HV300 मशीनरी के लिए कठोर स्टील वाशर
मानक:DIN6916
विवरण:
दDIN 6916 कठोर स्टील वाशरएक विशेष फ्लैट वाशर है जिसे उच्च तनाव वाले वातावरण में बोल्ट किए गए कनेक्शन के प्रदर्शन को बढ़ाने के लिए डिज़ाइन किया गया है।
कठोर इस्पात वाशर कठोर इस्पात से बने एक फ्लैट वाशर है, जिसे विभिन्न अनुप्रयोगों में बढ़ी हुई ताकत और भार वितरण प्रदान करने के लिए डिज़ाइन किया गया है।
·सामग्री: स्टील से बना है, जिसे कठोर करने की प्रक्रिया से गुजरना पड़ा है, जिससे इसकी तन्यता शक्ति और विरूपण प्रतिरोधकता बढ़ जाती है।
·डिजाइन: आम तौर पर सपाट और गोलाकार होते हैं, जिससे अधिक सतह पर प्रभावी भार वितरण संभव होता है।
·मोटाई: आम तौर पर मानक वॉशर की तुलना में मोटा होता है, जो इसकी स्थायित्व और भार सहन करने की क्षमता में योगदान देता है।
·भार वितरण: प्रभावी रूप से एक बांधनेवाला पदार्थ का भार फैलाता है, जो जोड़ने वाली सामग्रियों को नुकसान पहुंचाने के जोखिम को कम करता है।
·बढ़ी हुई ताकत: कठोरता के कारण यह सामान्य वाशर की तुलना में अधिक तनाव का सामना कर सकती है।
·जंग प्रतिरोध: कई कठोर स्टील वाशरों को जंग और जंग का विरोध करने के लिए लेपित या इलाज किया जाता है, जिससे स्थायित्व बढ़ता है।
·सामग्री: स्टील से बना है, जिसे कठोर करने की प्रक्रिया से गुजरना पड़ा है, जिससे इसकी तन्यता शक्ति और विरूपण प्रतिरोधकता बढ़ जाती है।
·डिजाइन: आम तौर पर सपाट और गोलाकार होते हैं, जिससे अधिक सतह पर प्रभावी भार वितरण संभव होता है।
·मोटाई: आम तौर पर मानक वॉशर की तुलना में मोटा होता है, जो इसकी स्थायित्व और भार सहन करने की क्षमता में योगदान देता है।
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आंतरिक व्यास |
आंतरिक व्यास (अधिकतम |
बाहर व्यास (अधिकतम |
बाहर व्यास (मिनट) |
मोटाई |
मोटाई |
मोटाई (मिनट) |
अंदर का चैंफर |
अंदर का चैंफर (अधिकतम |
बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 |
56 |
54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
|
एम36 |
37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

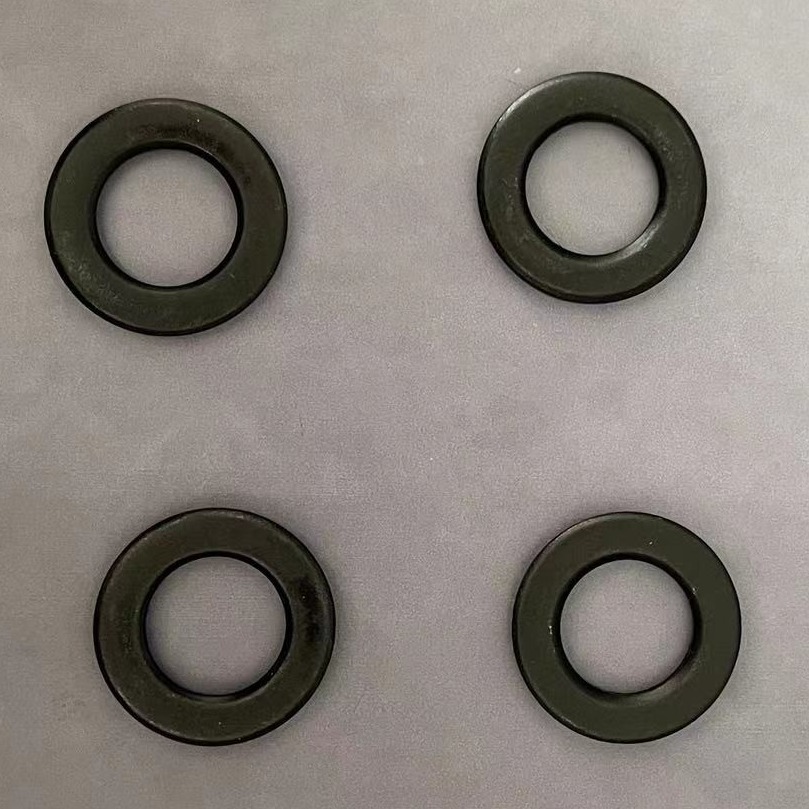

फ्लैट वाशर के लिए उत्पाद चित्र
