मानक:EN14399-6
विवरण:
EN 14399-6 वाशर, जिसे कठोर स्टील वाशर के रूप में भी जाना जाता है, एक प्रकार का वाशर है जो EN 14399-6 मानक के अनुरूप है।यह आम तौर पर संरचनात्मक इस्पात अनुप्रयोगों में उपयोग किया जाता है जहां उच्च शक्ति वाले फास्टनरों का उपयोग किया जाता है.
EN 14399-6 वॉशर कठोर स्टील से बना है, जो वॉशर को अधिक शक्ति और स्थायित्व प्रदान करता है। यह M12 से M36 तक विभिन्न आकारों में उपलब्ध है,के साथ "एम" मीट्रिक धागे के आकार और संख्या के नाममात्र व्यास का प्रतिनिधित्व करता है fastener यह के साथ इस्तेमाल किया जा करने के लिए बनाया गया है.
'ब्लैक ऑक्साइड' शब्द वाशर पर लागू सतह उपचार को संदर्भित करता है। ब्लैक ऑक्साइड एक रूपांतरण कोटिंग है जो कई लाभ प्रदान करता है,जिसमें संक्षारण प्रतिरोध में सुधार और बेहतर उपस्थिति शामिल हैकाला ऑक्साइड कोटिंग वाशर की सतह पर एक पतली परत बनाता है, जो जंग और अन्य प्रकार के संक्षारण के खिलाफ एक सुरक्षात्मक बाधा प्रदान करता है।
इस प्रकार के वाशर का उपयोग आमतौर पर संरचनात्मक इस्पात अनुप्रयोगों में किया जाता है, जैसे निर्माण, पुलों और अन्य भारी शुल्क परियोजनाओं में।मानक EN 14399-6 यह सुनिश्चित करता है कि वाशर आयामों के लिए विशिष्ट आवश्यकताओं को पूरा करता है, सामग्री गुण और प्रदर्शन।
वाशर का चयन करते समय, आपके आवेदन की विशिष्ट आवश्यकताओं पर विचार करना महत्वपूर्ण है, जिसमें भार, पर्यावरणीय परिस्थितियां और उपयोग किए जाने वाले फास्टनर का प्रकार शामिल है।संबंधित इंजीनियरिंग विनिर्देशों और दिशानिर्देशों से परामर्श करने से यह सुनिश्चित करने में मदद मिल सकती है कि आपकी विशिष्ट आवश्यकताओं के लिए उपयुक्त वॉशर चुना जाए.
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आंतरिक व्यास |
आंतरिक व्यास (अधिकतम |
बाहर व्यास (अधिकतम |
बाहर व्यास (मिनट) |
मोटाई |
मोटाई |
मोटाई (मिनट) |
अंदर का चैंफर |
अंदर का चैंफर (अधिकतम |
बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 |
56 |
54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
|
एम36 |
37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

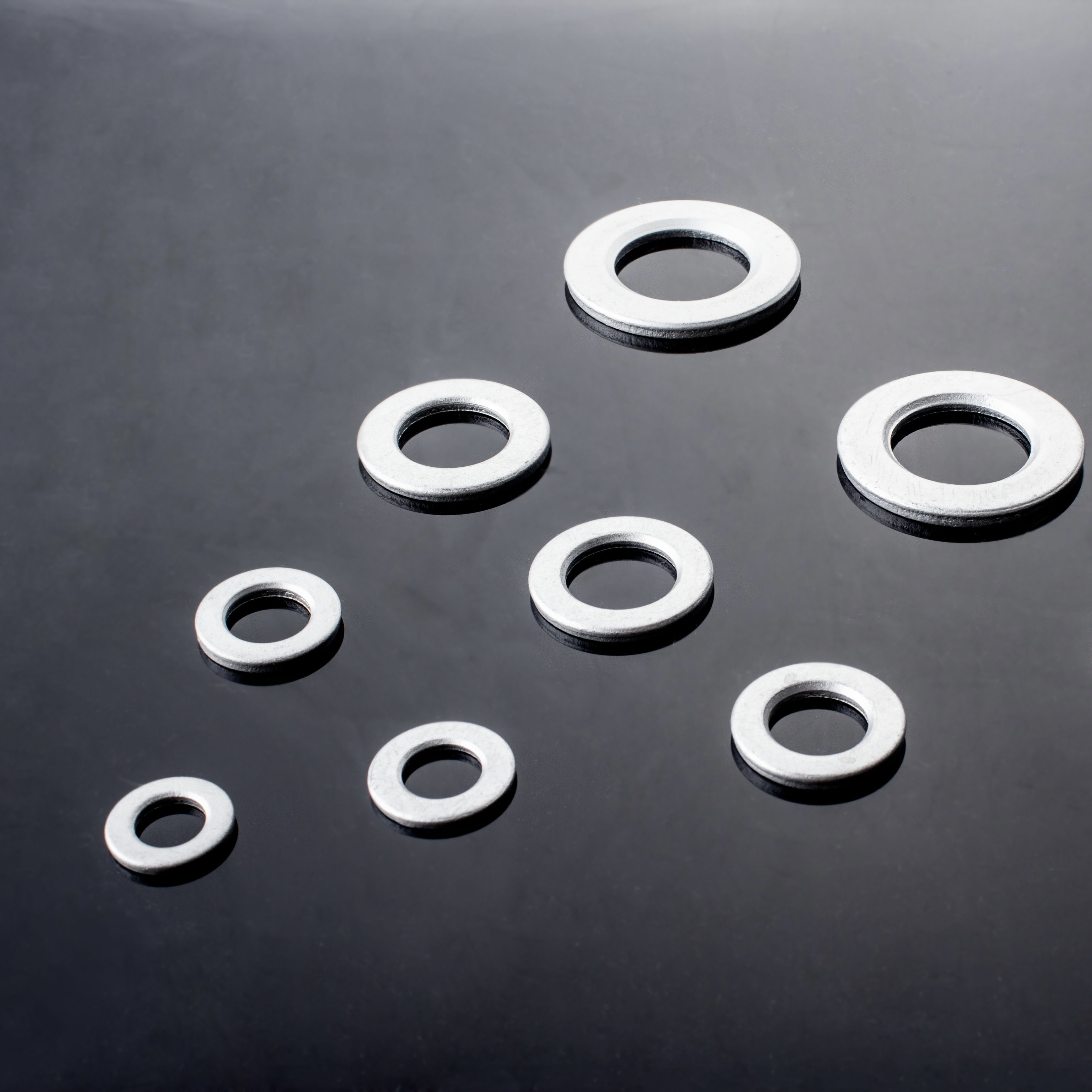

फ्लैट वाशर के लिए उत्पाद चित्र
