मानक:DIN6916
विवरण:
डीआईएन 6916 वाशर, या कठोर स्टील वाशर, आमतौर पर विभिन्न सतह कोटिंग के साथ उपलब्ध है, जिसमें जिंक चढ़ाना और गर्म डुबकी गैल्वनाइजिंग (एचडीजी) शामिल हैं।
1जस्ता लेपितः जस्ता लेपित करने में वाशर की सतह पर जस्ता की एक पतली परत लगाना शामिल है।यह कोटिंग कुछ हद तक संक्षारण प्रतिरोध प्रदान करती है और अंतर्निहित इस्पात को जंग से बचाने में मदद करती हैजस्ता लेपित वाशर आमतौर पर इनडोर अनुप्रयोगों या वातावरण में उपयोग किए जाते हैं जहां नमी या संक्षारक पदार्थों के संपर्क में सीमित होता है।उन्हें लंबे समय तक बाहरी उपयोग या अत्यधिक संक्षारक वातावरण में उपयोग करने की सिफारिश नहीं की जाती है.
2गर्म-डुबकी जस्ती (एचडीजी): गर्म-डुबकी जस्ती एक प्रक्रिया है जिसमें वॉशर पूरी तरह से पिघले हुए जिंक के स्नान में डूब जाता है।इससे एक मोटी और टिकाऊ जिंक कोटिंग मिलती है जो उत्कृष्ट संक्षारण प्रतिरोध प्रदान करती हैएचडीजी-लेपित वाशर का उपयोग आमतौर पर बाहरी अनुप्रयोगों में, विशेष रूप से निर्माण में किया जाता है, जहां वे कठोर मौसम की स्थिति, नमी और संक्षारक तत्वों के संपर्क में होते हैं।वे जंग से बेहतर सुरक्षा प्रदान करते हैं और जिंक-प्लेटेड या सादे फिनिश वाशर की तुलना में अधिक जीवन काल रखते हैं.
जस्ता लेपित और एचडीजी लेपित डीआईएन 6916 वाशर के बीच चयन करते समय, पर्यावरण की स्थितियों और आवश्यक संक्षारण सुरक्षा के स्तर पर विचार करें।यदि आपके आवेदन में बाहरी उपयोग या नमी के संपर्क में आना शामिल हैइनडोर या कम मांग वाले वातावरण के लिए, जिंक-प्लेटेड वाशर पर्याप्त हो सकते हैं।
यह ध्यान रखना महत्वपूर्ण है कि कोटिंग के बावजूद, M12 से M36 आकार सीमा में DIN 6916 वॉशर कठोर स्टील से बने होते हैं और उच्च शक्ति और भार सहन क्षमता प्रदान करते हैं,संरचनात्मक या भारी शुल्क अनुप्रयोगों में विश्वसनीय और सुरक्षित लगाव सुनिश्चित करना.
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आंतरिक व्यास (मिनट) |
आंतरिक व्यास (अधिकतम |
बाहर व्यास (अधिकतम |
बाहर व्यास (मिनट) |
मोटाई (नामी आकार) |
मोटाई (अधिकतम |
मोटाई (मिनट) |
अंदर का चैंफर (मिनट) |
अंदर का चैंफर (अधिकतम |
बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 |
56 |
54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
|
एम36 |
37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

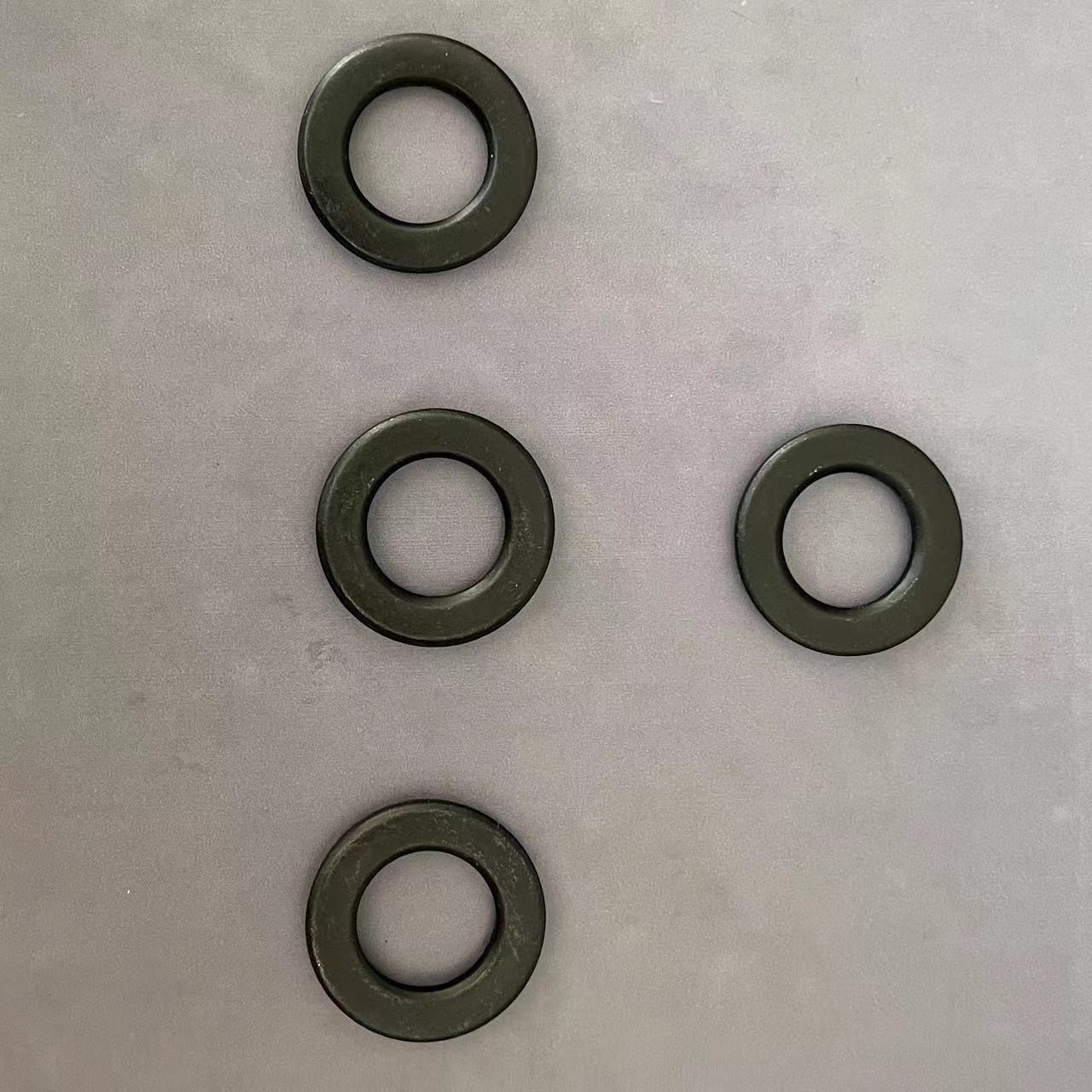

फ्लैट वाशर के लिए उत्पाद चित्र
