मानक:एसएई
विवरण:
एसएई वाशर, जिसे कठोर स्टील वाशर के रूप में भी जाना जाता है, संयुक्त राज्य अमेरिका में आमतौर पर उपयोग किया जाने वाला एक प्रकार का वाशर है। यह एसएई (सोसाइटी ऑफ ऑटोमोटिव इंजीनियर्स) आकार प्रणाली के अनुरूप है।
एसएई वाशर कठोर स्टील से बना है, जो बढ़ी हुई ताकत और स्थायित्व प्रदान करता है। यह चौथाई से तीन इंच व्यास के विभिन्न आकारों में उपलब्ध है।आकार इंच में निर्दिष्ट किया गया है और यह इसके साथ उपयोग करने के लिए डिज़ाइन किए गए फास्टनर के नाममात्र व्यास को संदर्भित करता है.
सतह की समाप्ति के मामले में, SAE वॉशर दो मुख्य रूपों में पाए जा सकते हैंः सादा और डाक्रोमेट।
1.प्लेन फिनिश: स्लेन फिनिश वाशर में एक बुनियादी, गैर-कोटेड सतह होती है। वे आमतौर पर उन अनुप्रयोगों में उपयोग किए जाते हैं जहां संक्षारण प्रतिरोध प्राथमिक चिंता नहीं है,जैसे कि सूखे वातावरण में या जब फास्टनरों को अन्य साधनों से संरक्षित किया जाता है (ई(जैसे, कोटिंग्स, स्नेहक) ।
2डाक्रोमेट कोटिंगः डाक्रोमेट एक प्रकार का कोटिंग है जो वाशर को उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है। यह एक पतला,गैर-इलेक्ट्रोलाइटिक कोटिंग जो जंग और अन्य रूपों से जंग से बेहतर सुरक्षा प्रदान करती हैडाक्रोमेट-लेपित वाशर का उपयोग आमतौर पर उन अनुप्रयोगों में किया जाता है जहां नमी, रसायनों या अन्य संक्षारक तत्वों के संपर्क में आने की उम्मीद है।
सादा फिनिश या डाक्रोमेट कोटिंग के बीच का विकल्प आपके आवेदन की विशिष्ट आवश्यकताओं पर निर्भर करता है, जिसमें पर्यावरण की स्थिति और आवश्यक संक्षारण प्रतिरोध का स्तर शामिल है।
एक एसएई वाशर का चयन करते समय, आपके आवेदन की विशिष्ट आवश्यकताओं पर विचार करना महत्वपूर्ण है, जैसे कि भार, पर्यावरणीय परिस्थितियां और उपयोग किए जाने वाले फास्टनर का प्रकार।संबंधित इंजीनियरिंग विनिर्देशों और दिशानिर्देशों से परामर्श करने से यह सुनिश्चित करने में मदद मिल सकती है कि आपकी विशिष्ट आवश्यकताओं के लिए उपयुक्त वॉशर चुना जाए.
| सामग्री | 45#/40CR |
| आकार | 1/4 "-3" |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आन्तरिक |
आन्तरिक व्यास ((मिनट) |
बाहर व्यास (max) |
बाहर व्यास ((मिनट) |
मोटाई |
मोटाई (मिनट) |
| चौथाई" | 16.26 | 15.75 | 7.52 | 7.01 | 2.03 | 1.3 |
| 5/16" | 17.36 | 17.3 | 9.12 | 8.61 | 2.03 | 1.3 |
| 3/8" | 21 | 20.45 | 10.59 | 10.19 | 2.03 | 1.3 |
| 7/16" | 23.8 | 23.24 | 12.29 | 11.79 | 2.03 | 1.3 |
| 1/2" | 27.74 | 26.8 | 13.87 | 13.36 | 3.07 | 1.88 |
| 9/16" | 30.12 | 29.18 | 15.47 | 14.96 | 3.07 | 1.88 |
| 5/8" | 34.09 | 33.15 | 17.42 | 16.48 | 3.07 | 1.88 |
| 3/4" | 38.07 | 37.13 | 21.39 | 20.45 | 4.06 | 2.74 |
| 7/8" | 45.21 | 44.27 | 24.58 | 23.65 | 4.06 | 2.74 |
| 1" | 51.56 | 50.62 | 27.74 | 26.8 | 4.06 | 2.74 |
| 1-1/8" | 57.91 | 56.97 | 32.51 | 31.57 | 4.06 | 2.74 |
| 1-1/4" | 64.26 | 63.32 | 35.69 | 34.75 | 4.88 | 3.45 |
| 1-3/8" | 70.61 | 69.67 | 38.86 | 37.92 | 4.88 | 3.45 |
| 1-1/2" | 76.96 | 76.02 | 42.04 | 41.1 | 4.88 | 3.45 |

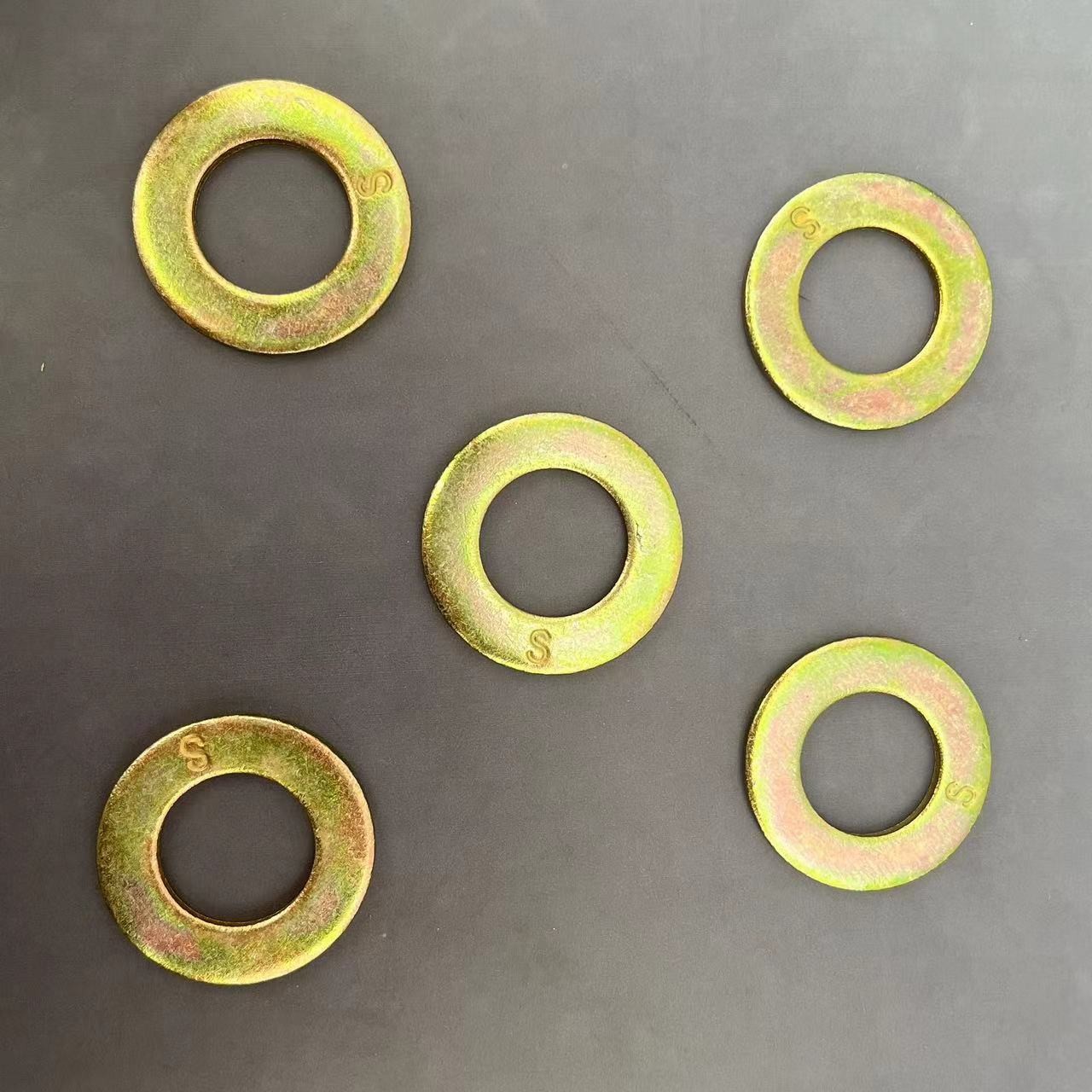

फ्लैट वाशर के लिए उत्पाद चित्र
