मानक:DIN6916
विवरण:
DIN 6916 वाशर, जिसे कठोर स्टील वाशर के रूप में भी जाना जाता है, विभिन्न फिनिश में उपलब्ध है, जिसमें सादे और डाक्रोमेट कोटिंग्स शामिल हैं। आइए इनमें से प्रत्येक विकल्प को देखेंः
1.प्लेन फिनिश: प्लेन फिनिश एक गैर-कोटेड वॉशर को संदर्भित करता है। इसकी सतह पर कोई अतिरिक्त सुरक्षात्मक कोटिंग या उपचार नहीं है।सादे खत्म वाशर आमतौर पर उन अनुप्रयोगों में उपयोग किए जाते हैं जहां संक्षारण प्रतिरोध एक महत्वपूर्ण चिंता नहीं हैवे इनडोर उपयोग के लिए उपयुक्त हैं या ऐसे वातावरण में जहां नमी या संक्षारक पदार्थों के संपर्क में आना न्यूनतम है।
2डाक्रोमेट कोटिंगः डाक्रोमेट एक प्रकार का कोटिंग है जो उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है। यह एक पतला, क्रोमेट आधारित कोटिंग है जिसे वॉशर की सतह पर लगाया जाता है।डाक्रोमेट लेपित वाशर जंग प्रतिरोधी होते हैं और नमी का सामना कर सकते हैंवे अक्सर बाहरी अनुप्रयोगों में उपयोग किए जाते हैं, जैसे कि निर्माण, समुद्री, या मोटर वाहन उद्योग, जहां संक्षारण सुरक्षा महत्वपूर्ण है।
सादा खत्म या Dacromet कोटिंग के बीच विकल्प आपके आवेदन की विशिष्ट आवश्यकताओं पर निर्भर करता है। यदि आप नमी, रसायनों या संक्षारक पदार्थों के संपर्क में आने की उम्मीद करते हैं, तो आप अपने स्वयं के उत्पादों के लिए एक विशेष विकल्प चुन सकते हैं।डाक्रोमेट लेपित वाशरों की सिफारिश की जाएगीहालांकि, यदि संक्षारण प्रतिरोध एक प्रमुख चिंता का विषय नहीं है, तो सादे परिष्करण वाले वाशर उपयुक्त हो सकते हैं।
यह ध्यान रखना महत्वपूर्ण है कि परिष्करण के बावजूद, M12 से M36 आकार सीमा में DIN 6916 वॉशर कठोर स्टील से बने होते हैं और उच्च शक्ति और भार सहन क्षमता प्रदान करते हैं।वाशर का मुख्य कार्य संरचनात्मक या भारी शुल्क अनुप्रयोगों में बोल्ट या नट्स को सुरक्षित करते समय भार को वितरित करना और दबाव वितरण सुनिश्चित करना है.
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आंतरिक व्यास (मिनट) |
आंतरिक व्यास (अधिकतम |
बाहर व्यास (अधिकतम |
बाहर व्यास (मिनट) |
मोटाई (नामी आकार) |
मोटाई (अधिकतम |
मोटाई (मिनट) |
अंदर का चैंफर (मिनट) |
अंदर का चैंफर (अधिकतम |
बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 |
56 |
54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
|
एम36 |
37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

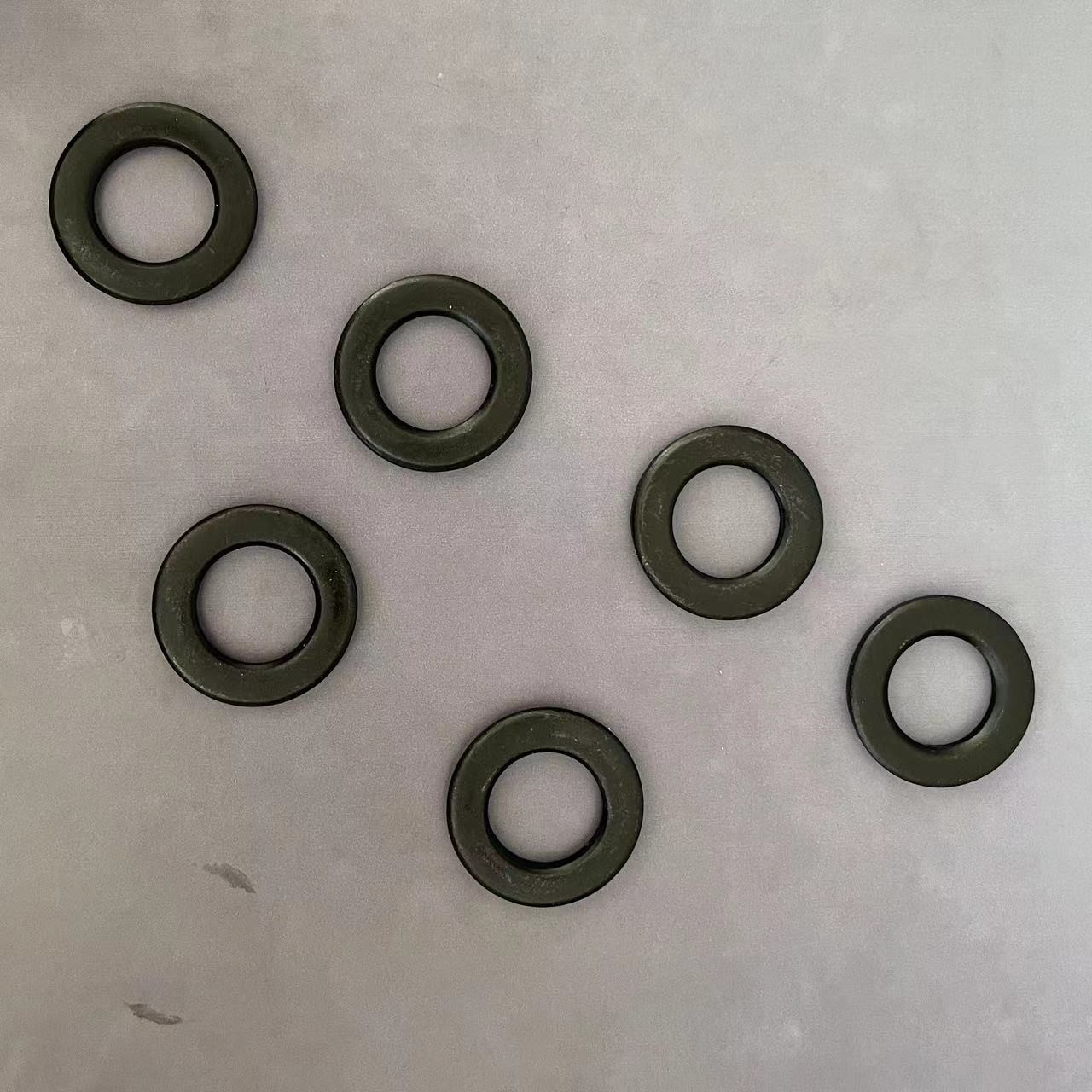

फ्लैट वाशर के लिए उत्पाद चित्र
