मानक:F436M
विवरण:
F436M वॉशर, जिसे कठोर स्टील वॉशर के रूप में भी जाना जाता है, को ऐसे फास्टनरों के साथ उपयोग के लिए डिज़ाइन किया गया है जिनके नाममात्र धागे के व्यास M12 से M100 तक होते हैं।ये वाशर विशेष रूप से ASTM F436/F436M मानक में उल्लिखित आवश्यकताओं को पूरा करने के लिए निर्मित हैंइनका उपयोग आमतौर पर विभिन्न औद्योगिक अनुप्रयोगों में किया जाता है जहां उच्च शक्ति वाले लगाव की आवश्यकता होती है।
F436M वाशर की मुख्य विशेषताओं में शामिल हैंः
1सामग्री का ग्रेडः वॉशर कठोर स्टील से बने होते हैं, जो उत्कृष्ट शक्ति और स्थायित्व प्रदान करता है।
2आकार सीमाः F436M वॉशर मीट्रिक आकारों में उपलब्ध है, जो M12 से M100 तक है। यह व्यापक सीमा विभिन्न फास्टनर आकारों के साथ संगतता की अनुमति देती है।
3ब्लैक ऑक्साइड फिनिशः F436M वॉशर को ब्लैक ऑक्साइड फिनिश से लेपित किया गया है। यह फिनिश न केवल वॉशर की उपस्थिति को बढ़ाता है बल्कि संक्षारण प्रतिरोध भी प्रदान करता है।
4कठोरता: कठोर पोंछे के माध्यम से 38 से 45 HRC की कठोरता होती है, सिवाय जब गर्म डुबकी प्रक्रिया द्वारा जिंक लेपित किया जाता है, जिसमें 26 से 45 HRC की कठोरता होती है।
5संगतता: ये वाशर ए 325 एम, ए 490 एम, ए 563 एम और एफ 568 गुण वर्ग 8.8 और उच्चतर जैसे विनिर्देशों में शामिल फास्टनरों के साथ उपयोग के लिए उपयुक्त हैं।
| सामग्री | 45#/40CR |
| आकार | M12-M100 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार | आंतरिक व्यास ((अधिकतम) | आंतरिक व्यास (min) | बाहरी व्यासअधिकतम) | बाहरी व्यास (min) |
मोटाई (अधिकतम |
मोटाई (मिनट) |
|---|---|---|---|---|---|---|
| एम12 | 14.4 | 14.0 | 27.0 | 25.7 | 4.6 | 3.1 |
| एम14 | 16.4 | 16.0 | 30.0 | 28.7 | 4.6 | 3.1 |
| एम16 | 18.4 | 18.0 | 34.0 | 32.4 | 4.6 | 3.1 |
| एम20 | 22.5 | 22.0 | 42.0 | 40.4 | 4.6 | 3.1 |
| एम22 | 24.5 | 24.0 | 44.0 | 42.4 | 4.6 | 3.4 |
| M24 | 26.5 | 26.0 | 50.5 | 48.4 | 4.6 | 3.4 |
| M27 | 30.5 | 30.0 | 56.0 | 54.1 | 4.6 | 3.4 |
| M30 | 33.6 | 33.0 | 60.0 | 58.1 | 4.6 | 3.4 |
| एम36 | 39.6 | 39.0 | 72.0 | 70.1 | 4.6 | 3.4 |
| M42 | 45.6 | 45.0 | 84.0 | 81.8 | 7.2 | 4.6 |
| M48 | 52.7 | 52.0 | 95.0 | 92.8 | 7.2 | 4.6 |
| M56 | 62.7 | 62.0 | 107.0 | 104.8 | 8.7 | 6.1 |
| एम६४ | 70.7 | 70.0 | 118.0 | 115.8 | 8.7 | 6.1 |
| M72 | 78.7 | 78.0 | 130.0 | 127.5 | 8.7 | 6.1 |
| M80 | 86.9 | 86.0 | 142.0 | 139.5 | 8.7 | 6.1 |
| M90 | 96.9 | 96.0 | 159.0 | 156.5 | 8.7 | 6.1 |
| M100 | 107.9 | 107.0 | 176.0 | 173.5 | 8.7 | 6.1 |

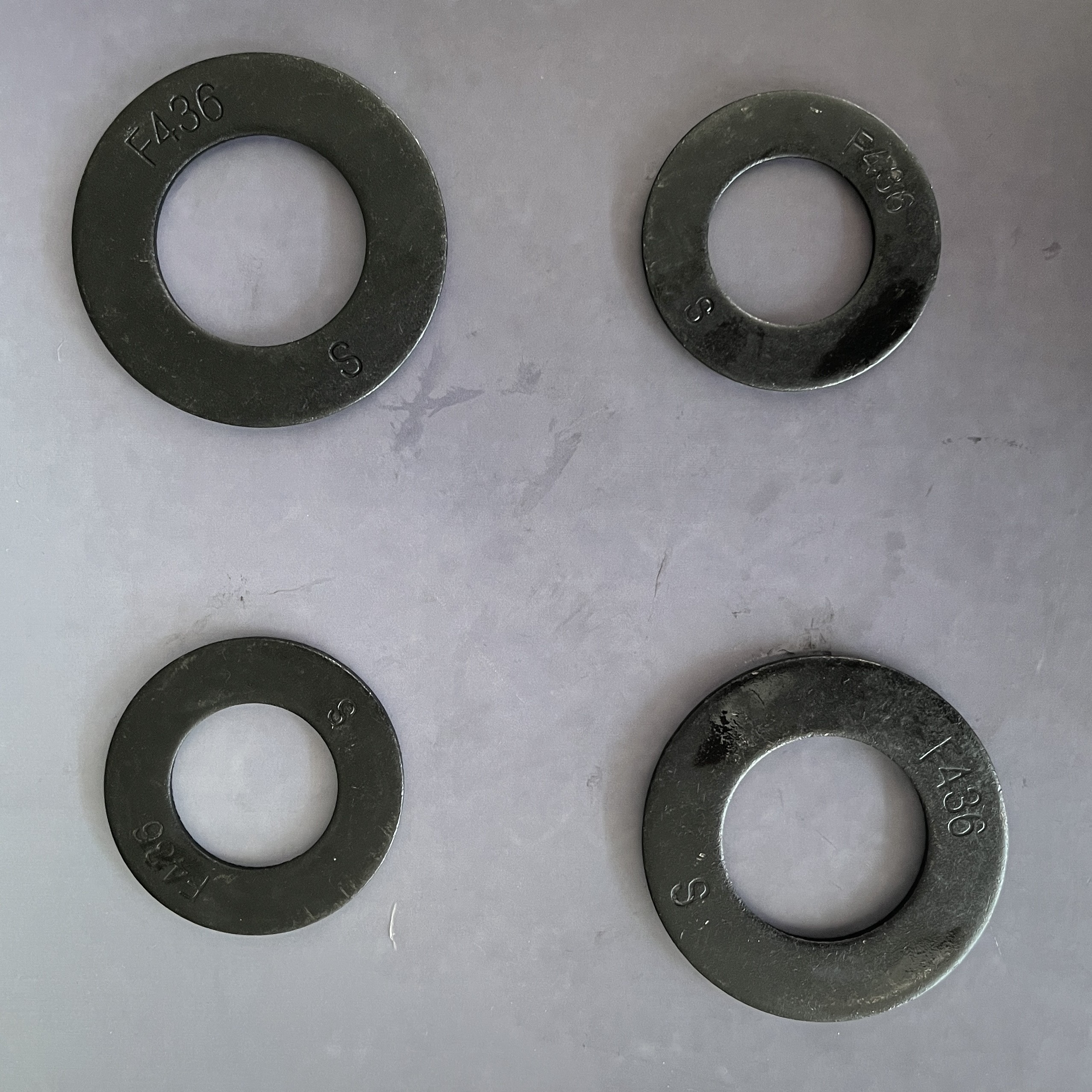

फ्लैट वाशर के लिए उत्पाद चित्र
