DIN6916 वाशर/हार्ड स्टील वाशर, M12-M36, सादा/डाक्रोमेट
कठोर स्टील वाशर विवरणः
डीआईएन 6916 कठोर इस्पात वाशर एक प्रकार का फ्लैट वाशर है जिसे विशेष रूप से उच्च तनाव अनुप्रयोगों में बोल्ट कनेक्शन के लिए बेहतर भार वितरण और सुरक्षा प्रदान करने के लिए डिज़ाइन किया गया है।
संक्षेप में, DIN 6916 कठोर स्टील वाशर उच्च शक्ति, स्थायित्व और विश्वसनीय प्रदर्शन की आवश्यकता वाले अनुप्रयोगों में एक महत्वपूर्ण घटक है।
·भारी मशीनरी: आमतौर पर निर्माण और औद्योगिक मशीनरी में उपयोग किया जाता है जहां उच्च तन्य शक्ति की आवश्यकता होती है।
·संरचनात्मक इंजीनियरिंग: संरचनात्मक अनुप्रयोगों में उपयोग के लिए उपयुक्त, घटकों के सुरक्षित लगाव सुनिश्चित करता है।
·मोटर वाहन: अक्सर ऑटोमोबाइल अनुप्रयोगों में पाया जाता है जहां स्थायित्व और विश्वसनीयता महत्वपूर्ण हैं।
1.प्लेन फिनिश: प्लेन फिनिश एक गैर-कोटेड वॉशर को संदर्भित करता है। इसकी सतह पर कोई अतिरिक्त सुरक्षात्मक कोटिंग या उपचार नहीं है।सादे खत्म वाशर आमतौर पर उन अनुप्रयोगों में उपयोग किए जाते हैं जहां संक्षारण प्रतिरोध एक महत्वपूर्ण चिंता नहीं हैवे इनडोर उपयोग के लिए उपयुक्त हैं या ऐसे वातावरण में जहां नमी या संक्षारक पदार्थों के संपर्क में आना न्यूनतम है।
2डाक्रोमेट कोटिंगः डाक्रोमेट एक प्रकार का कोटिंग है जो उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है। यह एक पतला, क्रोमेट आधारित कोटिंग है जिसे वॉशर की सतह पर लगाया जाता है।डाक्रोमेट लेपित वाशर जंग प्रतिरोधी होते हैं और नमी का सामना कर सकते हैंवे अक्सर बाहरी अनुप्रयोगों में उपयोग किए जाते हैं, जैसे कि निर्माण, समुद्री, या मोटर वाहन उद्योग, जहां संक्षारण सुरक्षा महत्वपूर्ण है।
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आंतरिक व्यास (मिनट) |
आंतरिक व्यास (अधिकतम |
बाहर व्यास (अधिकतम |
बाहर व्यास (मिनट) |
मोटाई (नामी आकार) |
मोटाई (अधिकतम |
मोटाई (मिनट) |
अंदर का चैंफर (मिनट) |
अंदर का चैंफर (अधिकतम |
बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 |
56 |
54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
|
एम36 |
37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

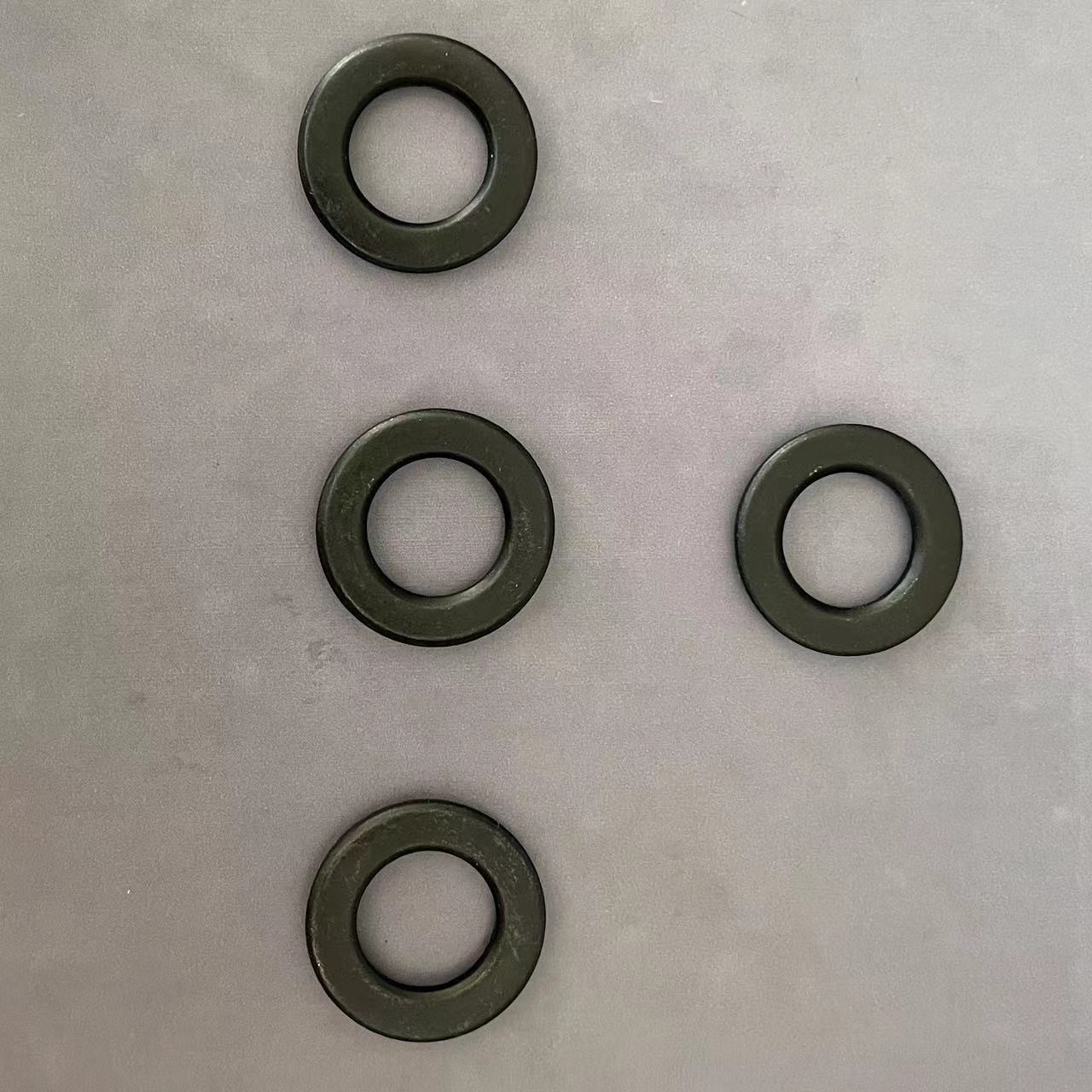

फ्लैट वाशर के लिए उत्पाद चित्र
