EN14399-6 स्ट्रक्चरल इंजीनियरिंग के लिए कठोर स्टील वॉशर, M12-M36, सादा/डाक्रोमेट
विवरण:
EN 14399-6 प्रबलित स्टील वॉशर उच्च शक्ति वाले वॉशर हैं जो यूरोपीय मानक EN 14399-6 के अनुरूप हैं, जो उच्च शक्ति वाले संरचनात्मक बोल्ट के साथ उपयोग किए जाने वाले वॉशर के लिए आवश्यकताओं को निर्दिष्ट करता है।ये वाशर विशेष रूप से महत्वपूर्ण अनुप्रयोगों में बढ़ी हुई भार-रहन क्षमता और स्थायित्व प्रदान करने के लिए डिज़ाइन किए गए हैं.
एन 14399-6 वाशर मानक में उल्लिखित आयामी आवश्यकताओं का पालन करते हैं ताकि संबंधित बोल्ट और नट्स के साथ संगतता सुनिश्चित की जा सके।
कठोर इस्पात:
EN 14399-6 वाशर आमतौर पर कठोर इस्पात से निर्मित होते हैं, जो अपनी ताकत और कठोरता बढ़ाने के लिए एक गर्मी उपचार प्रक्रिया से गुजरता है, जिससे यह उच्च-शक्ति वाले बोल्ट के साथ उपयोग के लिए उपयुक्त हो जाता है।
फ्लैट सर्कुलर आकारः
इन वाशरों में एक सपाट, गोलाकार डिजाइन होता है जिसमें केंद्र में स्थित एक छेद होता है, जिससे उच्च शक्ति वाले संरचनात्मक बोल्टों के सिर के नीचे समान भार वितरण की अनुमति मिलती है।
विशिष्ट आयाम:
एन 14399-6 वाशर मानक में उल्लिखित आयामी आवश्यकताओं का पालन करते हैं ताकि संबंधित बोल्ट और नट्स के साथ संगतता सुनिश्चित की जा सके।
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार | आंतरिक व्यास | आंतरिक व्यास (अधिकतम | बाहर व्यास (अधिकतम | बाहर व्यास (मिनट) | मोटाई | मोटाई | मोटाई (मिनट) | अंदर का चैंफर | अंदर का चैंफर (अधिकतम | बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 | 56 | 54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
एम36 | 37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

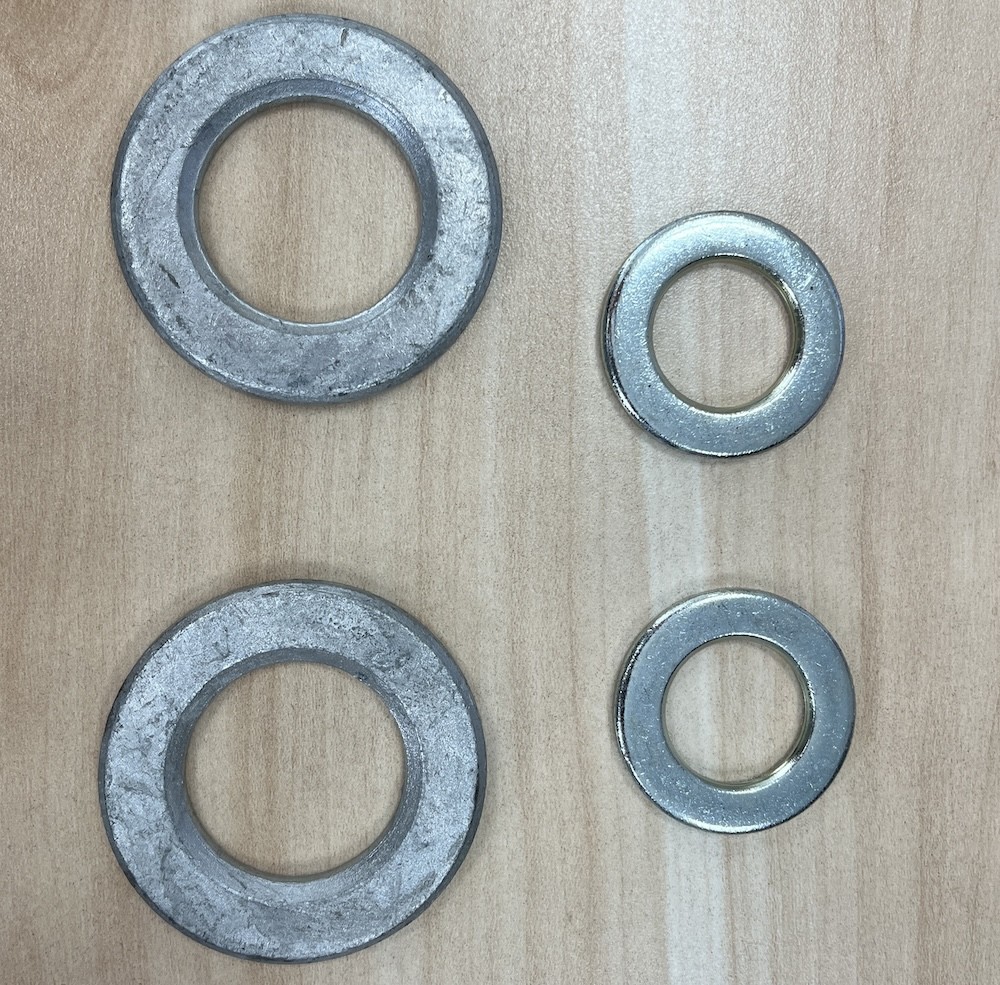

फ्लैट वाशर के लिए उत्पाद चित्र
