मानक:DIN9021
विवरण:
डीआईएन 9021 वाशर, जिसे कठोर स्टील वाशर के रूप में भी जाना जाता है, एक और प्रकार का वाशर है जो जर्मन औद्योगिक मानक (डीआईएन) 9021 विनिर्देश के अनुरूप है।यह विभिन्न अनुप्रयोगों में लोड वितरण प्रदान करने और सतह को नुकसान से रोकने के लिए उपयोग किया जाता है.
यहाँ DIN 9021 वाशर के बारे में कुछ विवरण दिए गए हैंः
1सामग्री: डीआईएन 9021 वाशर कठोर स्टील से बने होते हैं, जो उच्च शक्ति और स्थायित्व प्रदान करता है।
2आकारः ये वाशर M6 से शुरू होकर M100 तक के विभिन्न आकारों में उपलब्ध हैं। "M" मेट्रिक धागे के आकार को दर्शाता है,और संख्या मिलिमीटर में धागे के व्यास का प्रतिनिधित्व करती है.
3कोटिंग्सः डीआईएन 9021 वॉशर विभिन्न सतह कोटिंग्स के साथ पाए जा सकते हैं, जिनमें जिंक कोटिंग और हॉट-डिप गैल्वनाइजिंग (एचडीजी) शामिल हैं।
a) जस्ता लेपितः जस्ता लेपित करने में वाशर की सतह पर जस्ता की एक पतली परत लगाना शामिल है।यह कोटिंग कुछ हद तक संक्षारण प्रतिरोध प्रदान करती है और अंतर्निहित इस्पात को जंग से बचाने में मदद करती हैजस्ता लेपित वाशर आमतौर पर इनडोर या कम संक्षारण वाले वातावरण में उपयोग किए जाते हैं।
b) हॉट-डिप गैल्वेनाइज्ड (एचडीजी): एचडीजी एक ऐसी प्रक्रिया है जिसमें वॉशर को पिघले हुए जिंक के स्नान में पूरी तरह से डुबो दिया जाता है, जिसके परिणामस्वरूप एक मोटी और अधिक टिकाऊ जिंक कोटिंग मिलती है।एचडीजी उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है और आमतौर पर बाहरी अनुप्रयोगों या उच्च आर्द्रता वाले वातावरण में उपयोग किया जाता है, रसायनों, या संक्षारक पदार्थों.
जस्ता लेपित और एचडीजी लेपित डीआईएन 9021 वाशर के बीच चयन करते समय, अपने आवेदन की विशिष्ट आवश्यकताओं पर विचार करें,पर्यावरण और संक्षारण-प्रेरक कारकों के लिए अपेक्षित जोखिम सहितएचडीजी लेपित वाशर जंग के खिलाफ बेहतर सुरक्षा प्रदान करते हैं और आमतौर पर बाहरी या संक्षारक वातावरण के लिए अनुशंसित हैं।जस्ता लेपित वाशर इनडोर या कम मांग वाले अनुप्रयोगों के लिए उपयुक्त हैं.
| सामग्री | 45#/40CR |
| आकार | M6-M100 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आन्तरिक व्यास ((मिनट) |
आन्तरिक व्यास (max) |
बाहर व्यास (max) |
बाहर व्यास ((मिनट) |
मोटाई (अधिकतम |
नाममात्र आकार |
मोटाई (मिनट) |
| 2.7 | 2.7 | 2.84 | 8 | 7.64 | 0.9 | 0.8 |
0.7 |
| 3.2 | 3.2 | 3.38 | 9 | 8.64 | 0.9 | 0.8 | 0.7 |
| 3.7 | 3.7 | 3.88 | 11 | 10.57 | 0.9 | 0.8 | 0.7 |
| 4.3 | 4.3 | 4.48 | 12 | 11.57 | 1.1 | 1 | 0.9 |
| 5.3 | 5.3 | 5.48 | 15 | 14.57 | 1.4 | 1.2 | 1 |
| 6.4 | 6.4 | 6.62 | 18 | 17.57 | 1.8 | 1.6 | 1.4 |
| 7.4 | 7.4 | 7.62 | 22 | 21.48 | 2.2 | 2 | 1.8 |
| 8.4 | 8.4 | 8.62 | 24 | 23.48 | 2.2 | 2 | 1.8 |
| 10.5 | 10.5 | 10.77 | 30 | 29.48 | 2.7 | 2.5 | 2.3 |
| 13 | 13 | 13.27 | 37 | 36.38 | 3.3 | 3 | 2.7 |
| 15 | 15 | 15.27 | 44 | 43.38 | 3.3 | 3 | 2.7 |
| 17 | 17 | 17.27 | 50 | 49.38 | 3.3 | 3 | 2.7 |
| 20 | 20 | 20.52 | 56 | 54.1 | 4.6 | 4 | 3.4 |
| 22 | 22 | 22.52 | 60 | 58.1 | 4.6 | 4 | 3.4 |
| 26 | 26 | 26.84 | 72 | 70.1 | 6 | 5 | 4 |
| 33 | 33 | 34 | 92 | 89.8 | 7 | 6 | 5 |
| 39 | 39 | 40 | 110 | 107.8 | 9.2 | 8 | 6.8 |

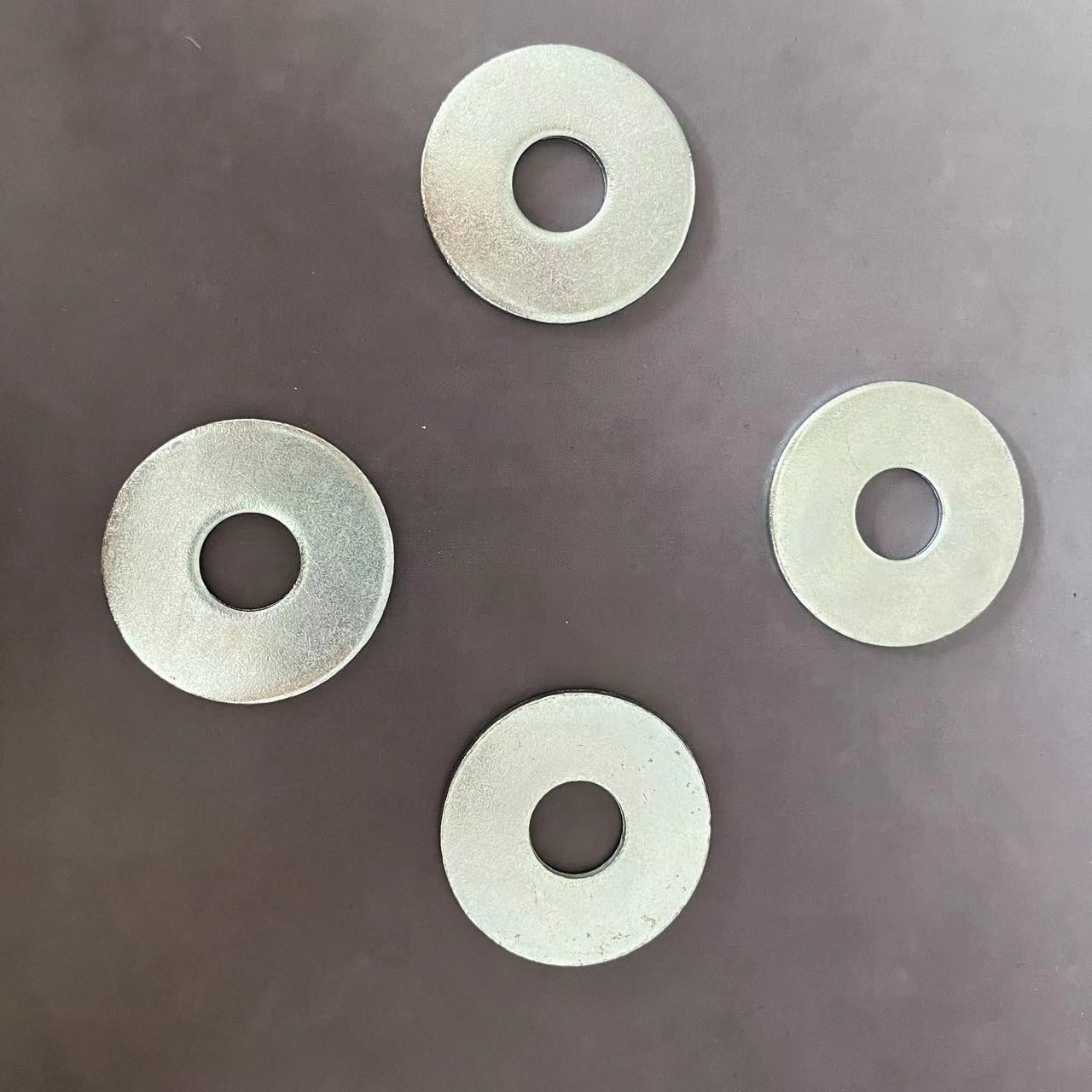

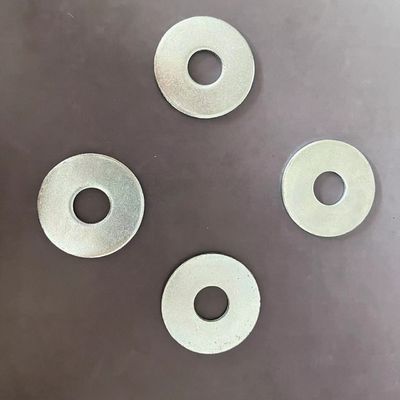

फ्लैट वाशर के लिए उत्पाद चित्र
