मानक:EN14399-6
विवरण:
EN 14399-6 वाशर, जिसे कठोर स्टील वाशर के रूप में भी जाना जाता है, एक प्रकार का वाशर है जो EN 14399-6 मानक के अनुरूप है।यह आम तौर पर संरचनात्मक इस्पात अनुप्रयोगों में उपयोग किया जाता है जहां उच्च शक्ति वाले फास्टनरों का उपयोग किया जाता है.
EN 14399-6 वाशर कठोर स्टील से बना है, जो बढ़ी हुई ताकत और स्थायित्व प्रदान करता है। यह M12 से M36 तक विभिन्न आकारों में उपलब्ध है,के साथ "एम" मीट्रिक धागे के आकार और संख्या के नाममात्र व्यास का प्रतिनिधित्व करता है fastener यह के साथ इस्तेमाल किया जा करने के लिए बनाया गया है.
सतह खत्म के मामले में, EN 14399-6 वॉशर दो मुख्य रूपों में पाए जा सकते हैंः जिंक लेपित और HDG (हॉट-डिप गैल्वेनाइज्ड) ।
1जस्ता लेपितः जस्ता लेपित वाशरों के लिए एक सामान्य सतह खत्म है। इसमें वाशर की सतह पर जस्ता कोटिंग की एक पतली परत लगाना शामिल है।जिंक कोटिंग मध्यम जंग प्रतिरोध प्रदान करती है और रस्ट और अन्य प्रकार के जंग से वॉशर की रक्षा में मदद कर सकती हैइसका प्रयोग अक्सर उन अनुप्रयोगों में किया जाता है जहां वाशर को कठोर वातावरण के संपर्क में नहीं लाया जाता है या जहां अतिरिक्त संक्षारण सुरक्षा उपाय लागू किए जाते हैं।
2एचडीजी (हॉट-डिप गैल्वेनाइज्ड): एचडीजी वाशर के लिए एक अधिक मजबूत और टिकाऊ सतह खत्म है। इसमें वाशर को पिघले हुए जिंक के स्नान में डुबोना शामिल है, जो एक मोटी,सतह पर सुरक्षात्मक कोटिंगएचडीजी उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है, जिससे यह उन अनुप्रयोगों के लिए उपयुक्त हो जाता है जहां वॉशर कठोर या संक्षारक वातावरण के संपर्क में होगा। यह आमतौर पर बाहरी अनुप्रयोगों में उपयोग किया जाता है,जैसे निर्माण, बुनियादी ढांचा और समुद्री परियोजनाएं।
जस्ता लेपित और एचडीजी के बीच का विकल्प आपके आवेदन की विशिष्ट आवश्यकताओं पर निर्भर करता है, जिसमें पर्यावरण की स्थिति और आवश्यक संक्षारण प्रतिरोध का स्तर शामिल है।
यह ध्यान रखना महत्वपूर्ण है कि EN 14399-6 मानक यह सुनिश्चित करता है कि वॉशर आयामों, सामग्री गुणों और प्रदर्शन के लिए विशिष्ट आवश्यकताओं को पूरा करता है।इस मानक का उपयोग आमतौर पर यूरोप में संरचनात्मक इस्पात अनुप्रयोगों के लिए किया जाता है.
वाशर का चयन करते समय,यह महत्वपूर्ण है कि आप अपने आवेदन की विशिष्ट आवश्यकताओं पर विचार करें और अपनी आवश्यकताओं के लिए उपयुक्त वॉशर चुनने के लिए प्रासंगिक इंजीनियरिंग विनिर्देशों और दिशानिर्देशों से परामर्श करें.
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आंतरिक व्यास |
आंतरिक व्यास (अधिकतम |
बाहर व्यास (अधिकतम |
बाहर व्यास (मिनट) |
मोटाई |
मोटाई |
मोटाई (मिनट) |
अंदर का चैंफर |
अंदर का चैंफर (अधिकतम |
बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 |
56 |
54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
|
एम36 |
37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

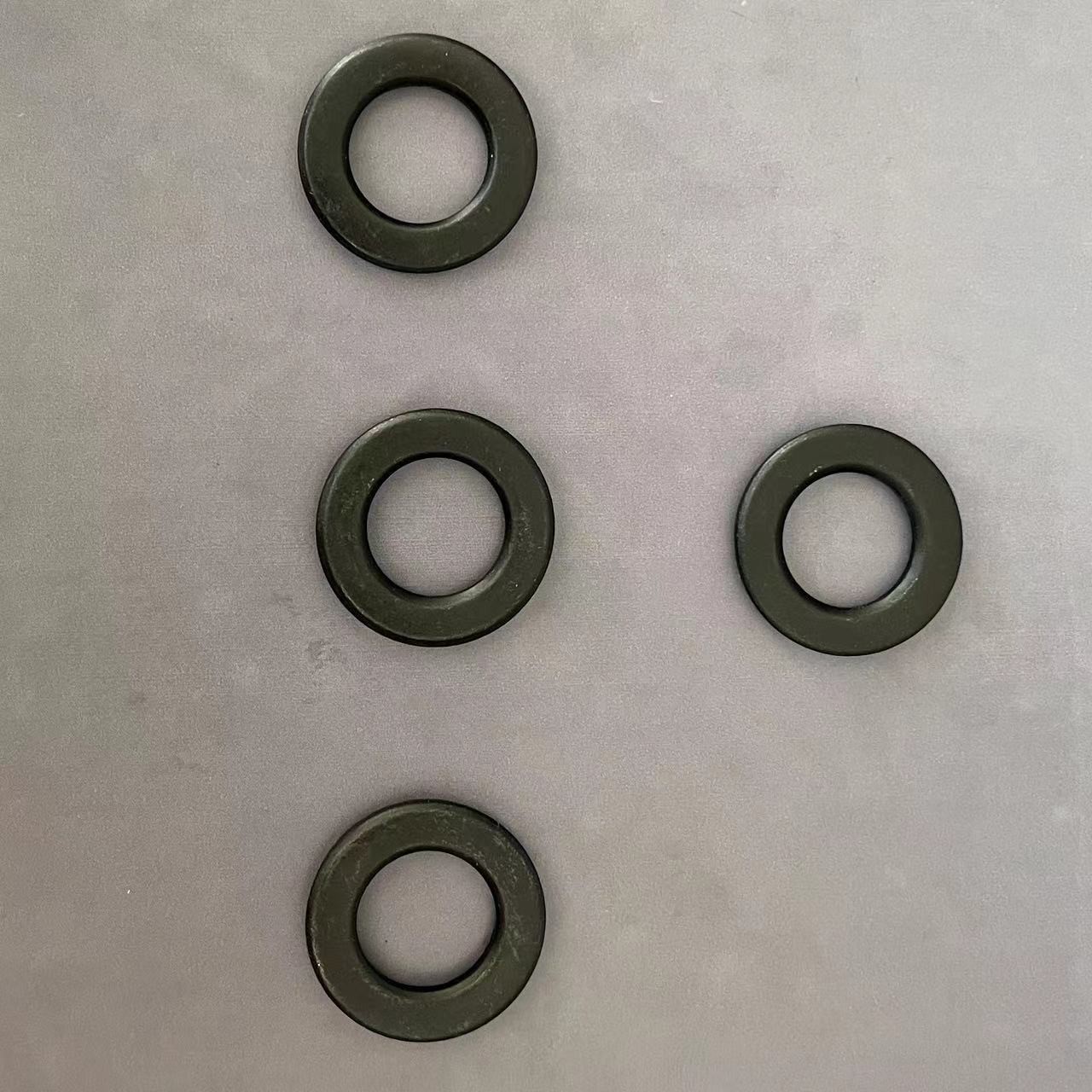

फ्लैट वाशर के लिए उत्पाद चित्र
