मानक:EN14399-6
विवरण:
EN 14399-6 वाशर, जिसे कठोर स्टील वाशर के रूप में भी जाना जाता है, एक प्रकार का वाशर है जो EN 14399-6 मानक के अनुरूप है।यह आम तौर पर संरचनात्मक इस्पात अनुप्रयोगों में उपयोग किया जाता है जहां उच्च शक्ति वाले फास्टनरों का उपयोग किया जाता है.
EN 14399-6 वाशर कठोर स्टील से बना है, जो बढ़ी हुई ताकत और स्थायित्व प्रदान करता है। यह M12 से M36 तक विभिन्न आकारों में उपलब्ध है,के साथ "एम" मीट्रिक धागे के आकार और संख्या के नाममात्र व्यास का प्रतिनिधित्व करता है fastener यह के साथ इस्तेमाल किया जा करने के लिए बनाया गया है.
सतह की समाप्ति के मामले में, EN 14399-6 वाशर दो मुख्य रूपों में पाए जा सकते हैंः सादा और डाक्रोमेट।
1.प्लेन फिनिश: स्लेन फिनिश वाशर में एक बुनियादी, गैर-कोटेड सतह होती है। वे आमतौर पर उन अनुप्रयोगों में उपयोग किए जाते हैं जहां संक्षारण प्रतिरोध एक प्राथमिक चिंता नहीं है,जैसे कि सूखे वातावरण में या जब फास्टनरों को अन्य साधनों से संरक्षित किया जाता है (ई(जैसे, कोटिंग्स, स्नेहक) ।
2डाक्रोमेट कोटिंगः डाक्रोमेट एक प्रकार का कोटिंग है जो वाशर को उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है। यह एक पतला,गैर-इलेक्ट्रोलाइटिक कोटिंग जो जंग और अन्य रूपों से जंग से बेहतर सुरक्षा प्रदान करती हैडाक्रोमेट लेपित वाशर का उपयोग आमतौर पर उन अनुप्रयोगों में किया जाता है जहां नमी, रसायनों या अन्य संक्षारक तत्वों के संपर्क में आने की उम्मीद है।
सादा फिनिश या डाक्रोमेट कोटिंग के बीच का विकल्प आपके आवेदन की विशिष्ट आवश्यकताओं पर निर्भर करता है, जिसमें पर्यावरण की स्थिति और आवश्यक संक्षारण प्रतिरोध का स्तर शामिल है।
यह ध्यान रखना महत्वपूर्ण है कि EN 14399-6 मानक यह सुनिश्चित करता है कि वॉशर आयामों, सामग्री गुणों और प्रदर्शन के लिए विशिष्ट आवश्यकताओं को पूरा करता है।इस मानक का उपयोग आमतौर पर यूरोप में संरचनात्मक इस्पात अनुप्रयोगों के लिए किया जाता है.
वाशर का चयन करते समय,यह महत्वपूर्ण है कि आप अपने आवेदन की विशिष्ट आवश्यकताओं पर विचार करें और अपनी आवश्यकताओं के लिए उपयुक्त वॉशर चुनने के लिए प्रासंगिक इंजीनियरिंग विनिर्देशों और दिशानिर्देशों से परामर्श करें.
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आंतरिक व्यास |
आंतरिक व्यास (अधिकतम |
बाहर व्यास (अधिकतम |
बाहर व्यास (मिनट) |
मोटाई |
मोटाई |
मोटाई (मिनट) |
अंदर का चैंफर |
अंदर का चैंफर (अधिकतम |
बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 |
56 |
54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
|
एम36 |
37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

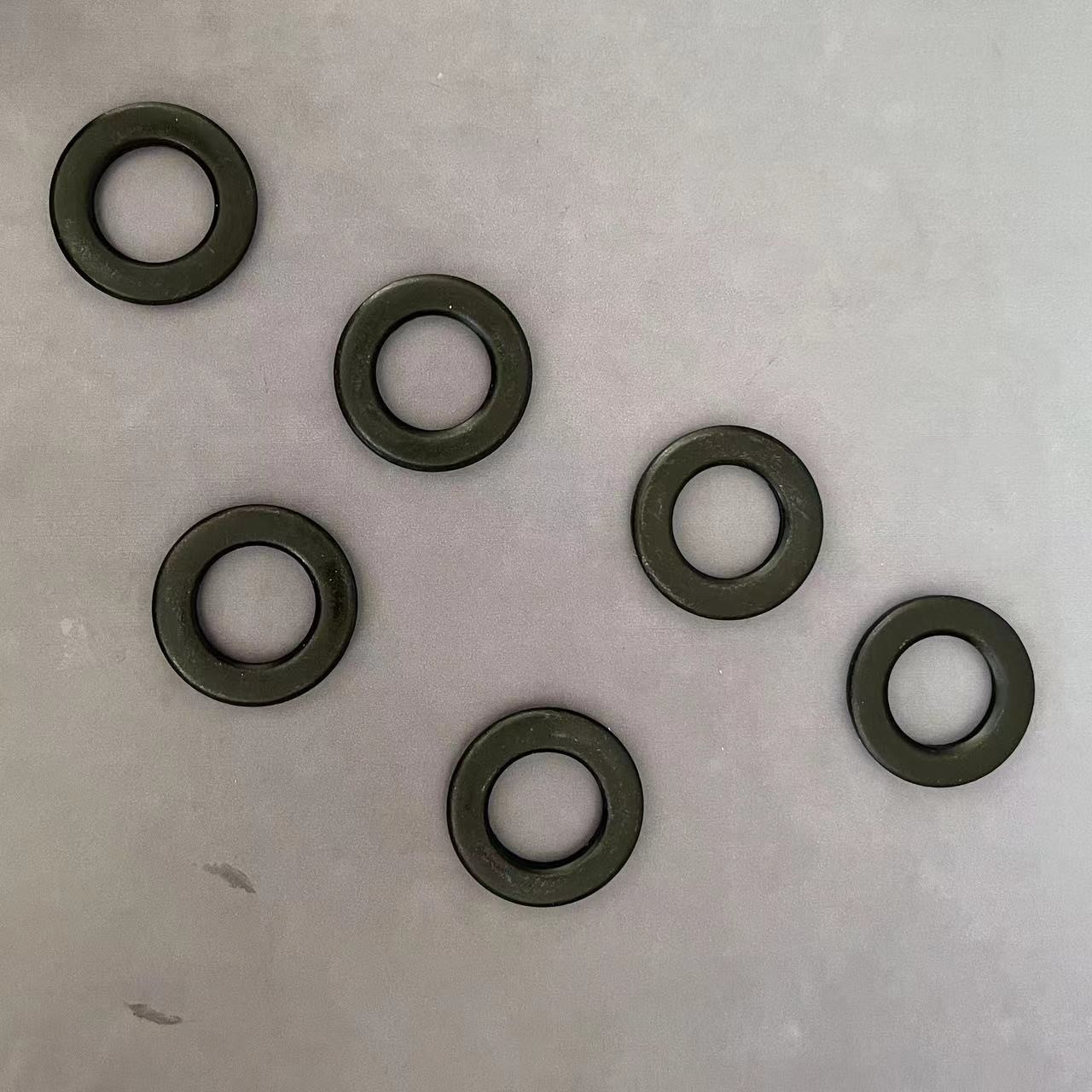

फ्लैट वाशर के लिए उत्पाद चित्र
