मानक:F436M
विवरण:
F436M वाशर, जिसे कठोर स्टील वाशर के रूप में भी जाना जाता है, एक विशिष्ट प्रकार का वाशर है जिसे उच्च शक्ति वाले मीट्रिक संरचनात्मक बोल्ट के साथ उपयोग के लिए डिज़ाइन किया गया है।यह ASTM F436M मानक द्वारा उल्लिखित विनिर्देशों के अनुरूप है.
यहाँ जस्ता लेपित या गर्म डुबकी जस्ती (HDG) खत्म के साथ F436M वॉशर के बारे में विवरण हैंः
आकार सीमाः F436M वॉशर एक मीट्रिक आकार सीमा में उपलब्ध है, आमतौर पर मिलीमीटर में निर्दिष्ट। इन वॉशर के लिए सामान्य आकार सीमा व्यास में M12 से M100 है,विभिन्न आकारों के मीट्रिक संरचनात्मक बोल्टों को समायोजित करने वाला.
समापन विकल्पः
1.जिंक लेपितः जिंक लेपित करने में वाशर की सतह पर जस्ता की एक सुरक्षात्मक कोटिंग लगाना शामिल है। यह खत्म संक्षारण प्रतिरोध प्रदान करता है,वाशर की स्थायित्व में वृद्धि और जंग के गठन को रोकनाजस्ता लेपित F436M वाशर का उपयोग आमतौर पर विभिन्न अनुप्रयोगों में किया जाता है जहां मध्यम संक्षारण प्रतिरोध की आवश्यकता होती है।
2गर्म-डुबकी जस्ती (एचडीजी): एचडीजी एक ऐसी प्रक्रिया है जिसमें वॉशर को पिघले हुए जिंक के स्नान में डुबोया जाता है, जिसके परिणामस्वरूप मानक जिंक चढ़ाना की तुलना में मोटी और अधिक टिकाऊ जिंक कोटिंग होती है।एचडीजी उत्कृष्ट जंग सुरक्षा प्रदान करता हैएचडीजी एफ436एम वाशर आमतौर पर उन अनुप्रयोगों में उपयोग किए जाते हैं जहां बेहतर संक्षारण प्रतिरोध की आवश्यकता होती है।
सामग्रीः F436M वाशर आमतौर पर कठोर स्टील से बने होते हैं, जो उनकी ताकत और स्थायित्व को बढ़ाता है। इस्तेमाल किए जाने वाले स्टील का विशिष्ट ग्रेड आमतौर पर मध्यम कार्बन स्टील होता है।
कार्यः F436M वाशर का प्राथमिक कार्य एक संरचनात्मक बोल्ट के सिर के नीचे एक बड़ी भार-धारी सतह प्रदान करना है। यह भार को वितरित करने और अंतर्निहित सामग्री की रक्षा करने में मदद करता है,बोल्ट विफलता के जोखिम को कम करना और अधिक सुरक्षित कनेक्शन प्रदान करना.
| सामग्री | 45#/40CR |
| आकार | M12-M100 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार | आंतरिक व्यास ((अधिकतम) | आंतरिक व्यास (min) | बाहरी व्यासअधिकतम) | बाहरी व्यास (min) |
मोटाई (अधिकतम |
मोटाई (मिनट) |
|---|---|---|---|---|---|---|
| एम12 | 14.4 | 14.0 | 27.0 | 25.7 | 4.6 | 3.1 |
| एम14 | 16.4 | 16.0 | 30.0 | 28.7 | 4.6 | 3.1 |
| एम16 | 18.4 | 18.0 | 34.0 | 32.4 | 4.6 | 3.1 |
| एम20 | 22.5 | 22.0 | 42.0 | 40.4 | 4.6 | 3.1 |
| एम22 | 24.5 | 24.0 | 44.0 | 42.4 | 4.6 | 3.4 |
| M24 | 26.5 | 26.0 | 50.5 | 48.4 | 4.6 | 3.4 |
| M27 | 30.5 | 30.0 | 56.0 | 54.1 | 4.6 | 3.4 |
| M30 | 33.6 | 33.0 | 60.0 | 58.1 | 4.6 | 3.4 |
| एम36 | 39.6 | 39.0 | 72.0 | 70.1 | 4.6 | 3.4 |
| M42 | 45.6 | 45.0 | 84.0 | 81.8 | 7.2 | 4.6 |
| M48 | 52.7 | 52.0 | 95.0 | 92.8 | 7.2 | 4.6 |
| M56 | 62.7 | 62.0 | 107.0 | 104.8 | 8.7 | 6.1 |
| एम६४ | 70.7 | 70.0 | 118.0 | 115.8 | 8.7 | 6.1 |
| M72 | 78.7 | 78.0 | 130.0 | 127.5 | 8.7 | 6.1 |
| M80 | 86.9 | 86.0 | 142.0 | 139.5 | 8.7 | 6.1 |
| M90 | 96.9 | 96.0 | 159.0 | 156.5 | 8.7 | 6.1 |
| M100 | 107.9 | 107.0 | 176.0 | 173.5 | 8.7 | 6.1 |

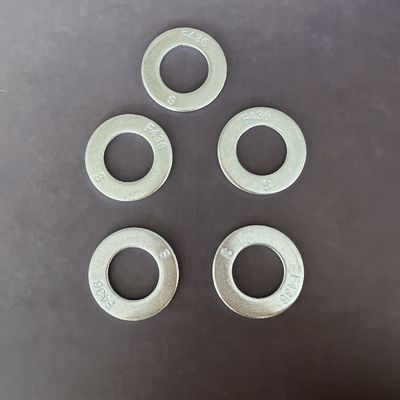

फ्लैट वाशर के लिए उत्पाद चित्र
