मानक:DIN6340
विवरण:
DIN 6340 वाशर, जिसे कठोर स्टील वाशर के रूप में भी जाना जाता है, एक प्रकार का वाशर है जो DIN 6340 मानक के अनुरूप है।यह आम तौर पर विभिन्न औद्योगिक अनुप्रयोगों में एक घुमावदार फास्टनर के भार को वितरित करने के लिए प्रयोग किया जाता है, जैसे कि एक बोल्ट या एक नट, एक बड़े सतह क्षेत्र पर।
डीआईएन 6340 वाशर कठोर स्टील से बना है, जो बढ़ी हुई ताकत और स्थायित्व प्रदान करता है। यह एम 6 से एम 30 तक विभिन्न आकारों में उपलब्ध है,मेट्रिक धागा आकार यह के साथ इस्तेमाल किया जा करने के लिए बनाया गया है का संकेत"एम" का अर्थ मीट्रिक है और उसके बाद की संख्या फास्टनर के नाममात्र व्यास का प्रतिनिधित्व करती है।
सतह की समाप्ति के मामले में, DIN 6340 वॉशर दो मुख्य वेरिएंट में पाए जा सकते हैंः सादा और डाक्रोमेट।
1.प्लेन फिनिश: स्लेन फिनिश वाशर में एक बुनियादी, गैर-कोटेड सतह होती है। वे आमतौर पर उन अनुप्रयोगों में उपयोग किए जाते हैं जहां संक्षारण प्रतिरोध प्राथमिक चिंता नहीं है,जैसे कि सूखे वातावरण में या जब फास्टनरों को अन्य साधनों से संरक्षित किया जाता है (ई(जैसे, कोटिंग्स, स्नेहक) ।
2डाक्रोमेट कोटिंगः डाक्रोमेट एक प्रकार का कोटिंग है जो वाशर को संक्षारण प्रतिरोध प्रदान करता है। यह एक पतला,गैर इलेक्ट्रोलाइटिक कोटिंग जो जंग और अन्य रूपों से उत्कृष्ट सुरक्षा प्रदान करती हैडाक्रोमेट-लेपित वाशर का उपयोग आमतौर पर उन अनुप्रयोगों में किया जाता है जहां नमी, रसायनों या अन्य संक्षारक तत्वों के संपर्क में आने की उम्मीद है।
यह ध्यान देने योग्य है कि डीआईएन 6340 एक जर्मन मानक है, और "डीआईएन" शब्द "ड्यूशस इंस्टीट्यूट फॉर नॉर्मिंग" के लिए खड़ा है, जिसका अनुवाद "जर्मन इंस्टीट्यूट फॉर मानकीकरण" है।" डीआईएन मानकों को व्यापक रूप से विभिन्न औद्योगिक घटकों और प्रक्रियाओं के लिए संदर्भ के रूप में अपनाया और उपयोग किया जाता है.
वाशर का चयन करते समय, आपके आवेदन की विशिष्ट आवश्यकताओं पर विचार करना महत्वपूर्ण है, जैसे कि भार, पर्यावरणीय परिस्थितियां और उपयोग किए जाने वाले फास्टनर का प्रकार।संबंधित इंजीनियरिंग विनिर्देशों और दिशानिर्देशों से परामर्श करने से यह सुनिश्चित करने में मदद मिल सकती है कि आपकी विशिष्ट आवश्यकताओं के लिए उपयुक्त वॉशर चुना जाए.
| सामग्री | 45#/40CR |
| आकार | M6-M30 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार | आंतरिक व्यास (min) | आंतरिक व्यास ((अधिकतम) | बाहरी व्यास (max) | बाहरी व्यास (min) | विचारशीलता |
|---|---|---|---|---|---|
| एम6 | 6.4 | 6.75 | 17 | 16.57 | 3 |
| एम8 | 8.4 | 8.76 | 23 | 22.48 | 4 |
| M10 | 10.5 | 10.93 | 28 | 27.48 | 4 |
| एम12 | 13 | 13.43 | 35 | 34.38 | 5 |
| एम16 | 17 | 17.43 | 45 | 44.38 | 6 |
| एम20 | 21 | 21.52 | 50 | 49.38 | 6 |
| M24 | 25 | 25.52 | 60 | 59.26 | 8 |
| M30 | 31 | 31.62 | 68 | 67.26 | 10 |

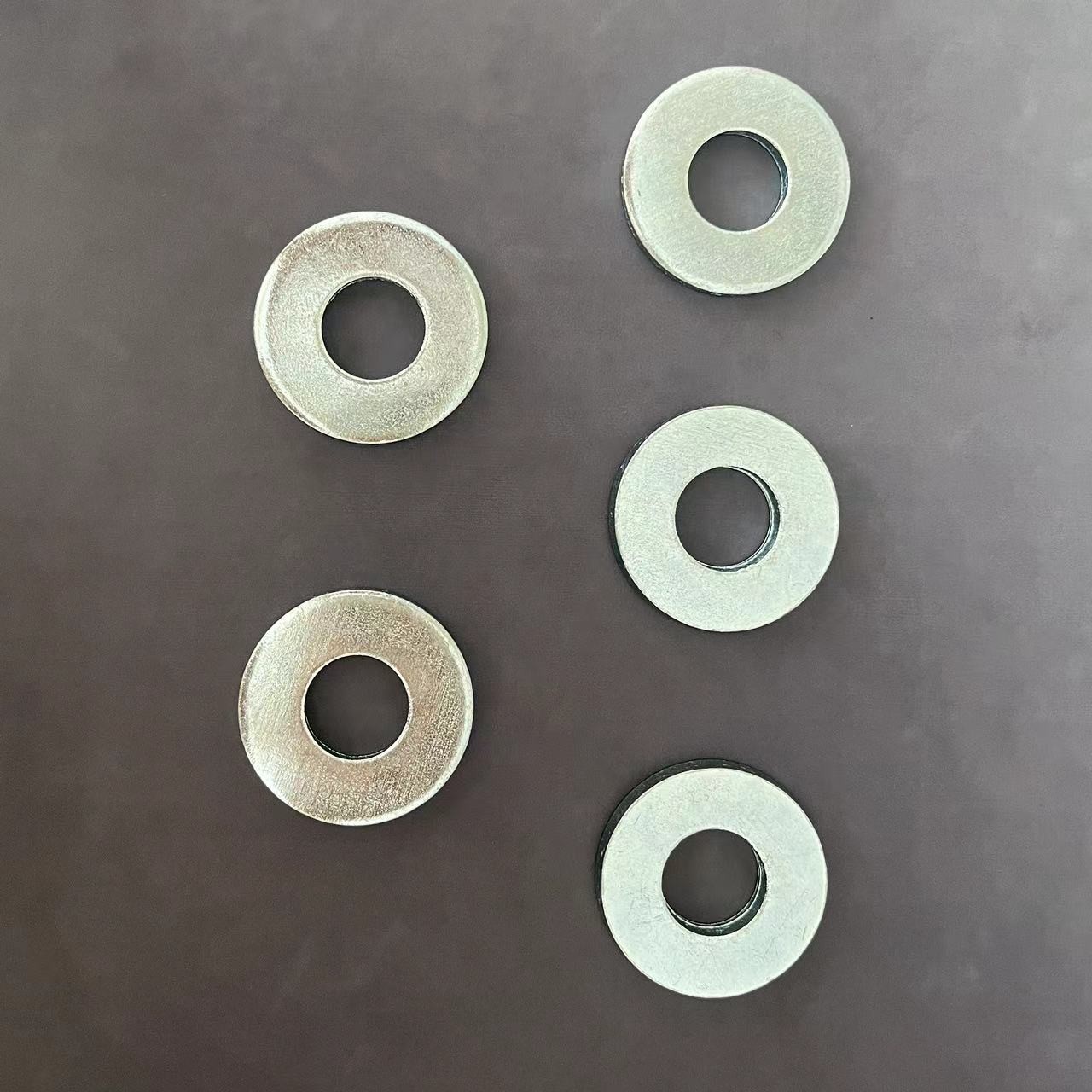

फ्लैट वाशर के लिए उत्पाद चित्र
