मानक:यूएसएस
विवरण:
यूएसएस वाशर, जिसे उच्च तन्यता वाशर के रूप में भी जाना जाता है, आमतौर पर विभिन्न अनुप्रयोगों में एक घुमावदार फास्टनर के भार को वितरित करने के लिए उपयोग किया जाता है, जैसे कि एक बोल्ट या पेंच,और अखरोट या बोल्ट सिर के लिए एक चिकनी सतह प्रदान करने के लिए के खिलाफ ले जाने के लिए. यूएसएस का अर्थ है "यूनाइटेड स्टेट्स स्टैंडर्ड" और अमेरिकी मानकों के अनुसार वॉशर के आयामों को संदर्भित करता है।
यूएसएस वाशर की आकार सीमा आमतौर पर अंश इंच में निर्दिष्ट की जाती है, जैसे कि 1/4 " से 3 "। यह इंगित करता है कि यूएसएस वाशर 1/4 " से 3 " तक के व्यास के साथ फास्टनरों को समायोजित कर सकते हैं।
यूएसएस वाशर दो आम कोटिंग विकल्पों के साथ उपलब्ध हैंः जिंक लेपित और गर्म डुबकी जस्ती (एचडीजी) ।
जिंक लेपित यूएसएस वॉशर में सतह पर जिंक इलेक्ट्रोप्लेट की एक पतली परत होती है। जिंक कोटिंग एक बलिदान परत प्रदान करती है जो वॉशर को जंग से बचाने में मदद करती है।जिंक कोटिंग मध्यम जंग प्रतिरोध प्रदान करता है और आमतौर पर इनडोर या कम जंग वाले वातावरण में उपयोग किया जाता है.
एचडीजी (हॉट-डिप गैल्वेनाइज्ड) यूएसएस वॉशर को हॉट-डिप गैल्वेनाइजिंग प्रक्रिया से गुजरना पड़ता है, जहां उन्हें पिघले हुए जिंक के स्नान में डुबोया जाता है।यह जस्ता कोटिंग की तुलना में एक मोटी और अधिक टिकाऊ जस्ता कोटिंग बनाता हैएचडीजी संक्षारण प्रतिरोध को बढ़ाता है और बाहरी, उच्च आर्द्रता या संक्षारक वातावरण के लिए उपयुक्त है।
जस्ता लेपित और एचडीजी यूएसएस वाशर के बीच चयन करते समय, विशिष्ट पर्यावरणीय परिस्थितियों पर विचार करें जिनमें उनका उपयोग किया जाएगा।या संक्षारक पदार्थ, एचडीजी यूएसएस वाशर बेहतर संक्षारण सुरक्षा प्रदान करेंगे। इनडोर या कम संक्षारण वाले वातावरण के लिए, जिंक लेपित यूएसएस वाशर पर्याप्त हो सकते हैं।
| सामग्री | 45#/40CR |
| आकार | 1/4 "-3" |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आन्तरिक डायमटर (अधिकतम |
आंतरिक व्यास (मिनट) |
बाहरी डायमैटर (अधिकतम |
बाहरी डायमैटर (मिनट) |
मोटाई (अधिकतम |
मोटाई (मिनट) |
| 3/16" |
14.66 |
14.15 | 6.73 | 6.22 | 1.65 | 0.91 |
| चौथाई" | 19.02 | 18.47 | 8.31 | 7.8 | 2.03 | 1.3 |
| 5/16" | 22.99 | 22.05 | 9.91 | 9.4 | 2.64 | 1.63 |
| 3/8" | 26.16 | 25.22 | 11.51 | 11 | 2.64 | 1.63 |
| 7/16" | 32.51 | 31.57 | 13.08 | 12.57 | 2.64 | 1.63 |
| 1/2" | 35.69 | 34.57 | 14.66 | 14.15 | 3.35 | 2.18 |
| 9/16" | 38.07 | 37.13 | 16.25 | 15.75 | 3.35 | 2.18 |
| 5/8" | 45.21 | 44.27 | 18.24 | 17.3 | 4.06 | 2.74 |
| 3/4" | 51.56 | 50.62 | 21.39 | 20.45 | 4.5 | 3.1 |
| 7/8" | 57.91 | 56.97 | 24.58 | 23.65 | 4.88 | 3.45 |
| 1" | 64.26 | 63.32 | 27.74 | 26.8 | 4.88 | 3.45 |
| 1-1/8" | 70.61 | 69.67 | 32.51 | 31.57 | 4.88 | 3.45 |
| 1-1/4" | 76.96 | 76.02 | 35.69 | 34.75 | 4.88 | 3.45 |
| 1-3/8" | 83.69 | 82.3 | 39.24 | 37.85 | 5.41 | 3.45 |
| 1-1/2 | 90.04 | 88.65 | 42.42 | 41.02 | 5.41 | 3.45 |
| 1-5/8" | 96.39 | 95 | 45.59 | 44.2 | 5.41 | 3.89 |
| १-३/४ | 102.74 | 101.35 | 48.77 | 47.37 | 5.41 | 3.89 |
| 1-7/8 | 109.09 | 107.7 | 51.94 | 50.55 | 5.41 | 3.89 |
| 2 ¢ |
115.44 |
114.05 | 55.12 | 53.72 | 5.41 | 3.89 |
| 2-1/4 | 121.79 | 120.4 | 61.47 | 60.07 | 6.3 | 4.9 |
| 2-1/2 | 128.14 | 126.75 | 67.82 | 66.42 | 7.11 | 5.33 |
| २-३/४ | 135 | 133.1 | 74.68 | 72.77 | 7.87 | 5.79 |
| 3 ¢ | 141.35 | 139.45 | 81.03 | 79.12 | 8.31 | 6.32 |

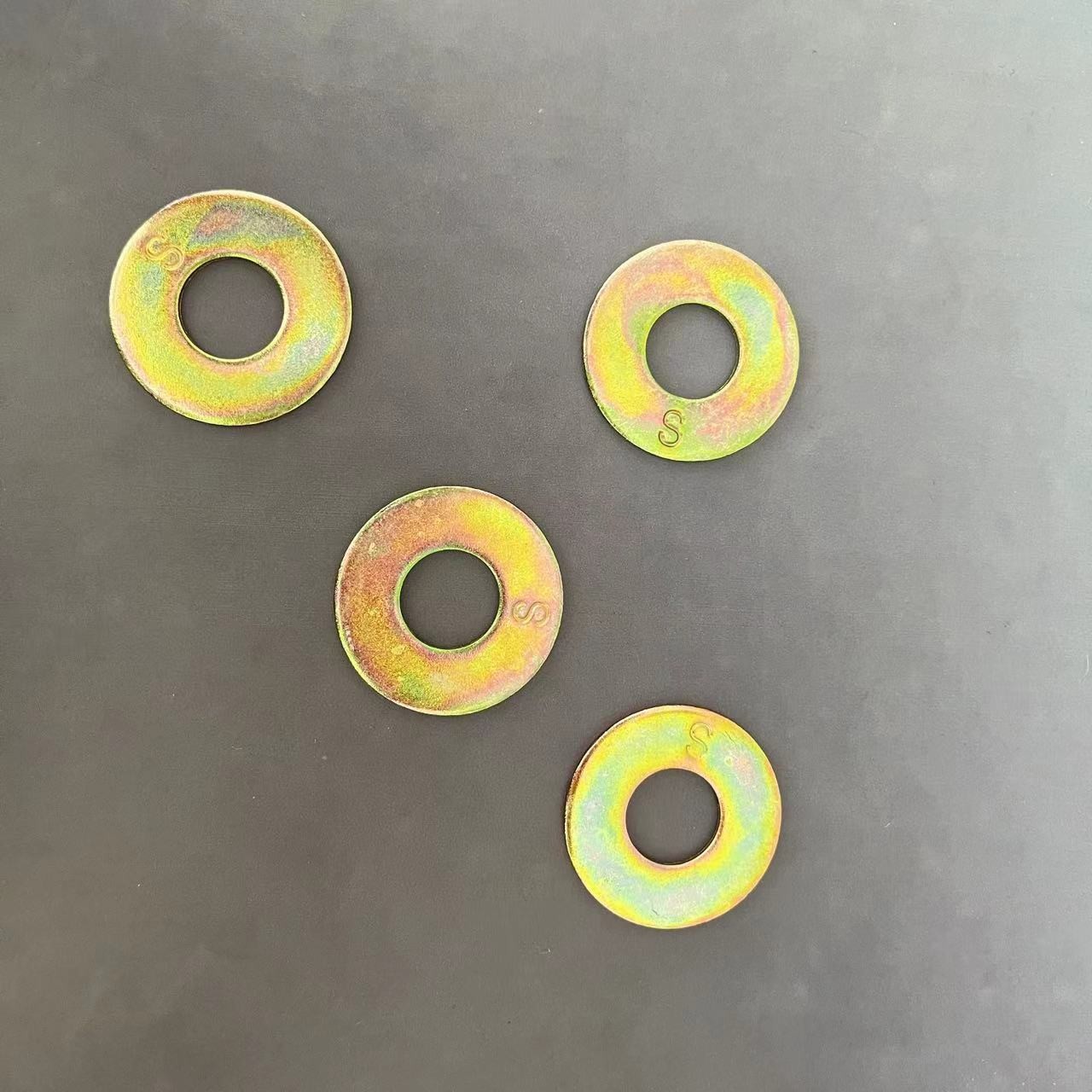

फ्लैट वाशर के लिए उत्पाद चित्र
