मानक:DIN9021
विवरण:
DIN 9021 वाशर, जिसे फ्लैट वाशर भी कहा जाता है, का उपयोग विभिन्न अनुप्रयोगों में एक घुमावदार फास्टनर, जैसे कि बोल्ट या पेंच के भार को वितरित करने के लिए व्यापक रूप से किया जाता है,और अखरोट या बोल्ट सिर के लिए एक चिकनी सतह प्रदान करने के लिए के खिलाफ ले जाने के लिएडीआईएन 9021 मानक इन वाशरों के आयामों और सामग्री आवश्यकताओं को निर्दिष्ट करता है।
DIN 9021 वाशरों की आकार सीमा आमतौर पर मीट्रिक मापों में निर्दिष्ट होती है, जैसे कि M6 से M100।यह दर्शाता है कि डीआईएन 9021 washers M6 से M100 तक व्यास के साथ मीट्रिक fasteners समायोजित कर सकते हैं.
ब्लैक ऑक्साइड एक सतह उपचार प्रक्रिया है जिसमें धातु घटक की सतह पर ब्लैक ऑक्साइड की एक परत का गठन शामिल है। यह संक्षारण प्रतिरोध और एक काले खत्म को बढ़ाता है।जबकि काले ऑक्साइड DIN 9021 वाशर के लिए एक मानक कोटिंग विकल्प नहीं है, यह आम तौर पर कई प्रकार के फास्टनरों और अन्य धातु घटकों के लिए उपलब्ध है।
| सामग्री | 45#/40CR |
| आकार | M6-M100 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आन्तरिक व्यास ((मिनट) |
आन्तरिक व्यास (max) |
बाहर व्यास (max) |
बाहर व्यास ((मिनट) |
मोटाई (अधिकतम |
नाममात्र आकार |
मोटाई (मिनट) |
| 2.7 | 2.7 | 2.84 | 8 | 7.64 | 0.9 | 0.8 |
0.7 |
| 3.2 | 3.2 | 3.38 | 9 | 8.64 | 0.9 | 0.8 | 0.7 |
| 3.7 | 3.7 | 3.88 | 11 | 10.57 | 0.9 | 0.8 | 0.7 |
| 4.3 | 4.3 | 4.48 | 12 | 11.57 | 1.1 | 1 | 0.9 |
| 5.3 | 5.3 | 5.48 | 15 | 14.57 | 1.4 | 1.2 | 1 |
| 6.4 | 6.4 | 6.62 | 18 | 17.57 | 1.8 | 1.6 | 1.4 |
| 7.4 | 7.4 | 7.62 | 22 | 21.48 | 2.2 | 2 | 1.8 |
| 8.4 | 8.4 | 8.62 | 24 | 23.48 | 2.2 | 2 | 1.8 |
| 10.5 | 10.5 | 10.77 | 30 | 29.48 | 2.7 | 2.5 | 2.3 |
| 13 | 13 | 13.27 | 37 | 36.38 | 3.3 | 3 | 2.7 |
| 15 | 15 | 15.27 | 44 | 43.38 | 3.3 | 3 | 2.7 |
| 17 | 17 | 17.27 | 50 | 49.38 | 3.3 | 3 | 2.7 |
| 20 | 20 | 20.52 | 56 | 54.1 | 4.6 | 4 | 3.4 |
| 22 | 22 | 22.52 | 60 | 58.1 | 4.6 | 4 | 3.4 |
| 26 | 26 | 26.84 | 72 | 70.1 | 6 | 5 | 4 |
| 33 | 33 | 34 | 92 | 89.8 | 7 | 6 | 5 |
| 39 | 39 | 40 | 110 | 107.8 | 9.2 | 8 | 6.8 |

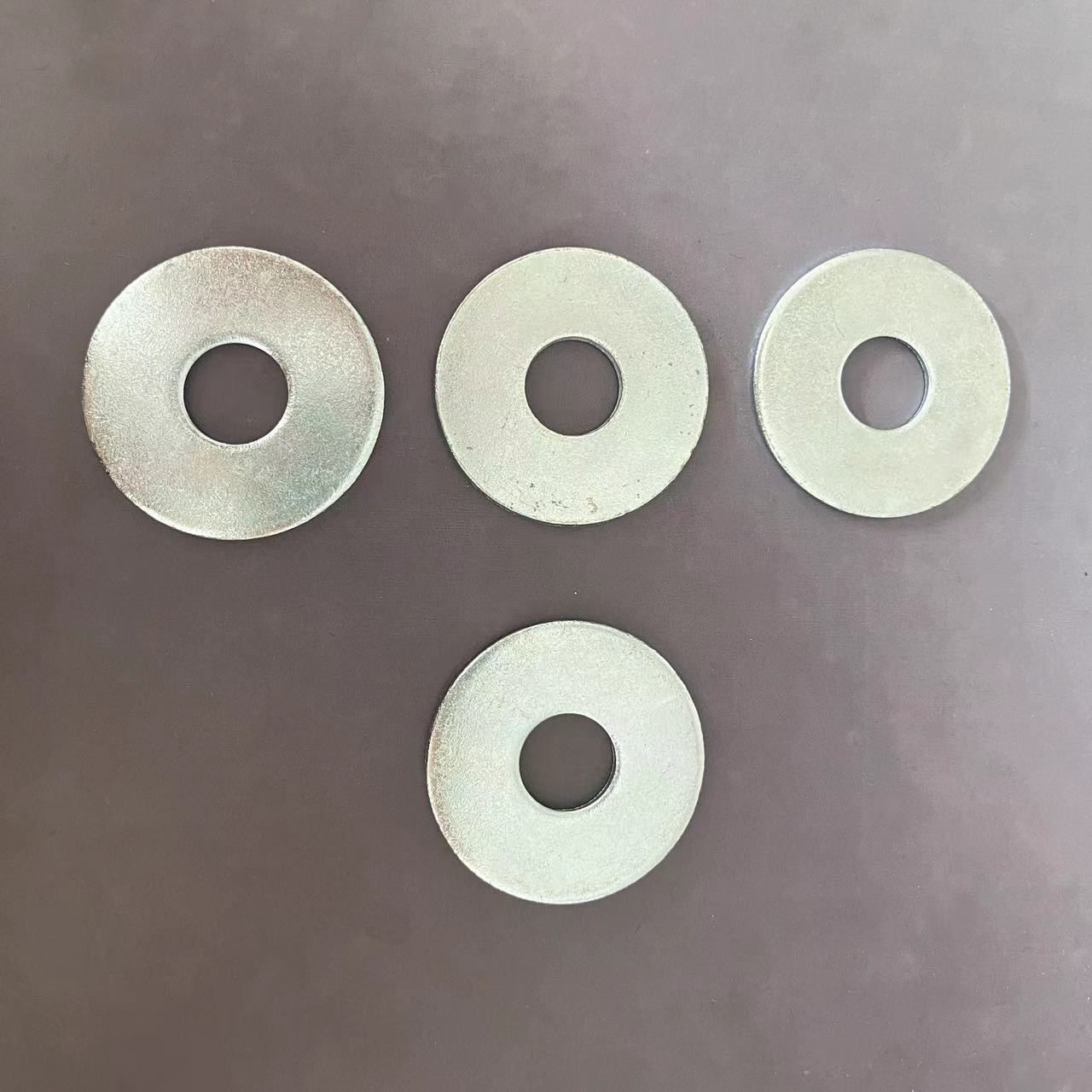

फ्लैट वाशर के लिए उत्पाद चित्र
