मानक:DIN9021
विवरण:
DIN 9021 वाशर, जिसे फ्लैट वाशर भी कहा जाता है, का उपयोग विभिन्न अनुप्रयोगों में एक घुमावदार फास्टनर, जैसे कि बोल्ट या पेंच के भार को समान रूप से वितरित करने के लिए किया जाता है,और अखरोट या बोल्ट सिर के लिए एक चिकनी सतह प्रदान करने के लिए के खिलाफ ले जाने के लिएडीआईएन 9021 मानक इन वाशरों के आयामों और सामग्री आवश्यकताओं को निर्दिष्ट करता है।
DIN 9021 वाशरों की आकार सीमा आमतौर पर मीट्रिक मापों में निर्दिष्ट होती है, जैसे कि M6 से M100।यह दर्शाता है कि डीआईएन 9021 washers M6 से M100 तक व्यास के साथ मीट्रिक fasteners समायोजित कर सकते हैं.
डीआईएन 9021 वाशर दो सामान्य कोटिंग विकल्पों में उपलब्ध हैंः सादा और डाक्रोमेट।
सादा DIN 9021 वॉशर में कोई सतह कोटिंग या उपचार नहीं होता है। वे नंगे स्टील से बने होते हैं और जंग के खिलाफ बुनियादी सुरक्षा प्रदान करते हैं।सादा वाशर आमतौर पर उन अनुप्रयोगों में उपयोग किया जाता है जहां संक्षारण प्रतिरोध एक महत्वपूर्ण चिंता का विषय नहीं है या जहां अतिरिक्त कोटिंग या सुरक्षा उपाय लागू किए जाएंगे.
डाक्रोमेट डीआईएन 9021 वाशर के लिए एक विशेष कोटिंग विकल्प है। यह एक गैर-इलेक्ट्रोलाइटिक, पानी आधारित कोटिंग है जो उत्कृष्ट संक्षारण प्रतिरोध प्रदान करती है।डाक्रोमेट कोटिंग आमतौर पर पतली और समान होती है, जंग और संक्षारण के अन्य रूपों के खिलाफ उच्च स्तर की सुरक्षा प्रदान करते हैं। वे नमी, नमक स्प्रे,और रसायनडाक्रोमेट कोटिंग्स भी अच्छी आसंजन प्रदान करती हैं और आत्म-चिकनकारी होती हैं, जो असेंबली के दौरान घर्षण को कम करती हैं।
साधारण और डाक्रोमेट डीआईएन 9021 वाशर के बीच चयन करते समय, विशिष्ट पर्यावरणीय परिस्थितियों पर विचार करें जिनमें उनका उपयोग किया जाएगा।या संक्षारक पदार्थ, डाक्रोमेट लेपित डीआईएन 9021 वाशर बेहतर संक्षारण सुरक्षा प्रदान करेंगे।उन अनुप्रयोगों के लिए जहां संक्षारण प्रतिरोध महत्वपूर्ण चिंता का विषय नहीं है या जहां अतिरिक्त सुरक्षा उपाय लागू किए जाएंगे, साधारण DIN 9021 वाशर उपयुक्त हो सकते हैं।
| सामग्री | 45#/40CR |
| आकार | M6-M100 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आन्तरिक व्यास ((मिनट) |
आन्तरिक व्यास (max) |
बाहर व्यास (max) |
बाहर व्यास ((मिनट) |
मोटाई (अधिकतम |
नाममात्र आकार |
मोटाई (मिनट) |
| 2.7 | 2.7 | 2.84 | 8 | 7.64 | 0.9 | 0.8 |
0.7 |
| 3.2 | 3.2 | 3.38 | 9 | 8.64 | 0.9 | 0.8 | 0.7 |
| 3.7 | 3.7 | 3.88 | 11 | 10.57 | 0.9 | 0.8 | 0.7 |
| 4.3 | 4.3 | 4.48 | 12 | 11.57 | 1.1 | 1 | 0.9 |
| 5.3 | 5.3 | 5.48 | 15 | 14.57 | 1.4 | 1.2 | 1 |
| 6.4 | 6.4 | 6.62 | 18 | 17.57 | 1.8 | 1.6 | 1.4 |
| 7.4 | 7.4 | 7.62 | 22 | 21.48 | 2.2 | 2 | 1.8 |
| 8.4 | 8.4 | 8.62 | 24 | 23.48 | 2.2 | 2 | 1.8 |
| 10.5 | 10.5 | 10.77 | 30 | 29.48 | 2.7 | 2.5 | 2.3 |
| 13 | 13 | 13.27 | 37 | 36.38 | 3.3 | 3 | 2.7 |
| 15 | 15 | 15.27 | 44 | 43.38 | 3.3 | 3 | 2.7 |
| 17 | 17 | 17.27 | 50 | 49.38 | 3.3 | 3 | 2.7 |
| 20 | 20 | 20.52 | 56 | 54.1 | 4.6 | 4 | 3.4 |
| 22 | 22 | 22.52 | 60 | 58.1 | 4.6 | 4 | 3.4 |
| 26 | 26 | 26.84 | 72 | 70.1 | 6 | 5 | 4 |
| 33 | 33 | 34 | 92 | 89.8 | 7 | 6 | 5 |
| 39 | 39 | 40 | 110 | 107.8 | 9.2 | 8 | 6.8 |

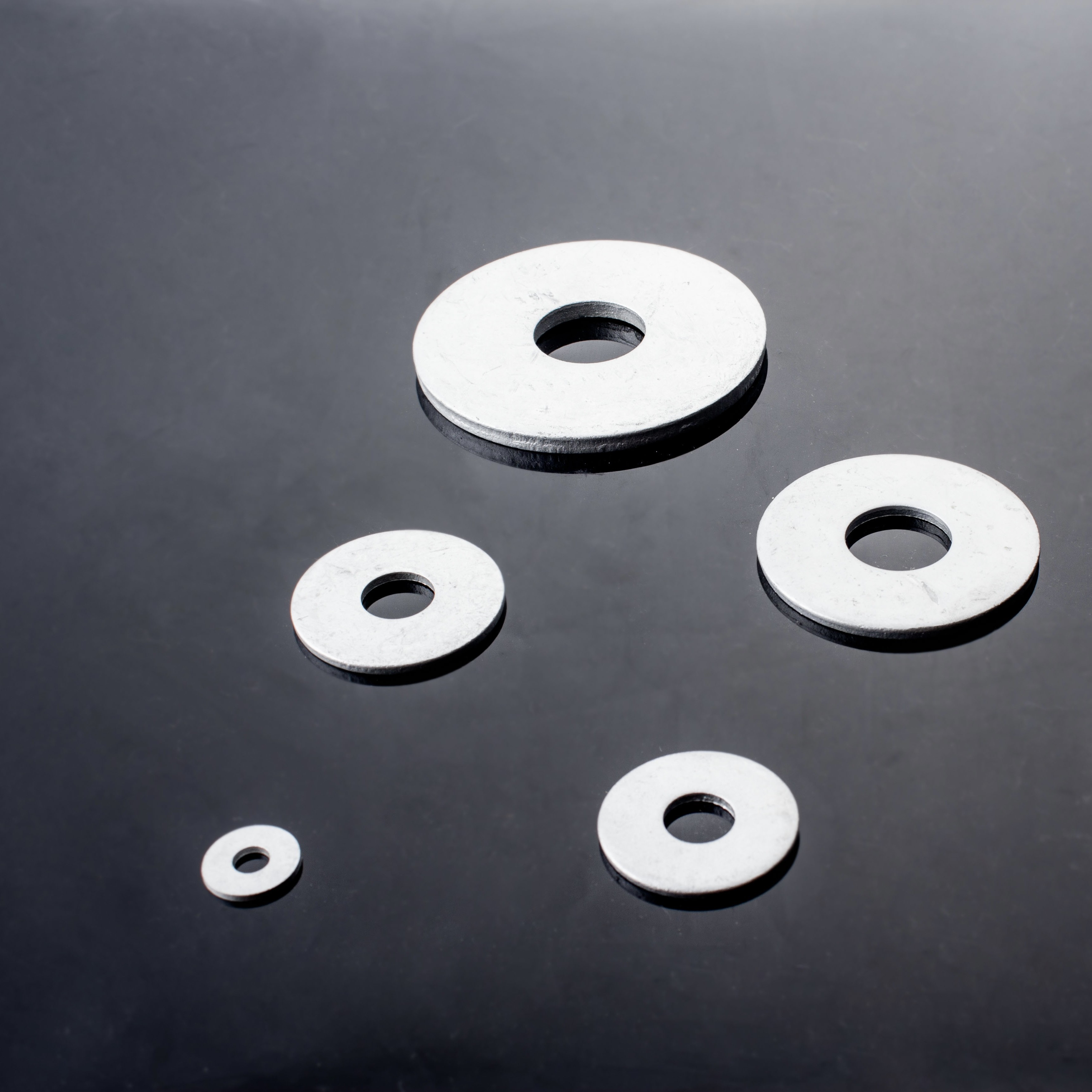

फ्लैट वाशर के लिए उत्पाद चित्र
