मानक:EN14399-6
विवरण:
EN 14399-6 वाशर, जिन्हें उच्च तन्यता वाशर या संरचनात्मक वाशर के रूप में भी जाना जाता है, को EN 14399 श्रृंखला के मानकों के अनुसार उच्च शक्ति वाले संरचनात्मक स्टील बोल्ट के साथ उपयोग के लिए डिज़ाइन किया गया है।ये वाशर मानक EN 14399-6 में निर्दिष्ट आवश्यकताओं के अनुरूप हैं, जो इन वाशरों के आयामों और सामग्री गुणों को परिभाषित करता है।
EN 14399-6 वाशरों की आकार सीमा आमतौर पर मीट्रिक माप में निर्दिष्ट होती है, जैसे कि M12 से M36 तक।यह दर्शाता है कि EN 14399-6 वाशर में M12 से M36 तक के व्यास वाले मीट्रिक फास्टनर हो सकते हैं.
EN 14399-6 वाशर दो सामान्य कोटिंग विकल्पों के साथ उपलब्ध हैंः सादा और डाक्रोमेट।
सामान्य EN 14399-6 वाशर में कोई सतह कोटिंग या उपचार नहीं होता है। वे नंगे स्टील से बने होते हैं और जंग के खिलाफ बुनियादी सुरक्षा प्रदान करते हैं।सादा वाशर आमतौर पर उन अनुप्रयोगों में उपयोग किया जाता है जहां संक्षारण प्रतिरोध एक महत्वपूर्ण चिंता का विषय नहीं है या जहां अतिरिक्त कोटिंग या सुरक्षा उपाय लागू किए जाएंगे.
डाक्रोमेट EN 14399-6 वाशर के लिए एक विशेष कोटिंग विकल्प है। डाक्रोमेट एक गैर-इलेक्ट्रोलाइटिक, पानी आधारित कोटिंग है जो उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है। यह एक पतला,एक समान कोटिंग जो जंग और अन्य रूपों से उच्च स्तर की सुरक्षा प्रदान करती हैडाक्रोमेट कोटिंग्स को कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए डिज़ाइन किया गया है, जिसमें नमी, नमक स्प्रे और रसायनों के संपर्क में आना शामिल है।डाक्रोमेट कोटिंग्स अच्छी आसंजन प्रदान करते हैं और एक आत्म स्नेहक के रूप में कार्य करते हैं, विधानसभा के दौरान घर्षण को कम करता है।
सामान्य वाशर और डाक्रोमेट एन 14399-6 वाशर के बीच चयन करते समय, उन विशिष्ट पर्यावरणीय परिस्थितियों पर विचार करें जिनमें उनका उपयोग किया जाएगा।या संक्षारक पदार्थ, डाक्रोमेट लेपित EN 14399-6 वाशर बेहतर संक्षारण सुरक्षा प्रदान करेंगे।उन अनुप्रयोगों के लिए जहां संक्षारण प्रतिरोध महत्वपूर्ण चिंता का विषय नहीं है या जहां अतिरिक्त सुरक्षा उपाय लागू किए जाएंगे, सामान्य EN 14399-6 वाशर उपयुक्त हो सकते हैं।
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आंतरिक व्यास (मिनट) |
आंतरिक व्यास (अधिकतम |
बाहर व्यास (अधिकतम |
बाहर व्यास (मिनट) |
मोटाई (नामी आकार) |
मोटाई (अधिकतम |
मोटाई (मिनट) |
अंदर का चैंफर (मिनट) |
अंदर का चैंफर (अधिकतम |
बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 |
56 |
54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
|
एम36 |
37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

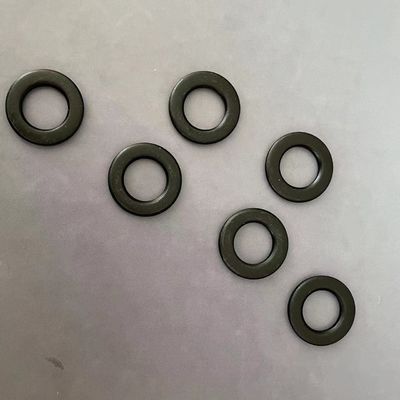

फ्लैट वाशर के लिए उत्पाद चित्र
