मानक:DIN9021
विवरण:
DIN 9021 वाशर, जिन्हें फ्लैट वाशर भी कहा जाता है, आमतौर पर विभिन्न अनुप्रयोगों में एक घुमावदार फास्टनर, जैसे कि बोल्ट या पेंच के भार को वितरित करने के लिए उपयोग किया जाता है,और अखरोट या बोल्ट सिर के लिए एक चिकनी सतह प्रदान करने के लिए के खिलाफ ले जाने के लिएडीआईएन 9021 मानक इन वाशरों के आयामों और सामग्री आवश्यकताओं को निर्दिष्ट करता है।
DIN 9021 वाशरों की आकार सीमा आमतौर पर मीट्रिक मापों में निर्दिष्ट होती है, जैसे कि M6 से M100।यह दर्शाता है कि डीआईएन 9021 washers M6 से M100 तक व्यास के साथ मीट्रिक fasteners समायोजित कर सकते हैं.
डीआईएन 9021 वाशर दो आम कोटिंग विकल्पों के साथ उपलब्ध हैंः जिंक लेपित और गर्म डुबकी जस्ती (एचडीजी) ।
जिंक लेपित DIN 9021 वाशरों में सतह पर जिंक इलेक्ट्रोप्लेट की एक पतली परत होती है। जिंक कोटिंग एक बलिदान परत प्रदान करती है जो वाशर को संक्षारण से बचाने में मदद करती है।जिंक कोटिंग मध्यम जंग प्रतिरोध प्रदान करता है और आमतौर पर इनडोर या कम जंग वाले वातावरण में उपयोग किया जाता है.
एचडीजी (हॉट-डिप गैल्वनाइज्ड) डीआईएन 9021 वॉशर एक हॉट-डिप गैल्वनाइजिंग प्रक्रिया से गुजरते हैं, जहां उन्हें पिघले हुए जिंक के स्नान में डुबोया जाता है।यह जस्ता कोटिंग की तुलना में एक मोटी और अधिक टिकाऊ जस्ता कोटिंग बनाता हैएचडीजी संक्षारण प्रतिरोध को बढ़ाता है और बाहरी, उच्च आर्द्रता या संक्षारक वातावरण के लिए उपयुक्त है।
जस्ता आवरण और एचडीजी डीआईएन 9021 वाशर के बीच चयन करते समय, विशिष्ट पर्यावरणीय परिस्थितियों पर विचार करें जिनमें उनका उपयोग किया जाएगा।या संक्षारक पदार्थ, एचडीजी डीआईएन 9021 वाशर जंग से बेहतर सुरक्षा प्रदान करेंगे। इनडोर या कम जंग वाले वातावरण के लिए, जिंक लेपित डीआईएन 9021 वाशर पर्याप्त हो सकते हैं।
| सामग्री | 45#/40CR |
| आकार | M6-M100 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आन्तरिक व्यास ((मिनट) |
आन्तरिक व्यास (max) |
बाहर व्यास (max) |
बाहर व्यास ((मिनट) |
मोटाई (अधिकतम |
नाममात्र आकार |
मोटाई (मिनट) |
| 2.7 | 2.7 | 2.84 | 8 | 7.64 | 0.9 | 0.8 |
0.7 |
| 3.2 | 3.2 | 3.38 | 9 | 8.64 | 0.9 | 0.8 | 0.7 |
| 3.7 | 3.7 | 3.88 | 11 | 10.57 | 0.9 | 0.8 | 0.7 |
| 4.3 | 4.3 | 4.48 | 12 | 11.57 | 1.1 | 1 | 0.9 |
| 5.3 | 5.3 | 5.48 | 15 | 14.57 | 1.4 | 1.2 | 1 |
| 6.4 | 6.4 | 6.62 | 18 | 17.57 | 1.8 | 1.6 | 1.4 |
| 7.4 | 7.4 | 7.62 | 22 | 21.48 | 2.2 | 2 | 1.8 |
| 8.4 | 8.4 | 8.62 | 24 | 23.48 | 2.2 | 2 | 1.8 |
| 10.5 | 10.5 | 10.77 | 30 | 29.48 | 2.7 | 2.5 | 2.3 |
| 13 | 13 | 13.27 | 37 | 36.38 | 3.3 | 3 | 2.7 |
| 15 | 15 | 15.27 | 44 | 43.38 | 3.3 | 3 | 2.7 |
| 17 | 17 | 17.27 | 50 | 49.38 | 3.3 | 3 | 2.7 |
| 20 | 20 | 20.52 | 56 | 54.1 | 4.6 | 4 | 3.4 |
| 22 | 22 | 22.52 | 60 | 58.1 | 4.6 | 4 | 3.4 |
| 26 | 26 | 26.84 | 72 | 70.1 | 6 | 5 | 4 |
| 33 | 33 | 34 | 92 | 89.8 | 7 | 6 | 5 |
| 39 | 39 | 40 | 110 | 107.8 | 9.2 | 8 | 6.8 |

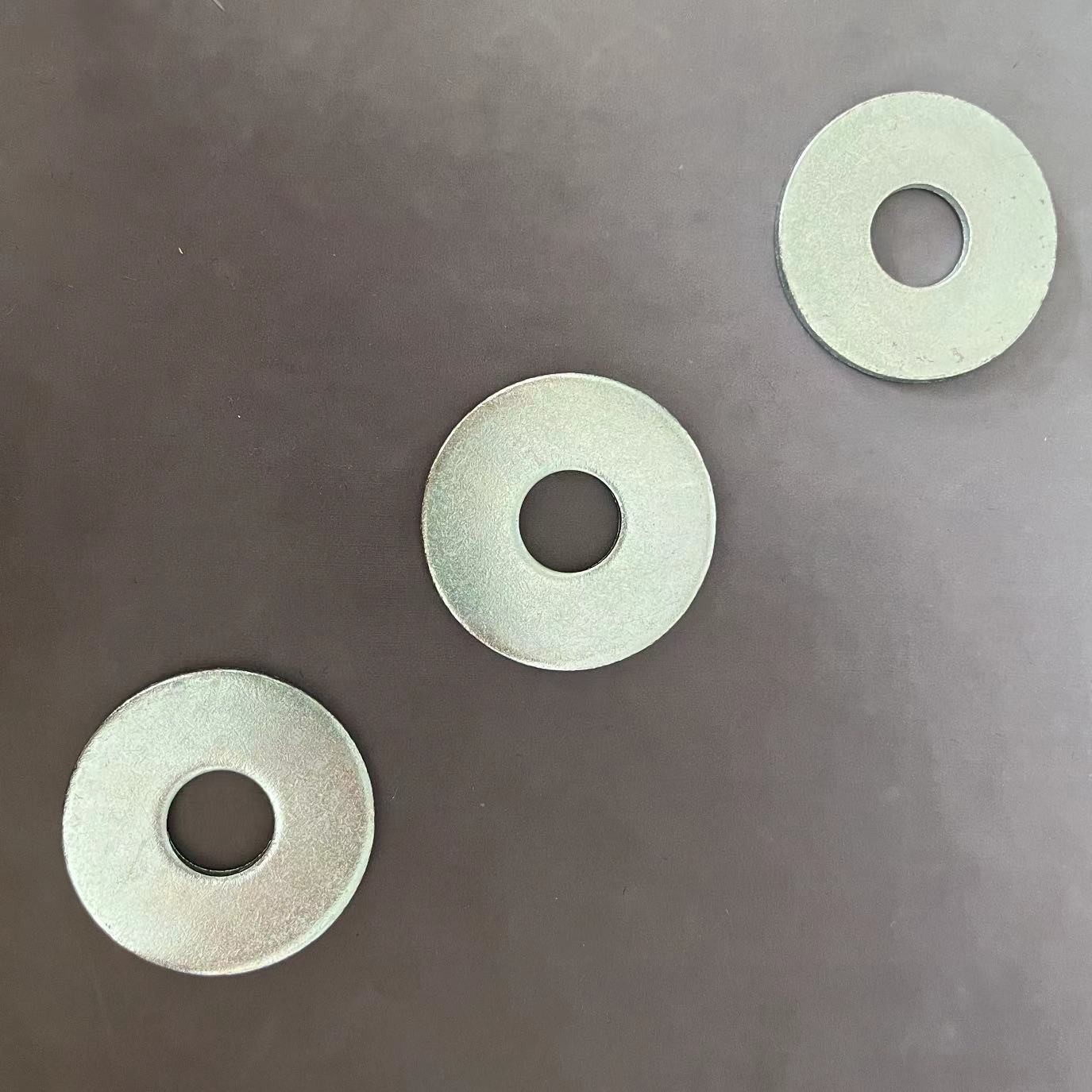

फ्लैट वाशर के लिए उत्पाद चित्र
