मानक:EN14399-6
विवरण:
EN 14399-6 वाशर, जिन्हें उच्च तन्यता वाशर या संरचनात्मक वाशर के रूप में भी जाना जाता है, उच्च शक्ति संरचनात्मक स्टील बोल्ट के साथ संयोजन में उपयोग करने के लिए डिज़ाइन किए गए हैं।ये वाशर मानक EN 14399-6 में उल्लिखित विनिर्देशों के अनुरूप हैं, जिसमें इस विशिष्ट प्रकार की वाशर के लिए आयाम और सामग्री आवश्यकताएं निर्धारित की गई हैं।
EN 14399-6 के आकार की सीमा आमतौर पर M12 से M36 तक फैली होती है, जिससे संकेत मिलता है कि ये वाशर M12 से M36 तक के व्यास के साथ मीट्रिक फास्टनरों को समायोजित कर सकते हैं।
जबकि एन 14399-6 मानक में काले ऑक्साइड जैसे विशिष्ट कोटिंग्स के लिए स्पष्ट रूप से प्रावधान नहीं हैं, लेकिन काले ऑक्साइड कोटिंग वाले एन 14399-6 वॉशर मिल सकते हैं।ब्लैक ऑक्साइड एक सतह उपचार प्रक्रिया है जो धातु घटक की सतह पर एक काला कोटिंग बनाता है, जो संक्षारण प्रतिरोध में वृद्धि और एक आकर्षक सौंदर्य प्रदान करता है। काला ऑक्साइड कोटिंग भी चमक को कम करने और चिकनाई में सुधार करने में मदद कर सकती है।
काले ऑक्साइड कोटिंग के साथ EN 14399-6 वाशर का उपयोग करने पर विचार करते समय, उन आपूर्तिकर्ताओं या निर्माताओं से परामर्श करना उचित है जो कस्टम या विशेष कोटिंग में विशेषज्ञ हैं।वे आपके विशिष्ट अनुप्रयोग के लिए EN 14399-6 काले ऑक्साइड लेपित वाशर की उपलब्धता और उपयुक्तता के बारे में मार्गदर्शन प्रदान कर सकते हैं.
ध्यान रखें कि जबकि काले ऑक्साइड कोटिंग संक्षारण प्रतिरोध को बढ़ा सकती है, यह अन्य विशेष कोटिंग्स जैसे हॉट-डिप गैल्वेनाइजिंग या डाक्रोमेट के समान सुरक्षा का स्तर प्रदान नहीं कर सकती है।अतः, यह सुनिश्चित करने के लिए कि ब्लैक ऑक्साइड कोटिंग पर्याप्त संक्षारण सुरक्षा प्रदान करेगी, अपनी परियोजना की पर्यावरणीय स्थितियों और आवश्यकताओं का मूल्यांकन करना महत्वपूर्ण है।
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आंतरिक व्यास (मिनट) |
आंतरिक व्यास (अधिकतम |
बाहर व्यास (अधिकतम |
बाहर व्यास (मिनट) |
मोटाई (नामी आकार) |
मोटाई (अधिकतम |
मोटाई (मिनट) |
अंदर का चैंफर (मिनट) |
अंदर का चैंफर (अधिकतम |
बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 |
56 |
54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
|
एम36 |
37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

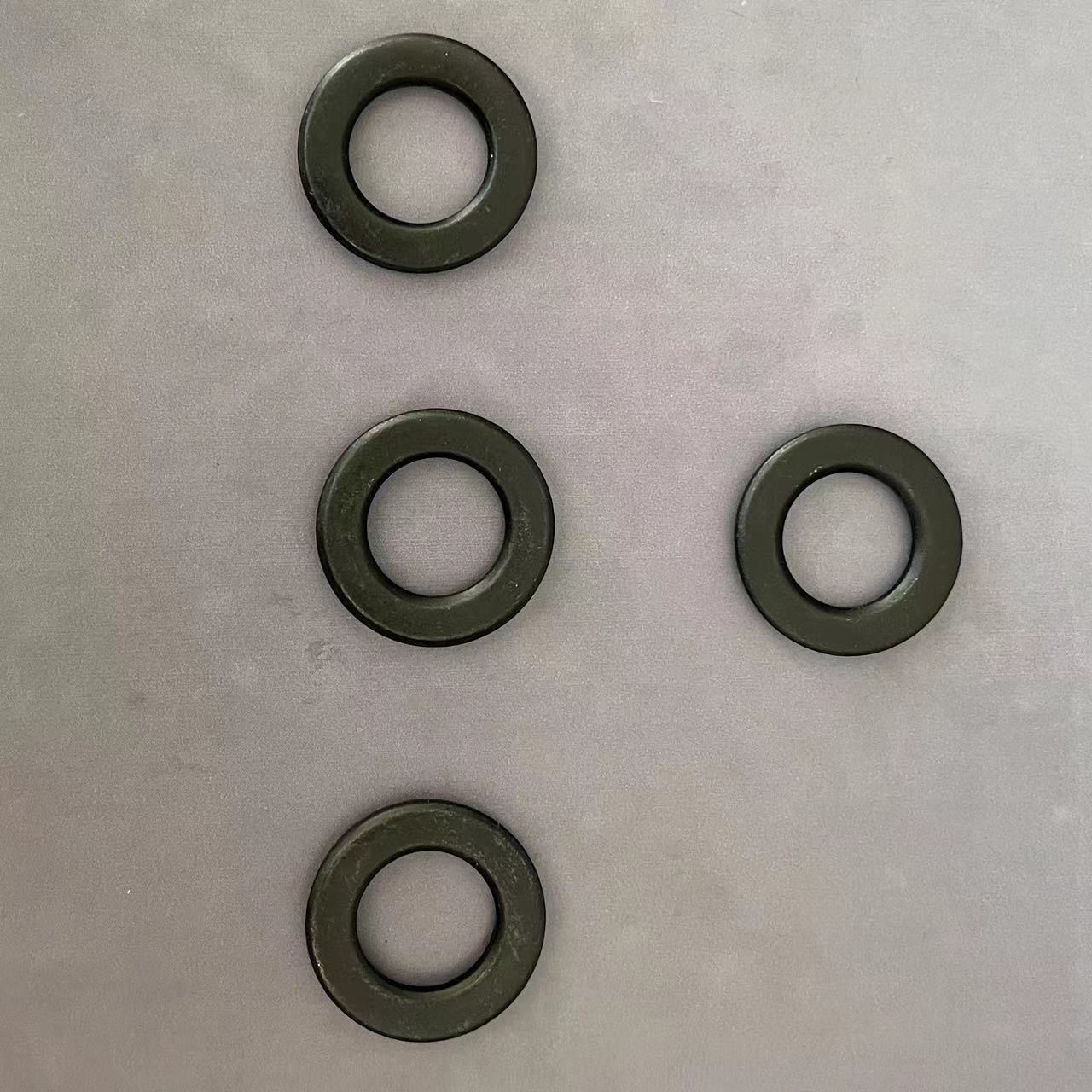

फ्लैट वाशर के लिए उत्पाद चित्र
