मानक:EN14399-6
विवरण:
EN 14399-6 वाशर, जिन्हें उच्च तन्यता वाशर या संरचनात्मक वाशर के रूप में भी जाना जाता है, विशेष रूप से मानक EN 14399 श्रृंखला के अनुसार उच्च शक्ति वाले संरचनात्मक स्टील बोल्ट के साथ उपयोग के लिए डिज़ाइन किए गए हैं.ये वाशर मानक EN 14399-6 में निर्दिष्ट आवश्यकताओं के अनुरूप हैं, जो इन वाशरों के आयामों और सामग्री गुणों को परिभाषित करता है।
EN 14399-6 वाशरों की आकार सीमा आमतौर पर मीट्रिक माप में निर्दिष्ट होती है, जैसे कि M12 से M36 तक।यह दर्शाता है कि EN 14399-6 वाशर में M12 से M36 तक के व्यास वाले मीट्रिक फास्टनर हो सकते हैं.
EN 14399-6 वाशर आम तौर पर दो लोकप्रिय कोटिंग विकल्पों के साथ उपलब्ध हैंः जिंक लेपित और गर्म डुबकी जस्ती (एचडीजी) ।
जस्ता लेपित EN 14399-6 वाशर में सतह पर जस्ता इलेक्ट्रोप्लाटेड की एक पतली परत होती है। जस्ता कोटिंग एक बलिदान परत प्रदान करती है जो वाशर को जंग से बचाने में मदद करती है।जिंक कोटिंग मध्यम जंग प्रतिरोध प्रदान करता है और आमतौर पर इनडोर या कम जंग वाले वातावरण में उपयोग किया जाता है.
एचडीजी (हॉट-डिप गैल्वनाइज्ड) एन 14399-6 वाशर को हॉट-डिप गैल्वनाइजिंग प्रक्रिया से गुजरना पड़ता है, जहां उन्हें पिघले हुए जिंक के स्नान में डुबोया जाता है।यह जस्ता कोटिंग की तुलना में एक मोटी और अधिक टिकाऊ जस्ता कोटिंग बनाता हैएचडीजी संक्षारण प्रतिरोध को बढ़ाता है और बाहरी, उच्च आर्द्रता या संक्षारक वातावरण के लिए उपयुक्त है।
जस्ता लेपित और एचडीजी एन 14399-6 वाशर के बीच चयन करते समय, विशिष्ट पर्यावरणीय परिस्थितियों पर विचार करें जिनमें उनका उपयोग किया जाएगा।या संक्षारक पदार्थHDG EN 14399-6 के अनुसार, वाशर जंग से बेहतर सुरक्षा प्रदान करेंगे। इनडोर या कम जंग वाले वातावरण के लिए, जिंक लेपित EN 14399-6 वाशर पर्याप्त हो सकते हैं।
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आंतरिक व्यास (मिनट) |
आंतरिक व्यास (अधिकतम |
बाहर व्यास (अधिकतम |
बाहर व्यास (मिनट) |
मोटाई (नामी आकार) |
मोटाई (अधिकतम |
मोटाई (मिनट) |
अंदर का चैंफर (मिनट) |
अंदर का चैंफर (अधिकतम |
बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 |
56 |
54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
|
एम36 |
37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

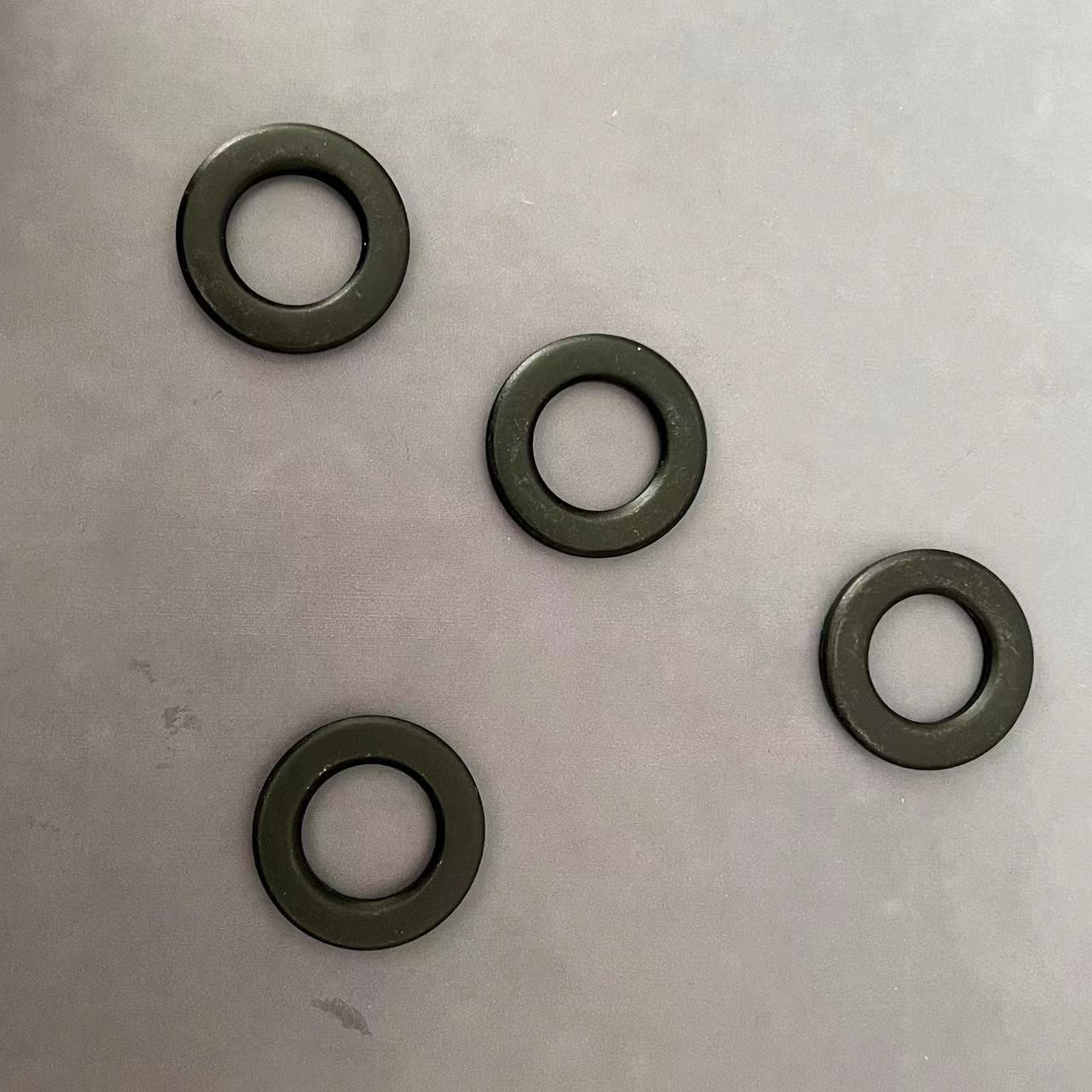

फ्लैट वाशर के लिए उत्पाद चित्र
