मानक:DIN6916
विवरण:
डीआईएन 6916 वाशर, जिन्हें उच्च तन्यता वाशर या संरचनात्मक वाशर के रूप में भी जाना जाता है, आमतौर पर उन अनुप्रयोगों में उपयोग किया जाता है जिनमें उच्च शक्ति और भार सहन क्षमता की आवश्यकता होती है।ये वाशर मानक DIN 6916 के अनुरूप हैं, जो इन वाशरों के आयामों और सामग्री आवश्यकताओं को निर्दिष्ट करता है।
DIN 6916 वाशरों की आकार सीमा आमतौर पर मीट्रिक मापों में निर्दिष्ट होती है, जैसे कि M12 से M36 तक।यह दर्शाता है कि DIN 6916 वाशर M12 से M36 तक के व्यास के साथ मीट्रिक फास्टनरों को समायोजित कर सकते हैं.
डीआईएन 6916 वाशर दो आम कोटिंग विकल्पों के साथ उपलब्ध हैंः जिंक लेपित और गर्म डुबकी जस्ती (एचडीजी) ।
जिंक लेपित DIN 6916 वॉशर में सतह पर जिंक इलेक्ट्रोप्लाटेड की एक पतली परत होती है। जिंक कोटिंग एक बलिदान परत प्रदान करती है जो वॉशर को जंग से बचाने में मदद करती है।जिंक कोटिंग मध्यम जंग प्रतिरोध प्रदान करता है और आमतौर पर इनडोर या कम जंग वाले वातावरण में उपयोग किया जाता है.
एचडीजी (हॉट-डिप गैल्वनाइज्ड) डीआईएन 6916 वॉशर एक हॉट-डिप गैल्वनाइजिंग प्रक्रिया से गुजरते हैं, जहां उन्हें पिघले हुए जिंक के स्नान में डुबोया जाता है।यह जस्ता कोटिंग की तुलना में एक मोटी और अधिक टिकाऊ जस्ता कोटिंग बनाता हैएचडीजी संक्षारण प्रतिरोध को बढ़ाता है और बाहरी, उच्च आर्द्रता या संक्षारक वातावरण के लिए उपयुक्त है।
जस्ता लेपित और एचडीजी डीआईएन 6916 वाशर के बीच चयन करते समय, विशिष्ट पर्यावरणीय परिस्थितियों पर विचार करें जिनमें उनका उपयोग किया जाएगा।या संक्षारक पदार्थ, एचडीजी डीआईएन 6916 वाशर बेहतर संक्षारण सुरक्षा प्रदान करेंगे। इनडोर या कम संक्षारण वातावरण के लिए, जिंक लेपित डीआईएन 6916 वाशर पर्याप्त हो सकते हैं।
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आंतरिक व्यास (मिनट) |
आंतरिक व्यास (अधिकतम |
बाहर व्यास (अधिकतम |
बाहर व्यास (मिनट) |
मोटाई (नामी आकार) |
मोटाई (अधिकतम |
मोटाई (मिनट) |
अंदर का चैंफर (मिनट) |
अंदर का चैंफर (अधिकतम |
बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 |
56 |
54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
|
एम36 |
37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

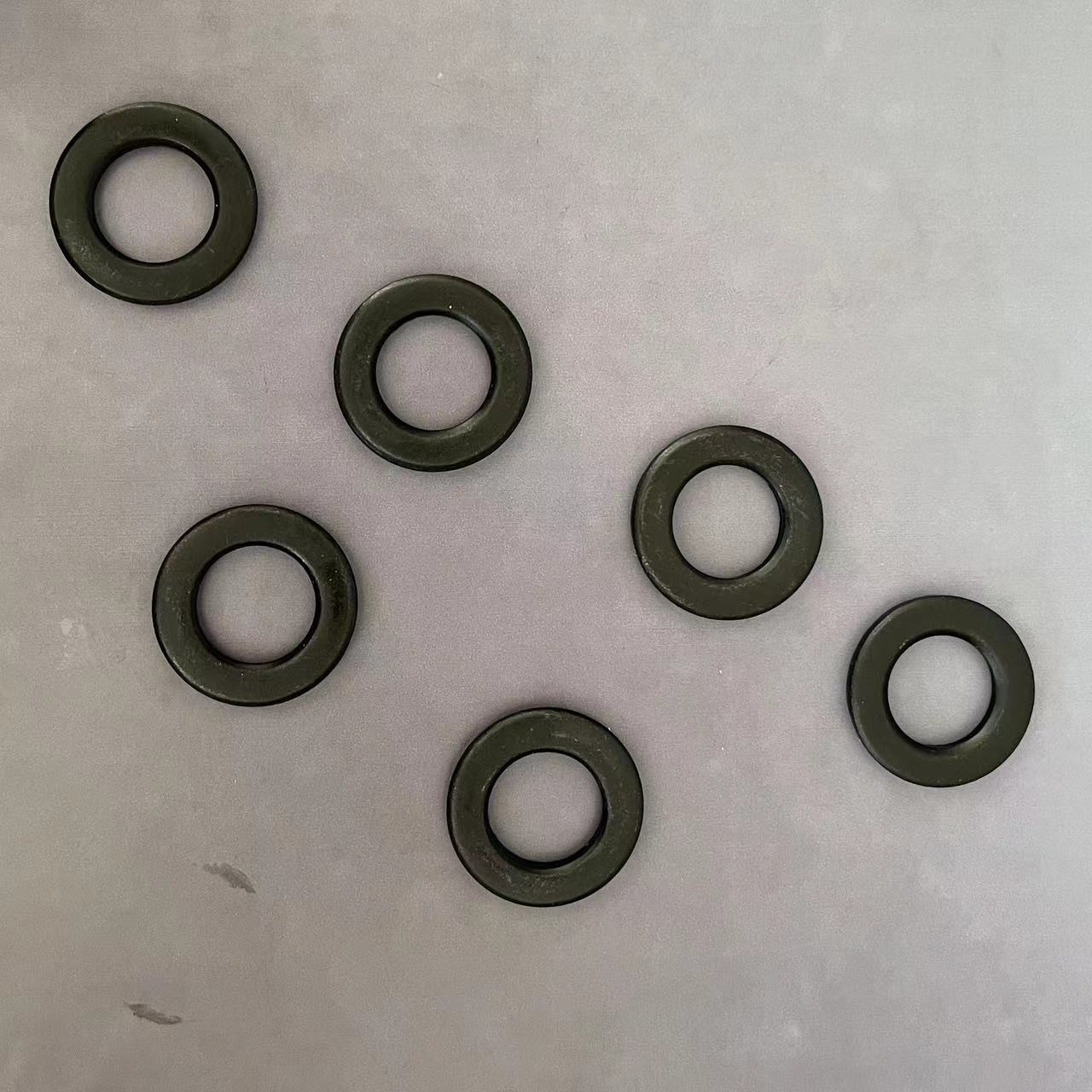

फ्लैट वाशर के लिए उत्पाद चित्र
