मानक:DIN6340
विवरण:
डीआईएन 6340 वाशर, जिन्हें उच्च तन्यता वाशर या संरचनात्मक वाशर के रूप में भी जाना जाता है, आमतौर पर उन अनुप्रयोगों में उपयोग किया जाता है जिनमें उच्च शक्ति और भार सहन क्षमता की आवश्यकता होती है।ये वाशर DIN 6340 मानक के अनुरूप हैं, जो इन वाशरों के आयामों और सामग्री आवश्यकताओं को निर्दिष्ट करता है।
DIN 6340 वाशरों की आकार सीमा आमतौर पर मीट्रिक मापों में निर्दिष्ट होती है, जैसे कि M6 से M30.यह दर्शाता है कि DIN 6340 washers M6 से M30 तक के व्यास के साथ मीट्रिक फास्टनरों को समायोजित कर सकते हैं.
डीआईएन 6340 वाशर दो सामान्य कोटिंग विकल्पों के साथ उपलब्ध हैंः सादा और डाक्रोमेट।
सादे DIN 6340 वॉशर में कोई सतह कोटिंग या उपचार नहीं होता है। वे नंगे स्टील से बने होते हैं और जंग के खिलाफ बुनियादी सुरक्षा प्रदान करते हैं।सादा वाशर आमतौर पर उन अनुप्रयोगों में उपयोग किया जाता है जहां संक्षारण प्रतिरोध एक महत्वपूर्ण चिंता का विषय नहीं है या जहां अतिरिक्त कोटिंग या सुरक्षा उपाय लागू किए जाएंगे.
डाक्रोमेट डीआईएन 6340 वाशर के लिए एक विशेष कोटिंग विकल्प है। यह एक गैर-इलेक्ट्रोलाइटिक, पानी आधारित कोटिंग है जो उत्कृष्ट संक्षारण प्रतिरोध प्रदान करती है।डाक्रोमेट कोटिंग आमतौर पर पतली और समान होती है, जंग और संक्षारण के अन्य रूपों के खिलाफ उच्च स्तर की सुरक्षा प्रदान करते हैं। वे नमी, नमक स्प्रे,और रसायनडाक्रोमेट कोटिंग्स भी अच्छी आसंजन प्रदान करती हैं और आत्म-चिकनकारी होती हैं, जो असेंबली के दौरान घर्षण को कम करती हैं।
साधारण और डाक्रोमेट डीआईएन 6340 वाशर के बीच चयन करते समय, विशिष्ट पर्यावरणीय परिस्थितियों पर विचार करें जिनमें उनका उपयोग किया जाएगा।या संक्षारक पदार्थ, डाक्रोमेट लेपित डीआईएन 6340 वॉशर बेहतर संक्षारण सुरक्षा प्रदान करेंगे।उन अनुप्रयोगों के लिए जहां संक्षारण प्रतिरोध महत्वपूर्ण चिंता का विषय नहीं है या जहां अतिरिक्त सुरक्षा उपाय लागू किए जाएंगे, साधारण DIN 6340 वाशर उपयुक्त हो सकते हैं।
| सामग्री | 45#/40CR |
| आकार | M6-M30 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार | आंतरिक व्यास (min) | आंतरिक व्यास ((अधिकतम) | बाहरी व्यास (max) | बाहरी व्यास (min) | विचारशीलता |
|---|---|---|---|---|---|
| एम6 | 6.4 | 6.75 | 17 | 16.57 | 3 |
| एम8 | 8.4 | 8.76 | 23 | 22.48 | 4 |
| M10 | 10.5 | 10.93 | 28 | 27.48 | 4 |
| एम12 | 13 | 13.43 | 35 | 34.38 | 5 |
| एम16 | 17 | 17.43 | 45 | 44.38 | 6 |
| एम20 | 21 | 21.52 | 50 | 49.38 | 6 |
| M24 | 25 | 25.52 | 60 | 59.26 | 8 |
| M30 | 31 | 31.62 | 68 | 67.26 | 10 |

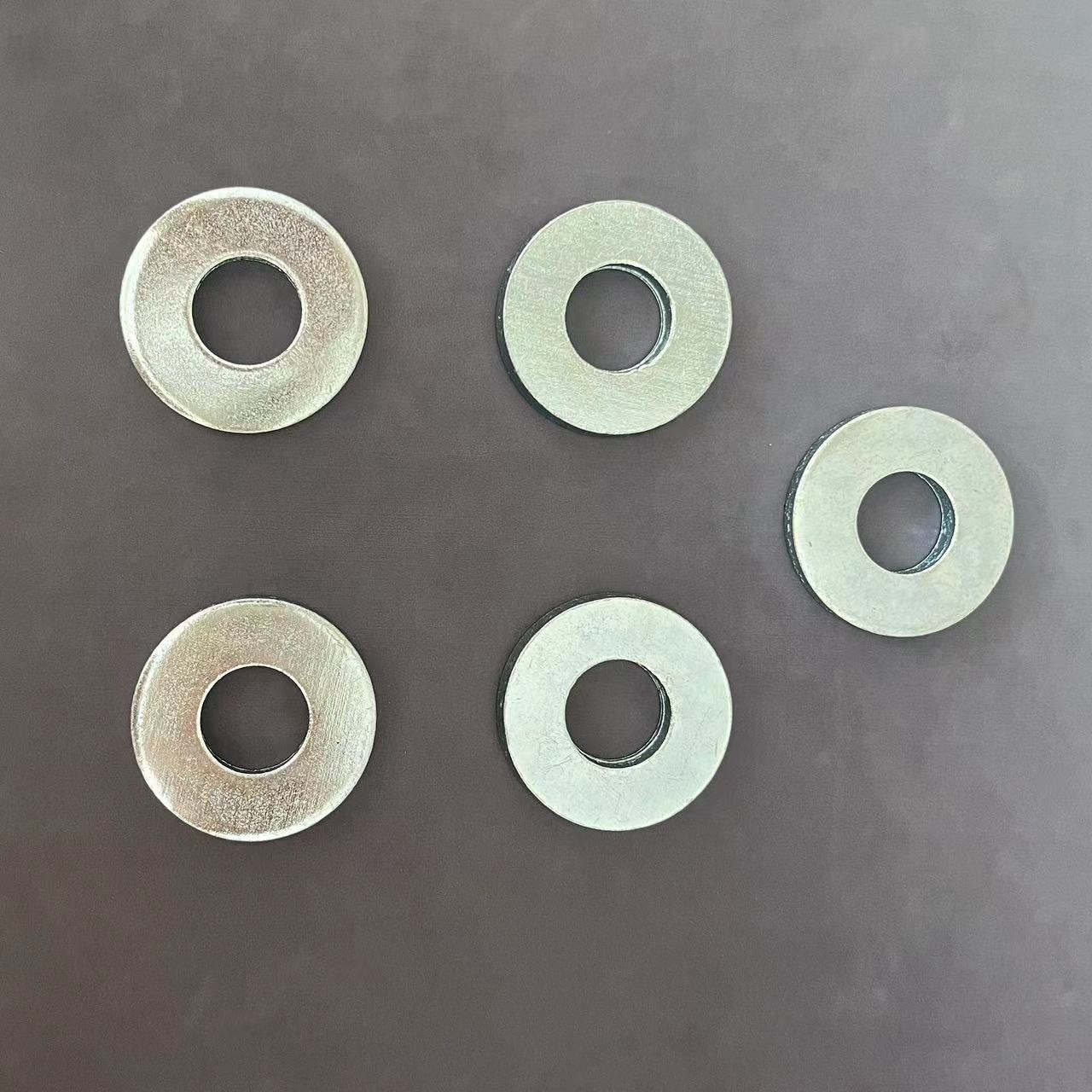

फ्लैट वाशर के लिए उत्पाद चित्र
