DIN6916 फ्लैट स्टील वॉशर HRC35-45 M12-M36 ऑटोमोटिव के लिए ब्लैक ऑक्साइड
फ्लैट स्टील वाशर विवरणः
एक DIN 6916 फ्लैट स्टील वॉशर एक विशिष्ट प्रकार का फ्लैट वॉशर है जो जर्मन इंस्टीट्यूट फॉर मानकीकरण (DIN) द्वारा निर्धारित मानकों के अनुरूप है।ये वाशर आम तौर पर संरचनात्मक इस्पात कार्य और भारी शुल्क अनुप्रयोगों में उपयोग किए जाते हैं जहां उच्च शक्ति कनेक्शन की आवश्यकता होती है.
भारी शुल्क संरचनात्मक वाशर मजबूत वाशर हैं जिन्हें संरचनात्मक अनुप्रयोगों में उपयोग के लिए डिज़ाइन किया गया है जहां उच्च भार सहन क्षमता, स्थिरता और विश्वसनीयता महत्वपूर्ण हैं।ये वाशर आमतौर पर मानक वाशर की तुलना में मोटे और व्यास में बड़े होते हैं, भारों को वितरित करने और संरचनात्मक घटकों के बीच कनेक्शन को मजबूत करने के लिए बढ़े हुए सतह क्षेत्र प्रदान करता है।
डीआईएन 6916 वाशर आमतौर पर उच्च गुणवत्ता वाले स्टील से निर्मित होते हैं ताकि असाधारण ताकत और स्थायित्व प्रदान किया जा सके, जिससे निर्माण परियोजनाओं में विश्वसनीय प्रदर्शन सुनिश्चित हो सके।
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
संरचनात्मक इस्पात कनेक्शनः
उपयोगः डीआईएन 6916 वाशर आम तौर पर स्टील के संरचनात्मक कनेक्शन जैसे कि स्टील के फ्रेम, पुलों, इमारतों और अन्य संरचनाओं में बोल्ट जोड़ों में उपयोग किए जाते हैं।
पुल निर्माण:
उपयोगः डीआईएन 6916 वाशर का उपयोग अक्सर पुलों और ओवरपास के निर्माण में किया जाता है जहां भारी भार और गतिशील तनावों का समर्थन करने की आवश्यकता होती है।
| आकार |
आंतरिक व्यास (मिनट) |
आंतरिक व्यास (अधिकतम |
बाहर व्यास (अधिकतम |
बाहर व्यास (मिनट) |
मोटाई (नामी आकार) |
मोटाई (अधिकतम |
मोटाई (मिनट) |
अंदर का चैंफर (मिनट) |
अंदर का चैंफर (अधिकतम |
बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 |
56 |
54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
|
एम36 |
37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

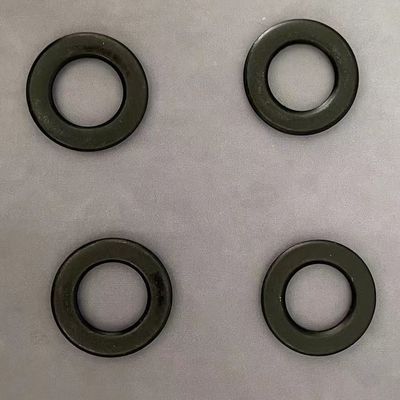

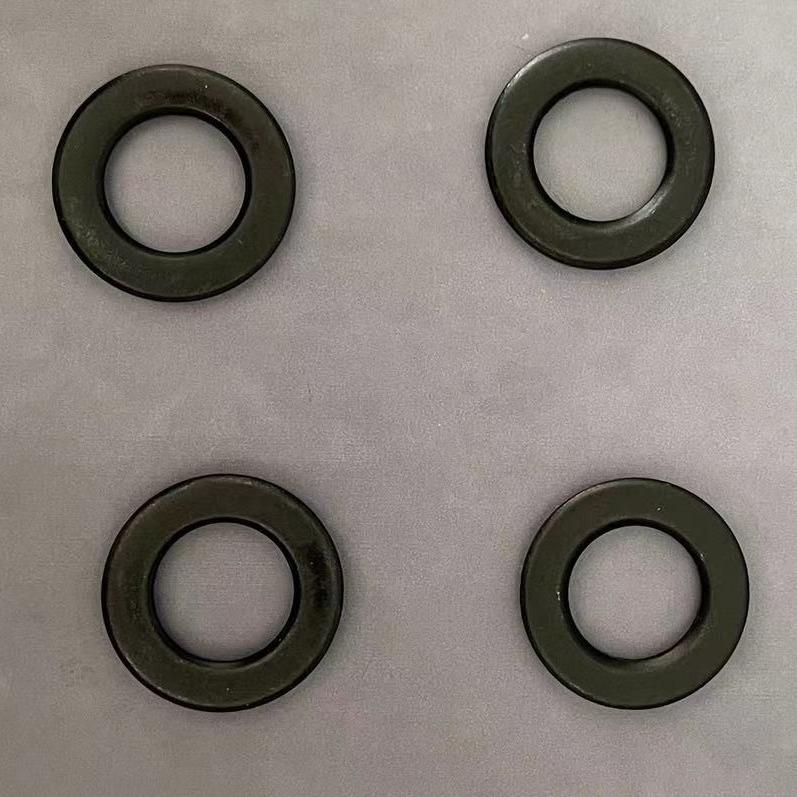

फ्लैट वाशर के लिए उत्पाद चित्र
