मानक:EN14399-6
विवरण:
EN14399-6 वाशर, जिसे फ्लैट स्टील वाशर के रूप में भी जाना जाता है, एक प्रकार का वाशर है जो यूरोपीय मानक EN 14399-6 के अनुरूप है।यह मानक उच्च शक्ति वाले संरचनात्मक वाशरों के लिए आवश्यकताओं को निर्दिष्ट करता है जो उच्च शक्ति वाले बोल्ट और नट्स के साथ संयोजन में उपयोग किए जाते हैं.
डाक्रोमेट एक विशिष्ट प्रकार का कोटिंग है जिसका उपयोग कभी-कभी वाशर के लिए फिनिश विकल्प के रूप में किया जाता है, जिसमें EN14399-6 मानक के अनुरूप भी शामिल हैं।डाक्रोमेट एक स्वामित्व वाली कोटिंग है जो उत्कृष्ट संक्षारण प्रतिरोध प्रदान करती है, उच्च तापमान प्रतिरोध, और स्थायित्व।
जब एक वाशर को डाक्रोमेट से लेपित किया जाता है, तो यह एक ऐसी प्रक्रिया से गुजरता है जिसमें डाक्रोमेट कोटिंग की एक पतली परत सतह पर लगाई जाती है।यह कोटिंग एक सुरक्षात्मक बाधा बनाती है जो जंग को रोकने में मदद करती है और पर्यावरणीय कारकों से अतिरिक्त सुरक्षा प्रदान करती है.
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आंतरिक व्यास |
आंतरिक व्यास (अधिकतम |
बाहर व्यास (अधिकतम |
बाहर व्यास (मिनट) |
मोटाई |
मोटाई |
मोटाई (मिनट) |
अंदर का चैंफर |
अंदर का चैंफर (अधिकतम |
बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 |
56 |
54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
|
एम36 |
37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

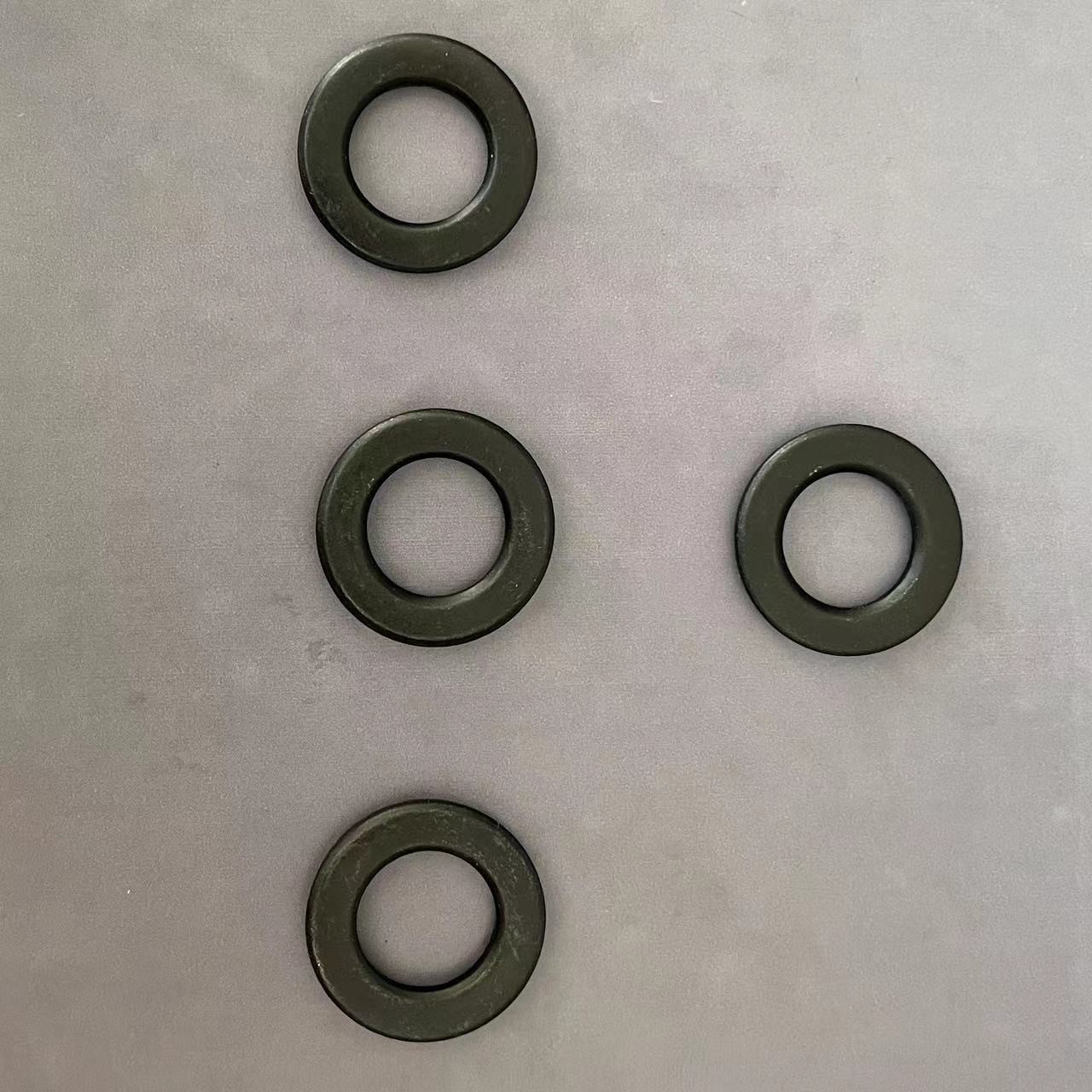

फ्लैट वाशर के लिए उत्पाद चित्र
