मानक:EN14399-6
विवरण:
EN14399-6 वाशर, जिसे फ्लैट स्टील वाशर के रूप में भी जाना जाता है, एक प्रकार का वाशर है जो यूरोपीय मानक EN 14399-6 के अनुरूप है।यह मानक उच्च शक्ति वाले संरचनात्मक वाशरों के लिए आवश्यकताओं को निर्दिष्ट करता है जो उच्च शक्ति वाले बोल्ट और नट्स के साथ संयोजन में उपयोग किए जाते हैं- वाशर को बांधने वाले घटकों के भार को वितरित करने और एक चिकनी असर सतह प्रदान करने के लिए डिज़ाइन किया गया है।
EN14399-6 वाशर विभिन्न आकारों में उपलब्ध है, जो M12 से M36 तक है। आकार विनिर्देश में "M" इंगित करता है कि वाशर मीट्रिक आयामों का पालन करता है,और "एम" के बाद की संख्या मिमी में वॉशर के नाममात्र व्यास को दर्शाता है.
जबकि EN14399-6 मानक में विशेष रूप से ब्लैक ऑक्साइड का उल्लेख नहीं किया गया है, जो कि वाशर के लिए एक मानक फिनिश विकल्प है,यह संभव है कि एक काले ऑक्साइड खत्म के साथ EN14399-6 के अनुरूप फ्लैट स्टील washers मिलब्लैक ऑक्साइड एक सतह उपचार है जो स्टील भागों को काला रंग और कुछ संक्षारण प्रतिरोध प्रदान करता है। यह आमतौर पर विभिन्न औद्योगिक अनुप्रयोगों में उपयोग किया जाता है, जिसमें फास्टनर और वाशर शामिल हैं।
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आंतरिक व्यास (मिनट) |
आंतरिक व्यास (अधिकतम |
बाहर व्यास (अधिकतम |
बाहर व्यास (मिनट) |
मोटाई (नामी आकार) |
मोटाई (अधिकतम |
मोटाई (मिनट) |
अंदर का चैंफर (मिनट) |
अंदर का चैंफर (अधिकतम |
बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 |
56 |
54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
|
एम36 |
37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

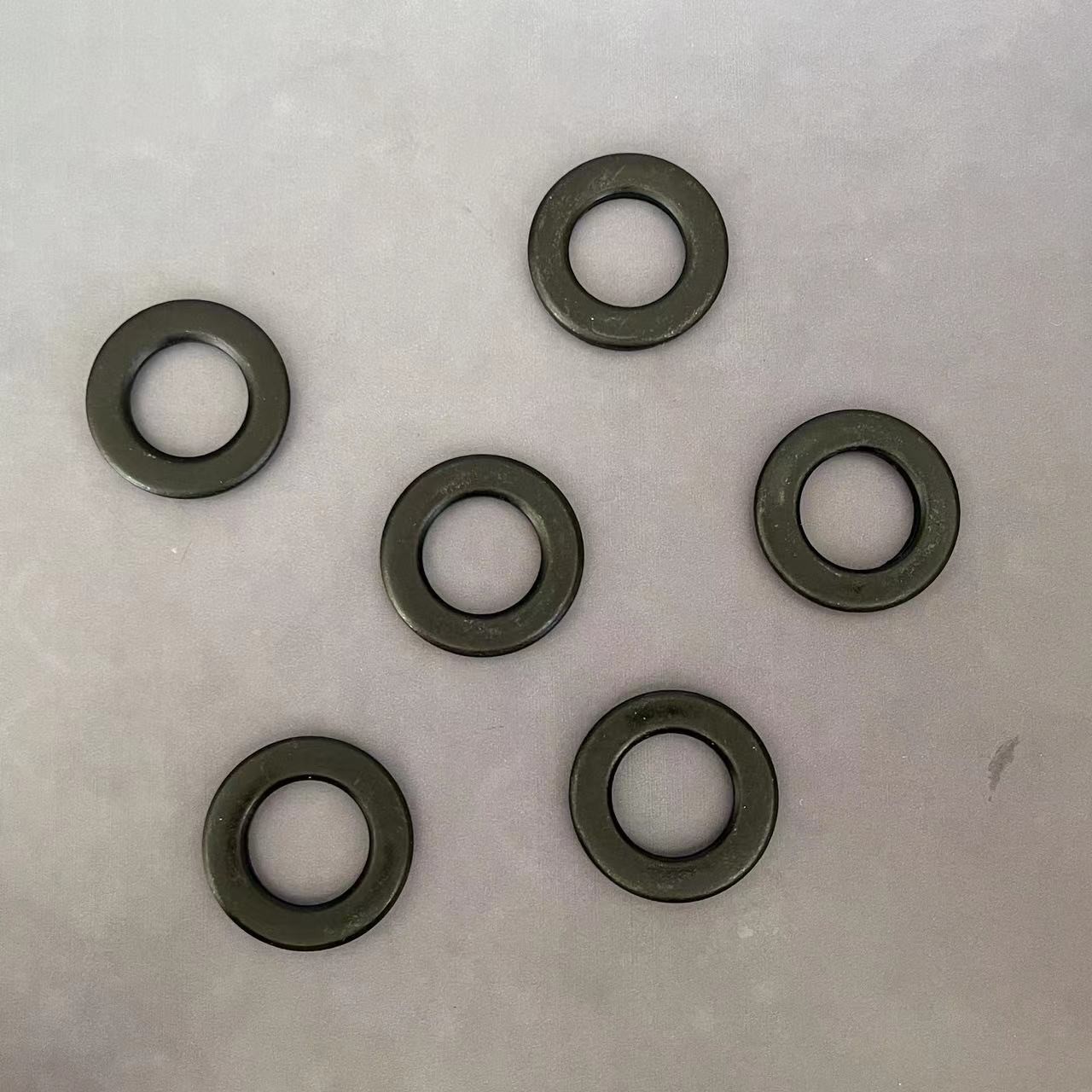

फ्लैट वाशर के लिए उत्पाद चित्र
