मानक:EN14399-6
विवरण:
EN14399-6 वाशर, जिसे फ्लैट स्टील वाशर के रूप में भी जाना जाता है, एक प्रकार का वाशर है जो यूरोपीय मानक EN 14399-6 के अनुरूप है।यह मानक उच्च शक्ति वाले संरचनात्मक वाशरों के लिए आवश्यकताओं को निर्दिष्ट करता है जो उच्च शक्ति वाले बोल्ट और नट्स के साथ संयोजन में उपयोग किए जाते हैं.
EN14399-6 वाशर विभिन्न आकारों में उपलब्ध है, जो M12 से M36 तक है। आकार विनिर्देश में "M" इंगित करता है कि वाशर मीट्रिक आयामों का पालन करता है,और "एम" के बाद की संख्या मिमी में वॉशर के नाममात्र व्यास को दर्शाता है.
परिष्करण के संबंध में, EN14399-6 वाशर के लिए एक आम विकल्प जिंक चढ़ाना है। जिंक चढ़ाना जंग प्रतिरोध प्रदान करने के लिए वाशर पर लागू एक सतह कोटिंग है।इसमें जस्ता आयनों वाले स्नान में वाशिंग मशीन को डुबोया जाता है, जो एक इलेक्ट्रोकेमिकल प्रक्रिया के माध्यम से वॉशर की सतह पर चिपके रहते हैं। परिणामस्वरूप जिंक कोटिंग वॉशर को जंग और अन्य प्रकार के संक्षारण से बचाने में मदद करती है।
जिंक-प्लेटेड EN14399-6 वाशर आम तौर पर उपलब्ध हैं और व्यापक रूप से विभिन्न अनुप्रयोगों में उपयोग किए जाते हैं। वे वाशर के लिए एक प्रभावी और किफायती संक्षारण प्रतिरोधी खत्म प्रदान करते हैं।
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आंतरिक व्यास (मिनट) |
आंतरिक व्यास (अधिकतम |
बाहर व्यास (अधिकतम |
बाहर व्यास (मिनट) |
मोटाई (नामी आकार) |
मोटाई (अधिकतम |
मोटाई (मिनट) |
अंदर का चैंफर (मिनट) |
अंदर का चैंफर (अधिकतम |
बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 |
56 |
54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
|
एम36 |
37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

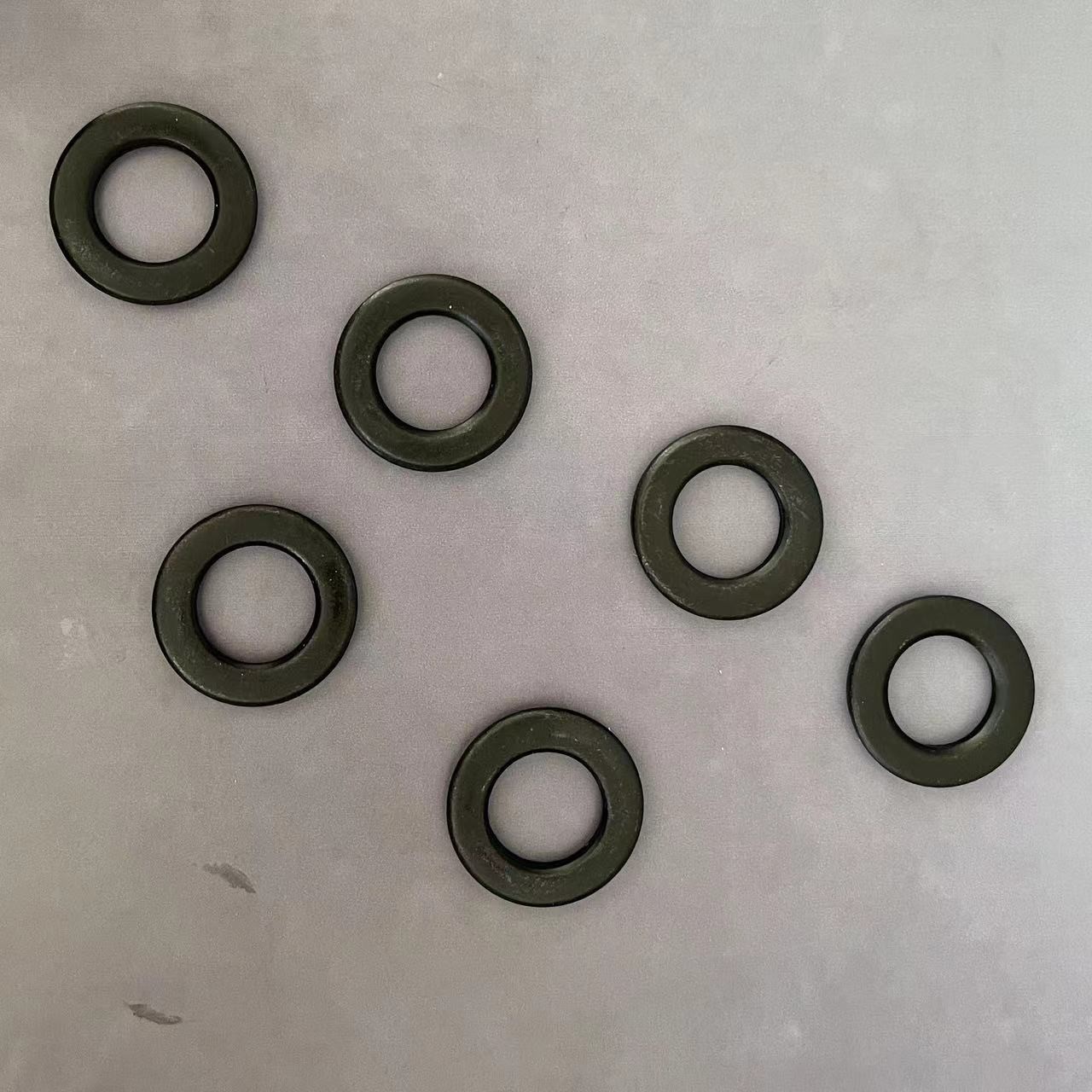

फ्लैट वाशर के लिए उत्पाद चित्र
