F436 संरचनात्मक स्टील वाशर; निर्माण के लिए जस्ता लेपित
मानक:F436
F436 संरचनात्मक स्टील वाशर का विवरणः
F436 स्ट्रक्चरल स्टील वॉशर विभिन्न निर्माण और औद्योगिक अनुप्रयोगों में स्ट्रक्चरल बोल्ट के साथ उपयोग के लिए डिज़ाइन किए गए कठोर, परिपत्र वॉशर हैं।ये वाशर एएसटीएम एफ 436 मानक द्वारा निर्दिष्ट हैं, जिसमें उच्च शक्ति वाले बोल्टों के साथ उपयोग किए जाने वाले कठोर स्टील के वाशर के लिए आवश्यकताओं की रूपरेखा दी गई है।
F436 वाशर विभिन्न आकारों में उपलब्ध है, जो व्यास में 1/4 "से 4" तक होता है।आकार इंच में निर्दिष्ट किया गया है और यह इसके साथ उपयोग करने के लिए डिज़ाइन किए गए फास्टनर के नाममात्र व्यास से मेल खाता है.
| सामग्री | 45#/40CR |
| आकार | 1/4 "-4" |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
उच्च शक्तिःF436 वाशरों का कठोर इस्पात निर्माण उच्च तन्यता शक्ति और स्थायित्व सुनिश्चित करता है, जिससे वे मांग वाले अनुप्रयोगों के लिए उपयुक्त होते हैं।
विश्वसनीयताःये वाशर संरचनात्मक तत्वों के बीच एक सुरक्षित कनेक्शन प्रदान करते हैं, जिससे लोड के तहत बोल्ट ढीला होने या विफल होने का जोखिम कम होता है।
| आकार | आंतरिक व्यास (min) | आंतरिक व्यास ((अधिकतम) |
बाहरी व्यास (मिनट) |
बाहरी व्यास (अधिकतम) |
मोटाई (अधिकतम |
नाममात्र आकार |
मोटाई (मिनट) |
|---|---|---|---|---|---|---|---|
|
चौथाई" |
7.137 |
7.925 | 15.087 | 15.875 | 2 | 1.65 | 1.2954 |
| 5/16" | 8.737 | 9.525 | 16.662 | 17.45 | 2 | 1.65 | 1.2954 |
| 3/8" | 10.312 |
11.1 |
19.837 | 20.65 | 2 | 1.65 | 1.2954 |
| 7/16" |
11.912 |
12.7 | 22.63 | 23.41 | 2 | 1.65 | 1.2954 |
| 1/2" | 13.487 | 14.3 | 26.187 | 27.787 | 4.95 | 3.47 | 2.4638 |
| 9/16" | 15.087 | 15.9 | 29.311 | 30.91 | 4.95 | 3.47 | 2.4638 |
| 5/8" | 17.45 | 18.26 | 32.537 | 34.137 | 4.95 | 3.8 | 3.0988 |
| 3/4" | 20.65 | 21.43 | 37 | 38.1 | 4.95 | 3.8 | 3.0988 |
| 7/8" | 23.8 | 24.587 | 43.662 | 45.237 | 4.95 | 3.97 | 3.4544 |
| 1" | 28.575 | 29.36 | 50.012 | 51.587 | 4.95 | 3.97 | 3.4544 |
| 1-1/8" | 31.75 | 32.537 | 56.362 | 57.937 | 4.95 | 3.97 | 3.4544 |
| 1-1/4" | 34.925 | 35.712 | 62.712 | 64.287 | 4.95 | 3.97 | 3.4544 |
| 1-3/8" | 38.10 | 39.7 | 68.25 | 70.63 | 4.95 | 3.97 | 3.4544 |
| 1-1/2" | 41.275 | 42.062 | 75.412 | 76.987 | 4.95 | 3.97 | 3.4544 |
| 1-5/8" | 44.45 | 46.01 | 80.99 | 84.11 | 7.1 | 6 | 4.53 |
| 1-3/4" | 47.63 | 49.23 | 84.12 | 87.29 | 7.1 | 6 | 4.53 |
| 1-7/8" | 50.80 | 52.36 | 87.34 | 90.46 | 7.1 | 6 | 4.53 |
| 2" | 53.98 | 55.58 | 93.65 | 96.81 | 7.1 | 6 | 4.53 |
| 2-1/4" | 60.33 | 61.93 | 100 | 103.16 | 8.62 | 7.3 | 6.1 |
| 2 1/2 " | 66.68 | 68.28 | 112.7 | 115.86 | 8.62 | 7.3 | 6.1 |
| 2-3/4" | 73.03 | 74.63 | 125.4 | 128.56 | 8.62 | 7.3 | 6.1 |
| 3" | 79.38 | 80.98 | 138.1 | 142.82 | 8.62 | 7.3 | 6.1 |
| 3-1/4" | 85.73 | 88.9 | 149.23 | 155.52 | 8.62 | 7.3 | 6.1 |
| 3-1/2" | 92.08 | 95.25 | 161.93 | 168.22 | 8.62 | 7.3 | 6.1 |
| 3-3/4" | 98.43 | 101.6 | 174.63 | 180.92 | 8.62 | 7.3 | 6.1 |
| 4" | 104.78 | 107.95 | 187.33 | 193.62 | 8.62 | 7.3 | 6.1 |

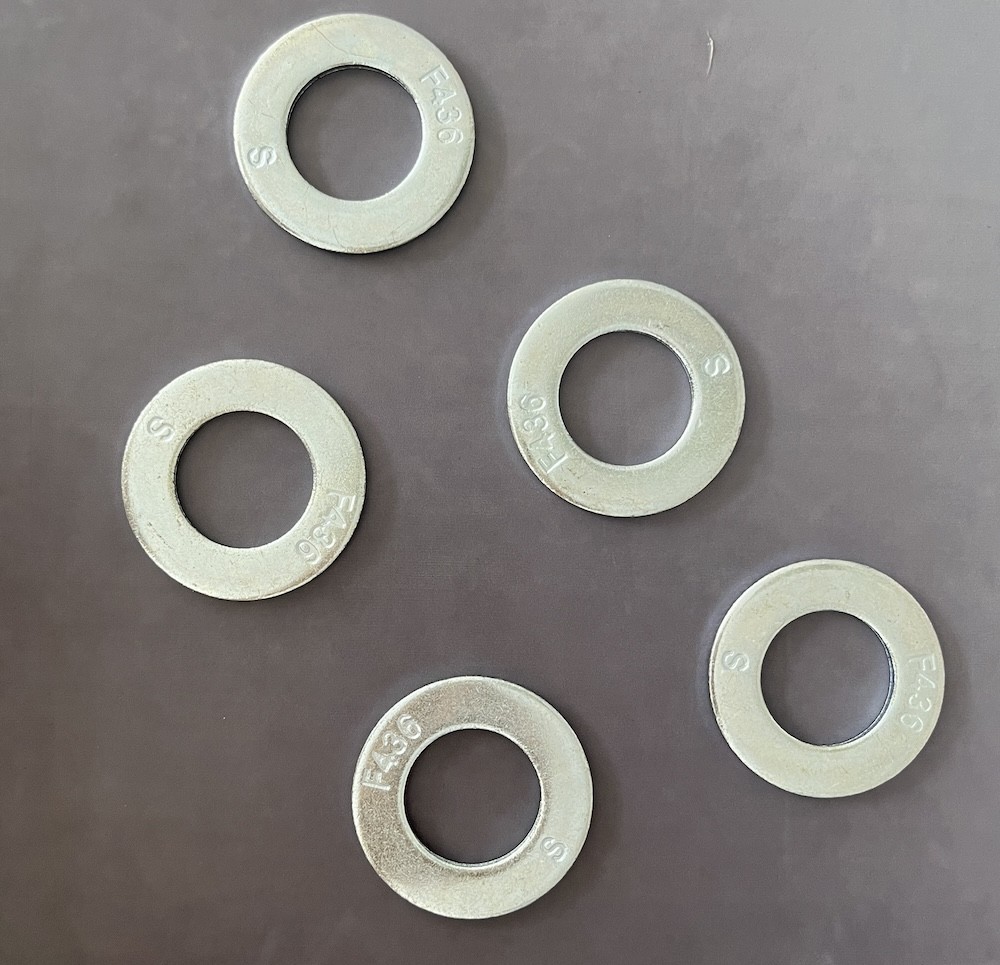

फ्लैट वाशर के लिए उत्पाद चित्र
