मानक:DIN6916
विवरण:
DIN 6916 वाशर, जिसे संरचनात्मक स्टील वाशर के रूप में भी जाना जाता है, एक प्रकार का वाशर है जो DIN 6916 मानक के अनुरूप है। इन वाशरों का उपयोग आमतौर पर निर्माण, इंजीनियरिंग,और औद्योगिक अनुप्रयोगों जहां उच्च भार सहन क्षमता और स्थायित्व की आवश्यकता होती है.
M12-M36 आकार सीमा से पता चलता है कि ये वाशर व्यास में M12 से M36 तक के बोल्ट या घुमावदार फास्टनरों के साथ उपयोग के लिए उपयुक्त हैं।
सतह खत्म के संबंध में, DIN 6916 वाशर काले ऑक्साइड खत्म के साथ उपलब्ध हो सकते हैं। ब्लैक ऑक्साइड एक रूपांतरण कोटिंग है जो वाशर की सतह पर काले ऑक्साइड की एक पतली परत बनाता है।यह खत्म कुछ संक्षारण प्रतिरोध प्रदान करता है और एक आकर्षक काला उपस्थिति भी प्रदान करता है.
काला ऑक्साइड फिनिश वाशर की स्थायित्व और जंग प्रतिरोध में सुधार करने में मदद करता है, जिससे यह उन अनुप्रयोगों के लिए उपयुक्त हो जाता है जहां मध्यम संक्षारण प्रतिरोध की आवश्यकता होती है।
DIN 6916 वाशर के लिए काले ऑक्साइड फिनिश का विकल्प कार्यक्षमता और सौंदर्यशास्त्र का एक संयोजन प्रदान कर सकता है,विशेष रूप से अनुप्रयोगों में जहां जंग प्रतिरोध और दृश्य अपील दोनों महत्वपूर्ण कारक हैं.
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आंतरिक व्यास (मिनट) |
आंतरिक व्यास (अधिकतम |
बाहर व्यास (अधिकतम |
बाहर व्यास (मिनट) |
मोटाई (नामी आकार) |
मोटाई (अधिकतम |
मोटाई (मिनट) |
अंदर का चैंफर (मिनट) |
अंदर का चैंफर (अधिकतम |
बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 |
56 |
54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
|
एम36 |
37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

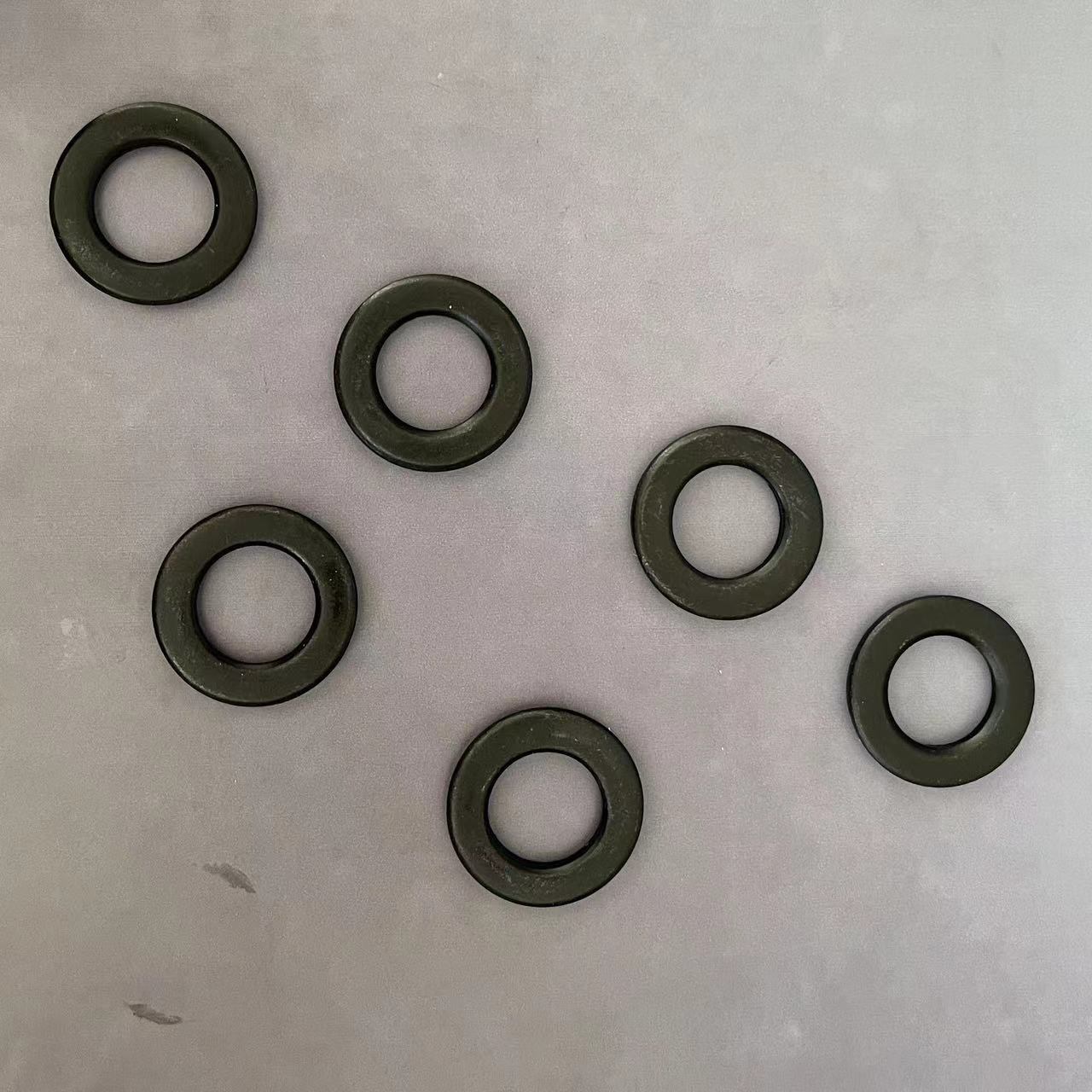

फ्लैट वाशर के लिए उत्पाद चित्र
