मानक:DIN6916
विवरण:
DIN 6916 वाशर, जिसे संरचनात्मक स्टील वाशर के रूप में भी जाना जाता है, एक प्रकार का वाशर है जो DIN 6916 मानक के अनुरूप है। इन वाशरों का उपयोग आमतौर पर निर्माण, इंजीनियरिंग,और औद्योगिक अनुप्रयोगों जहां उच्च भार सहन क्षमता और स्थायित्व की आवश्यकता होती है.
M12-M36 आकार सीमा से पता चलता है कि ये वाशर व्यास में M12 से M36 तक के बोल्ट या घुमावदार फास्टनरों के साथ उपयोग के लिए उपयुक्त हैं।
जब सतह खत्म करने की बात आती है, तो DIN 6916 वॉशर दो सामान्य विकल्पों के साथ उपलब्ध हो सकते हैंः जिंक चढ़ाना और गर्म डुबकी गैल्वनाइजिंग (एचडीजी) ।
जस्ता कोटिंग में वाशर की सतह पर जस्ता की एक सुरक्षात्मक परत लगाना शामिल है। यह कोटिंग जंग प्रतिरोध प्रदान करती है, जंग को रोकने में मदद करती है और वाशर के जीवनकाल को बढ़ाती है।जस्ता लेपित DIN 6916 वाशर उन अनुप्रयोगों के लिए उपयुक्त हैं जहां मध्यम संक्षारण प्रतिरोध की आवश्यकता होती है.
हॉट-डिप गैल्वनाइजिंग (एचडीजी) एक ऐसी प्रक्रिया है जिसमें वाशर को पिघले हुए जिंक के स्नान में डुबोया जाता है, जिसके परिणामस्वरूप जिंक कोटिंग की मोटी परत होती है।एचडीजी संक्षारण सुरक्षा बढ़ाता है, इसे ऐसे अनुप्रयोगों के लिए उपयुक्त बनाता है जहां वाशर को कठोर वातावरण या संक्षारक पदार्थों के संपर्क में लाया जाएगा।
जस्ता कोटिंग और एचडीजी के बीच का विकल्प आवेदन की विशिष्ट आवश्यकताओं पर निर्भर करता है,जिसमें आवश्यक संक्षारण प्रतिरोध का स्तर और पर्यावरण की स्थितियां शामिल हैं जिनसे वॉशर का सामना किया जाएगादोनों विकल्प साधारण स्टील वाशर की तुलना में बेहतर संक्षारण प्रतिरोध प्रदान करते हैं, जिससे अधिक स्थायित्व और दीर्घायु प्राप्त होता है।
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आंतरिक व्यास |
आंतरिक व्यास (अधिकतम |
बाहर व्यास (अधिकतम |
बाहर व्यास (मिनट) |
मोटाई |
मोटाई |
मोटाई (मिनट) |
अंदर का चैंफर |
अंदर का चैंफर (अधिकतम |
बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 |
56 |
54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
|
एम36 |
37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

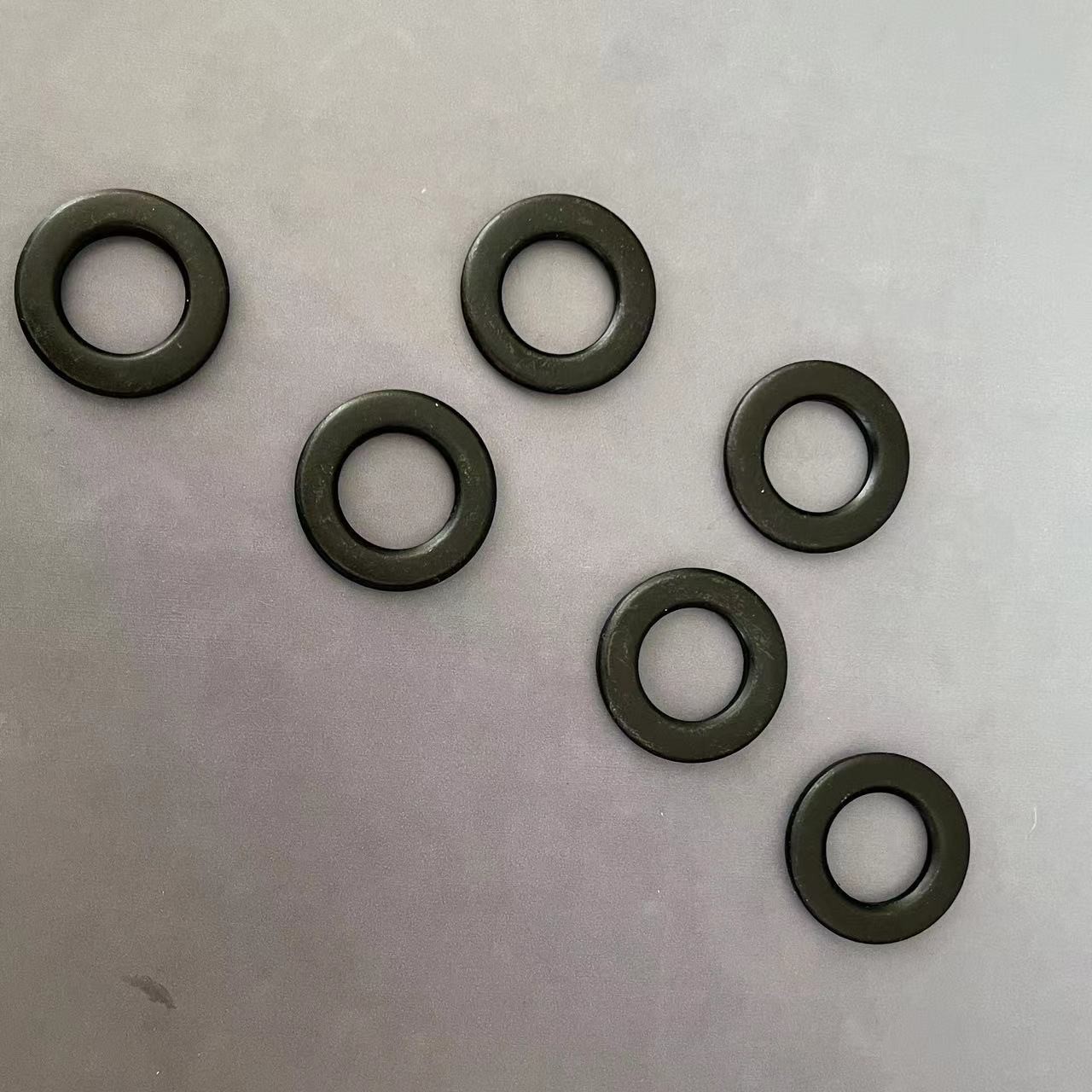

फ्लैट वाशर के लिए उत्पाद चित्र
