मानक:एसएई
विवरण:
एसएई वाशर, जिसे स्ट्रक्चरल स्टील वाशर के रूप में भी जाना जाता है, संयुक्त राज्य अमेरिका में आमतौर पर इस्तेमाल होने वाला एक प्रकार का वाशर है। यह एसएई (सोसाइटी ऑफ ऑटोमोटिव इंजीनियर्स) आकार प्रणाली के अनुरूप है।
एसएई वाशर स्ट्रक्चरल स्टील से बना है, जो एक प्रकार का स्टील है जिसे विशेष रूप से संरचनात्मक अनुप्रयोगों में उपयोग के लिए डिज़ाइन और निर्मित किया गया है। यह उच्च शक्ति और स्थायित्व प्रदान करता है,यह मांग वाले अनुप्रयोगों के लिए उपयुक्त बनाता है जहां भार सहन क्षमता महत्वपूर्ण है.
एसएई वाशर विभिन्न आकारों में उपलब्ध हैं जो व्यास में 1/4 "से 3" तक होते हैं। आकार इंच में निर्दिष्ट है और यह इसके साथ उपयोग करने के लिए डिज़ाइन किए गए फास्टनर के नाममात्र व्यास को संदर्भित करता है।
सतह की समाप्ति के मामले में, SAE वॉशर दो मुख्य रूपों में पाए जा सकते हैंः सादा और डाक्रोमेट।
1.प्लेन फिनिश: स्लेन फिनिश वाशर में एक बुनियादी, गैर-कोटेड सतह होती है। वे आमतौर पर उन अनुप्रयोगों में उपयोग किए जाते हैं जहां संक्षारण प्रतिरोध प्राथमिक चिंता नहीं है,जैसे कि सूखे वातावरण में या जब फास्टनरों को अन्य साधनों से संरक्षित किया जाता है (ई(जैसे, कोटिंग्स, स्नेहक) ।
2डाक्रोमेट कोटिंगः डाक्रोमेट एक प्रकार का कोटिंग है जो वाशर को उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है। यह एक पतला,गैर-इलेक्ट्रोलाइटिक कोटिंग जो जंग और अन्य रूपों से जंग से बेहतर सुरक्षा प्रदान करती हैडाक्रोमेट-लेपित वाशर का उपयोग आमतौर पर उन अनुप्रयोगों में किया जाता है जहां नमी, रसायनों या अन्य संक्षारक तत्वों के संपर्क में आने की उम्मीद है।
सादा फिनिश या डाक्रोमेट कोटिंग के बीच का विकल्प आपके आवेदन की विशिष्ट आवश्यकताओं पर निर्भर करता है, जिसमें पर्यावरण की स्थिति और आवश्यक संक्षारण प्रतिरोध का स्तर शामिल है।
| सामग्री | 45#/40CR |
| आकार | 1/4 "-3" |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आन्तरिक व्यास (max) |
आन्तरिक व्यास ((मिनट) |
बाहर व्यास (max) |
बाहर व्यास ((मिनट) |
मोटाई (अधिकतम |
मोटाई (मिनट) |
| चौथाई" | 16.26 | 15.75 | 7.52 | 7.01 | 2.03 | 1.3 |
| 5/16" | 17.36 | 17.3 | 9.12 | 8.61 | 2.03 | 1.3 |
| 3/8" | 21 | 20.45 | 10.59 | 10.19 | 2.03 | 1.3 |
| 7/16" | 23.8 | 23.24 | 12.29 | 11.79 | 2.03 | 1.3 |
| 1/2" | 27.74 | 26.8 | 13.87 | 13.36 | 3.07 | 1.88 |
| 9/16" | 30.12 | 29.18 | 15.47 | 14.96 | 3.07 | 1.88 |
| 5/8" | 34.09 | 33.15 | 17.42 | 16.48 | 3.07 | 1.88 |
| 3/4" | 38.07 | 37.13 | 21.39 | 20.45 | 4.06 | 2.74 |
| 7/8" | 45.21 | 44.27 | 24.58 | 23.65 | 4.06 | 2.74 |
| 1" | 51.56 | 50.62 | 27.74 | 26.8 | 4.06 | 2.74 |
| 1-1/8" | 57.91 | 56.97 | 32.51 | 31.57 | 4.06 | 2.74 |
| 1-1/4" | 64.26 | 63.32 | 35.69 | 34.75 | 4.88 | 3.45 |
| 1-3/8" | 70.61 | 69.67 | 38.86 | 37.92 | 4.88 | 3.45 |
| 1-1/2" | 76.96 | 76.02 | 42.04 | 41.1 | 4.88 | 3.45 |

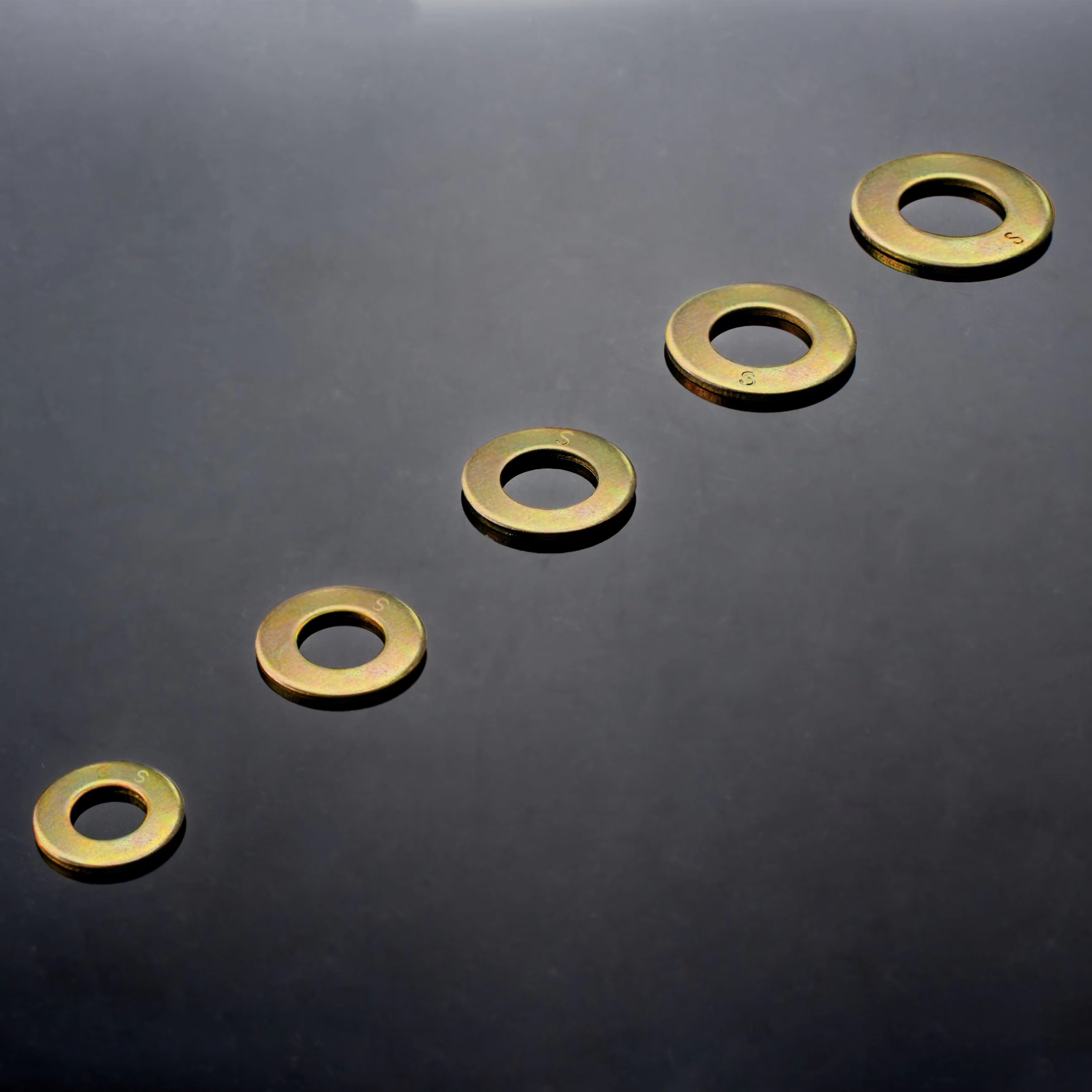

फ्लैट वाशर के लिए उत्पाद चित्र
