DIN9021 जस्ता लेपित/HDG संरचनात्मक स्टील वाशर M6-M100 भारी मशीनरी के लिए
डीआईएन 9021 संरचनात्मक स्टील वाशर का विवरणः
डीआईएन 9021 संरचनात्मक स्टील वाशर मानक फ्लैट वाशर हैं जिन्हें जर्मन मानक संस्थान, ड्यूशस इंस्टीट्यूट फॉर नॉर्मिंग (डीआईएन) द्वारा निर्धारित विनिर्देशों को पूरा करने के लिए डिज़ाइन किया गया है।ये वाशर विशेष रूप से संरचनात्मक अनुप्रयोगों के लिए डिज़ाइन किए गए हैं जहां भार वितरण, स्थिरता और विश्वसनीयता महत्वपूर्ण हैं।
कुछ डीआईएन 9021 संरचनात्मक स्टील वाशर कठोर वातावरण में जंग और जंग से बचाने के लिए जंग प्रतिरोधी कोटिंग जैसे गर्म डुबकी गैल्वनाइजिंग या जिंक कोटिंग के साथ आ सकते हैं,उन्हें बाहरी और उजागर अनुप्रयोगों के लिए उपयुक्त बनाना.
| सामग्री | 45#/40CR |
| आकार | M6-M100 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
वेरिएंटः
सादा खत्मः DIN 9021 वाशर में आम तौर पर एक सादा खत्म होता है,लेकिन वे विभिन्न वातावरणों में बढ़ी हुई स्थायित्व के लिए जस्ता चढ़ाना या अन्य संक्षारण प्रतिरोधी खत्म जैसे कोटिंग के साथ भी उपलब्ध हो सकते हैं.
अनुप्रयोग:
सामान्य उद्देश्य:डीआईएन 9021 फ्लैट स्टील वाशर का व्यापक रूप से विभिन्न अनुप्रयोगों में उपयोग किया जाता है, जिसमें मशीनरी असेंबली, ऑटोमोटिव, निर्माण और अन्य औद्योगिक क्षेत्र शामिल हैं।
संरचनात्मक संबंध:इनका उपयोग संरचनात्मक कनेक्शनों में किया जाता है, जहां असेंबली की अखंडता और स्थिरता बनाए रखने के लिए भार का समान वितरण महत्वपूर्ण है।
| आकार |
आन्तरिक व्यास ((मिनट) |
आन्तरिक व्यास (max) |
बाहर व्यास (max) |
बाहर व्यास ((मिनट) |
मोटाई (अधिकतम |
नाममात्र आकार |
मोटाई (मिनट) |
| 2.7 | 2.7 | 2.84 | 8 | 7.64 | 0.9 | 0.8 |
0.7 |
| 3.2 | 3.2 | 3.38 | 9 | 8.64 | 0.9 | 0.8 | 0.7 |
| 3.7 | 3.7 | 3.88 | 11 | 10.57 | 0.9 | 0.8 | 0.7 |
| 4.3 | 4.3 | 4.48 | 12 | 11.57 | 1.1 | 1 | 0.9 |
| 5.3 | 5.3 | 5.48 | 15 | 14.57 | 1.4 | 1.2 | 1 |
| 6.4 | 6.4 | 6.62 | 18 | 17.57 | 1.8 | 1.6 | 1.4 |
| 7.4 | 7.4 | 7.62 | 22 | 21.48 | 2.2 | 2 | 1.8 |
| 8.4 | 8.4 | 8.62 | 24 | 23.48 | 2.2 | 2 | 1.8 |
| 10.5 | 10.5 | 10.77 | 30 | 29.48 | 2.7 | 2.5 | 2.3 |
| 13 | 13 | 13.27 | 37 | 36.38 | 3.3 | 3 | 2.7 |
| 15 | 15 | 15.27 | 44 | 43.38 | 3.3 | 3 | 2.7 |
| 17 | 17 | 17.27 | 50 | 49.38 | 3.3 | 3 | 2.7 |
| 20 | 20 | 20.52 | 56 | 54.1 | 4.6 | 4 | 3.4 |
| 22 | 22 | 22.52 | 60 | 58.1 | 4.6 | 4 | 3.4 |
| 26 | 26 | 26.84 | 72 | 70.1 | 6 | 5 | 4 |
| 33 | 33 | 34 | 92 | 89.8 | 7 | 6 | 5 |
| 39 | 39 | 40 | 110 | 107.8 | 9.2 | 8 | 6.8 |

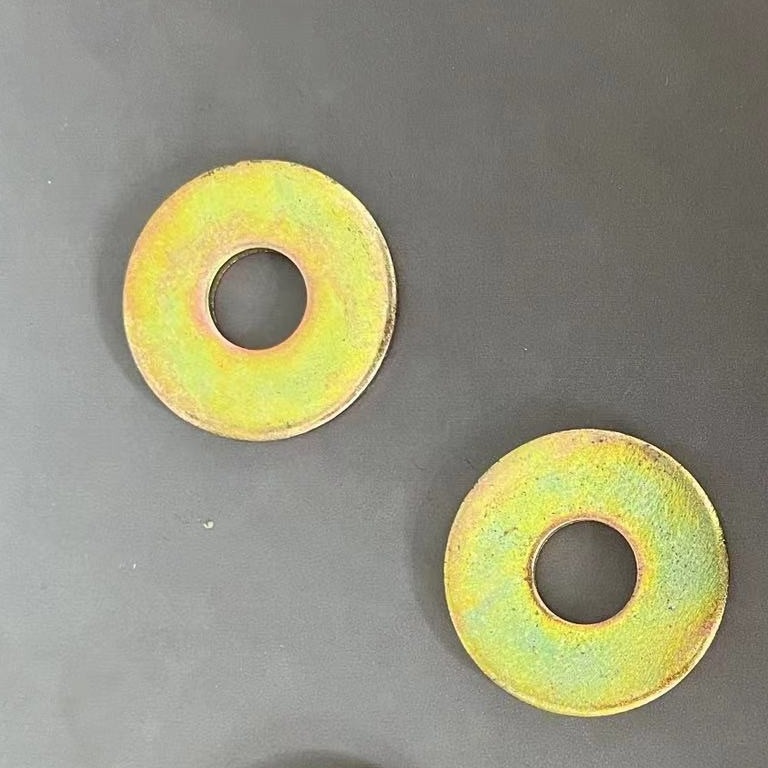

फ्लैट वाशर के लिए उत्पाद चित्र
