DIN9021 जस्ता लेपित/HDG संरचनात्मक स्टील वाशर, M6-M100 ऑटोमोबाइल विनिर्माण के लिए
डीआईएन 9021 संरचनात्मक स्टील वाशर का विवरणः
डीआईएन 9021 संरचनात्मक स्टील वाशर मानक फ्लैट वाशर हैं जिन्हें जर्मन मानक संस्थान, ड्यूशस इंस्टीट्यूट फॉर नॉर्मिंग (डीआईएन) द्वारा निर्धारित विनिर्देशों को पूरा करने के लिए डिज़ाइन किया गया है।ये वाशर विशेष रूप से संरचनात्मक अनुप्रयोगों के लिए डिज़ाइन किए गए हैं जहां भार वितरण, स्थिरता और विश्वसनीयता महत्वपूर्ण हैं।
कुछ डीआईएन 9021 संरचनात्मक स्टील वाशर कठोर वातावरण में जंग और जंग से बचाने के लिए जंग प्रतिरोधी कोटिंग जैसे गर्म डुबकी गैल्वनाइजिंग या जिंक कोटिंग के साथ आ सकते हैं,उन्हें बाहरी और उजागर अनुप्रयोगों के लिए उपयुक्त बनाना.
| सामग्री | 45#/40CR |
| आकार | M6-M100 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
संरचनात्मक अभियांत्रिकी:
डीआईएन 9021 संरचनात्मक स्टील वाशर आमतौर पर संरचनात्मक इंजीनियरिंग अनुप्रयोगों में उपयोग किए जाते हैं जैसे कि स्टील फ्रेम निर्माण, पुल निर्माण,और अन्य परियोजनाएं जहां कनेक्शन की अखंडता और स्थिरता महत्वपूर्ण है.
भारी मशीनरीः
इनका उपयोग भारी मशीनरी की असेंबली और अन्य औद्योगिक अनुप्रयोगों में भी किया जाता है जहां विश्वसनीय भार वितरण आवश्यक है।
| आकार |
आन्तरिक व्यास ((मिनट) |
आन्तरिक व्यास (max) |
बाहर व्यास (max) |
बाहर व्यास ((मिनट) |
मोटाई (अधिकतम |
नाममात्र आकार |
मोटाई (मिनट) |
| 2.7 | 2.7 | 2.84 | 8 | 7.64 | 0.9 | 0.8 |
0.7 |
| 3.2 | 3.2 | 3.38 | 9 | 8.64 | 0.9 | 0.8 | 0.7 |
| 3.7 | 3.7 | 3.88 | 11 | 10.57 | 0.9 | 0.8 | 0.7 |
| 4.3 | 4.3 | 4.48 | 12 | 11.57 | 1.1 | 1 | 0.9 |
| 5.3 | 5.3 | 5.48 | 15 | 14.57 | 1.4 | 1.2 | 1 |
| 6.4 | 6.4 | 6.62 | 18 | 17.57 | 1.8 | 1.6 | 1.4 |
| 7.4 | 7.4 | 7.62 | 22 | 21.48 | 2.2 | 2 | 1.8 |
| 8.4 | 8.4 | 8.62 | 24 | 23.48 | 2.2 | 2 | 1.8 |
| 10.5 | 10.5 | 10.77 | 30 | 29.48 | 2.7 | 2.5 | 2.3 |
| 13 | 13 | 13.27 | 37 | 36.38 | 3.3 | 3 | 2.7 |
| 15 | 15 | 15.27 | 44 | 43.38 | 3.3 | 3 | 2.7 |
| 17 | 17 | 17.27 | 50 | 49.38 | 3.3 | 3 | 2.7 |
| 20 | 20 | 20.52 | 56 | 54.1 | 4.6 | 4 | 3.4 |
| 22 | 22 | 22.52 | 60 | 58.1 | 4.6 | 4 | 3.4 |
| 26 | 26 | 26.84 | 72 | 70.1 | 6 | 5 | 4 |
| 33 | 33 | 34 | 92 | 89.8 | 7 | 6 | 5 |
| 39 | 39 | 40 | 110 | 107.8 | 9.2 | 8 | 6.8 |

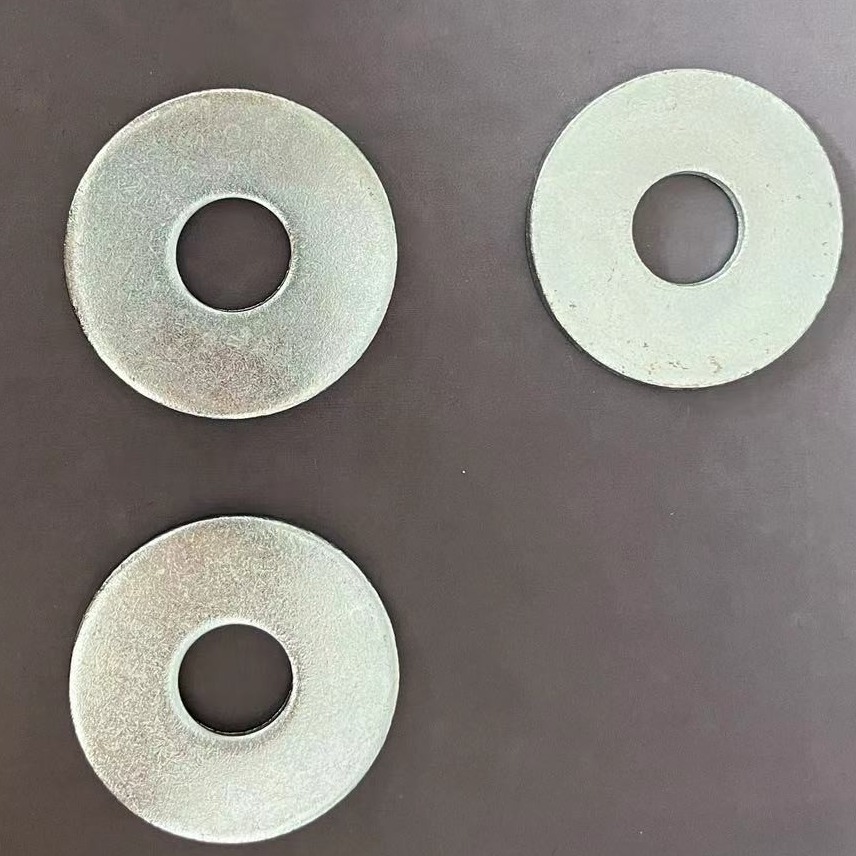

फ्लैट वाशर के लिए उत्पाद चित्र
