DIN9021 वाशर/फ्लैट स्टील वाशर, M6-M100, सादा/डाक्रोमेट
डीआईएन 9021 फ्लैट स्टील वाशर का विवरणः
डीआईएन 9021 फ्लैट स्टील वॉशर मानक फ्लैट वॉशर हैं जो जर्मन इंस्टीट्यूट फॉर मानकीकरण (डीआईएन) द्वारा उल्लिखित विनिर्देशों का पालन करते हैं।इन washers एक बोल्ट या नट के सिर के नीचे एक समान असर सतह प्रदान करने के लिए डिज़ाइन किया गया है, लोड को एक व्यापक क्षेत्र पर वितरित करना और बांधने वाली सामग्री को नुकसान से रोकना।
सामग्रीः
उच्च-गुणवत्ता वाले स्टीलः डीआईएन 9021 फ्लैट स्टील वाशर आमतौर पर उच्च-गुणवत्ता वाले स्टील से निर्मित होते हैं, विभिन्न अनुप्रयोगों के लिए उपयुक्त ताकत और स्थायित्व प्रदान करते हैं।
डिजाइनः
फ्लैट सर्कुलर आकार: इन वाशर में एक फ्लैट, सर्कुलर डिजाइन होता है जिसमें केंद्र में स्थित एक छेद होता है, जो बांधने वाले से भार को वितरित करने के लिए एक चिकनी और समान सतह प्रदान करता है।
मानकीकृत आयामः डीआईएन 9021 वाशर मानक में उल्लिखित विशिष्ट आयामों के अनुरूप हैं ताकि संबंधित बोल्ट और नट्स के साथ संगतता सुनिश्चित की जा सके।
| सामग्री | 45#/40CR |
| आकार | M6-M100 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आन्तरिक व्यास ((मिनट) |
आन्तरिक व्यास (max) |
बाहर व्यास (max) |
बाहर व्यास ((मिनट) |
मोटाई (अधिकतम |
नाममात्र आकार |
मोटाई (मिनट) |
| 2.7 | 2.7 | 2.84 | 8 | 7.64 | 0.9 | 0.8 |
0.7 |
| 3.2 | 3.2 | 3.38 | 9 | 8.64 | 0.9 | 0.8 | 0.7 |
| 3.7 | 3.7 | 3.88 | 11 | 10.57 | 0.9 | 0.8 | 0.7 |
| 4.3 | 4.3 | 4.48 | 12 | 11.57 | 1.1 | 1 | 0.9 |
| 5.3 | 5.3 | 5.48 | 15 | 14.57 | 1.4 | 1.2 | 1 |
| 6.4 | 6.4 | 6.62 | 18 | 17.57 | 1.8 | 1.6 | 1.4 |
| 7.4 | 7.4 | 7.62 | 22 | 21.48 | 2.2 | 2 | 1.8 |
| 8.4 | 8.4 | 8.62 | 24 | 23.48 | 2.2 | 2 | 1.8 |
| 10.5 | 10.5 | 10.77 | 30 | 29.48 | 2.7 | 2.5 | 2.3 |
| 13 | 13 | 13.27 | 37 | 36.38 | 3.3 | 3 | 2.7 |
| 15 | 15 | 15.27 | 44 | 43.38 | 3.3 | 3 | 2.7 |
| 17 | 17 | 17.27 | 50 | 49.38 | 3.3 | 3 | 2.7 |
| 20 | 20 | 20.52 | 56 | 54.1 | 4.6 | 4 | 3.4 |
| 22 | 22 | 22.52 | 60 | 58.1 | 4.6 | 4 | 3.4 |
| 26 | 26 | 26.84 | 72 | 70.1 | 6 | 5 | 4 |
| 33 | 33 | 34 | 92 | 89.8 | 7 | 6 | 5 |
| 39 | 39 | 40 | 110 | 107.8 | 9.2 | 8 | 6.8 |

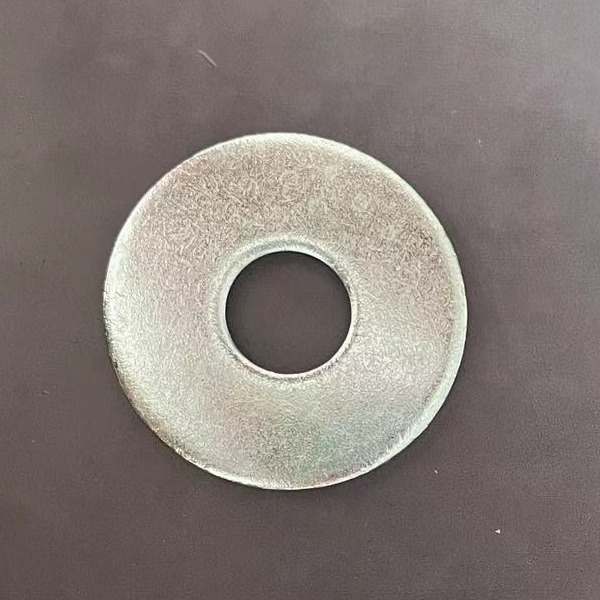

फ्लैट वाशर के लिए उत्पाद चित्र
