DIN6916 निर्माण के लिए फ्लैट स्टील वाशर फास्टनिंग घटक
फ्लैट स्टील वाशर विवरणः
डीआईएन 6916 फ्लैट स्टील वॉशर भारी शुल्क संरचनात्मक वॉशर हैं जो जर्मन मानक संस्थान, ड्यूशस इंस्टीट्यूट फॉर नॉर्मिंग (डीआईएन) द्वारा निर्धारित मानकों के अनुरूप हैं।इन वाशर निर्माण अनुप्रयोगों में बढ़ी हुई भार सहन क्षमता और स्थिरता प्रदान करने के लिए डिज़ाइन किए गए हैं.
DIN 6916 फ्लैट स्टील वाशर का उपयोग आमतौर पर संरचनात्मक स्टील कनेक्शन, पुल निर्माण, भारी मशीनरी की असेंबली के लिए निर्माण अनुप्रयोगों में किया जाता है।और अन्य परियोजनाओं में उच्च शक्ति वाले वाशर की आवश्यकता होती है.
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
फ्लैट स्टील वाशर विशेषताएंः
बढ़ी हुई स्थिरता:डीआईएन 6916 फ्लैट स्टील वाशरों का मजबूत डिजाइन निर्माण जोड़ों की स्थिरता और विश्वसनीयता को बढ़ाता है, भारी भार या गतिशील तनाव के तहत ढीला या विफल होने के जोखिम को कम करता है।
मानक अनुपालनःडीआईएन 6916 विनिर्देशों के अनुसार निर्मित, यह सुनिश्चित करता है कि ये वाशर निर्माण-ग्रेड फास्टनिंग घटकों के लिए सख्त आवश्यकताओं को पूरा करते हैं।
| आकार |
आंतरिक व्यास (मिनट) |
आंतरिक व्यास (अधिकतम |
बाहर व्यास (अधिकतम |
बाहर व्यास (मिनट) |
मोटाई (नामी आकार) |
मोटाई (अधिकतम |
मोटाई (मिनट) |
अंदर का चैंफर (मिनट) |
अंदर का चैंफर (अधिकतम |
बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 |
56 |
54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
|
एम36 |
37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

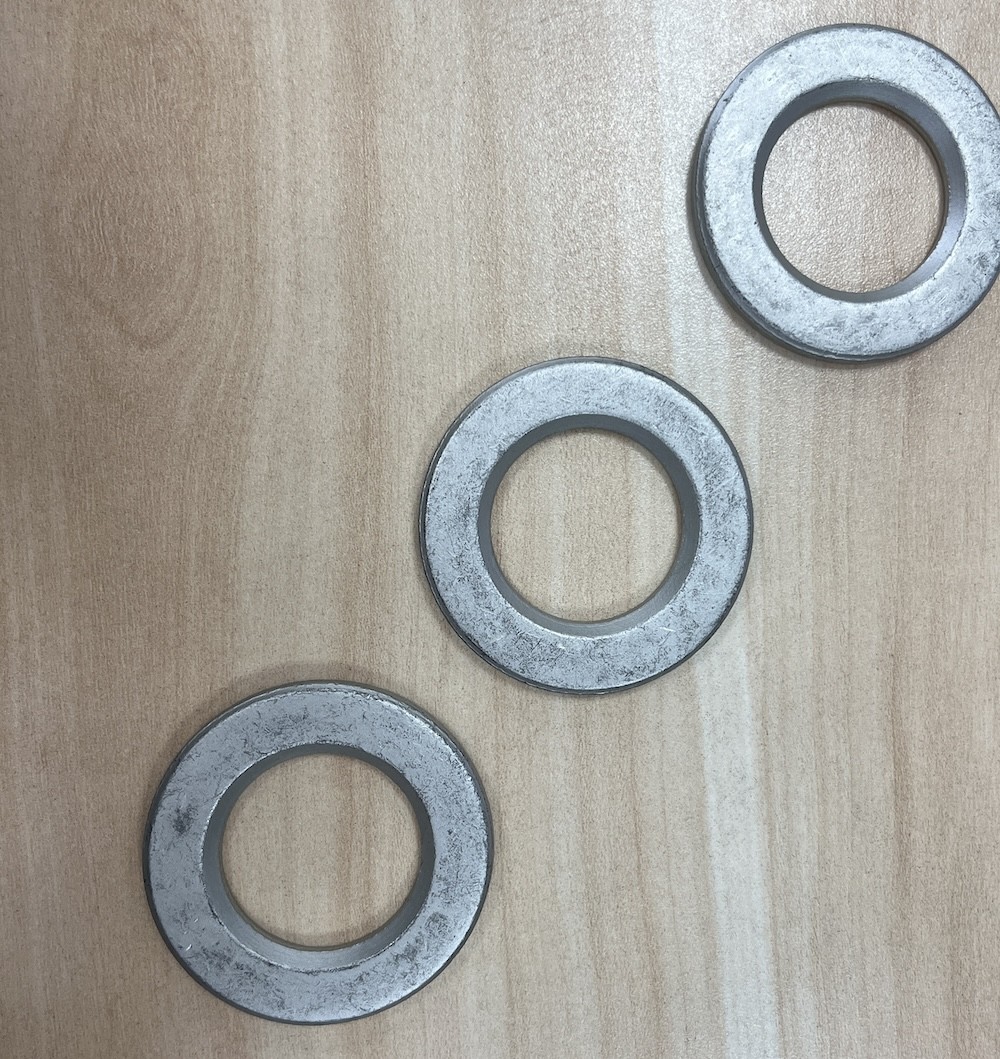

फ्लैट वाशर के लिए उत्पाद चित्र
