DIN6916 फ्लैट स्टील वाशर HDG/Dacromet निर्माण के लिए
फ्लैट स्टील वाशर विवरणः
DIN 6916 वाशर, जिसे फ्लैट स्टील वाशर के रूप में भी जाना जाता है, एक विशिष्ट प्रकार का वाशर है जो Deutsches Institut für Normung (DIN) द्वारा निर्धारित मानकों के अनुरूप है,जो जर्मन मानक संस्थान है।इसका उपयोग आमतौर पर निर्माण, मशीनरी और संरचनात्मक अनुप्रयोगों में किया जाता है।
डीआईएन 6916 वाशर जर्मन मानक संस्थान डीआईएन द्वारा निर्धारित सख्त मानकों को पूरा करने के लिए डिज़ाइन किए गए भारी शुल्क संरचनात्मक वाशर हैं।ये वाशर विशेष रूप से निर्माण अनुप्रयोगों के लिए डिज़ाइन किए गए हैं जहां उच्च भार सहन क्षमता, स्थिरता और विश्वसनीयता सर्वोपरि है।
सख्त सहिष्णुताः
सटीक डीआईएन मानकों के अनुसार निर्मित, इन वाशरों में तंग सहिष्णुता है ताकि स्थिर आयाम और निर्माण-ग्रेड बोल्ट और नट्स के साथ संगतता सुनिश्चित हो सके।
भार वितरण:
भारी भारों को एक बड़े सतह क्षेत्र में वितरित करने के लिए डिज़ाइन किए गए, डीआईएन 6916 वॉशर सामग्री के विरूपण को रोकने और संरचनात्मक घटकों के बीच एक सुरक्षित और स्थिर कनेक्शन सुनिश्चित करने में मदद करते हैं।
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
पुल निर्माण:
उपयोगः डीआईएन 6916 वाशर का उपयोग अक्सर पुलों और ओवरपास के निर्माण में किया जाता है जहां भारी भार और गतिशील तनावों का समर्थन करने की आवश्यकता होती है।
भारी मशीनरी की असेंबलीः
उपयोगः भारी मशीनरी और उपकरण की असेंबली में, महत्वपूर्ण जोड़ों और कनेक्शनों को समर्थन देने के लिए डीआईएन 6916 वॉशर का उपयोग किया जाता है।
| आकार |
आंतरिक व्यास (मिनट) |
आंतरिक व्यास (अधिकतम |
बाहर व्यास (अधिकतम |
बाहर व्यास (मिनट) |
मोटाई (नामी आकार) |
मोटाई (अधिकतम |
मोटाई (मिनट) |
अंदर का चैंफर (मिनट) |
अंदर का चैंफर (अधिकतम |
बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 |
56 |
54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
|
एम36 |
37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

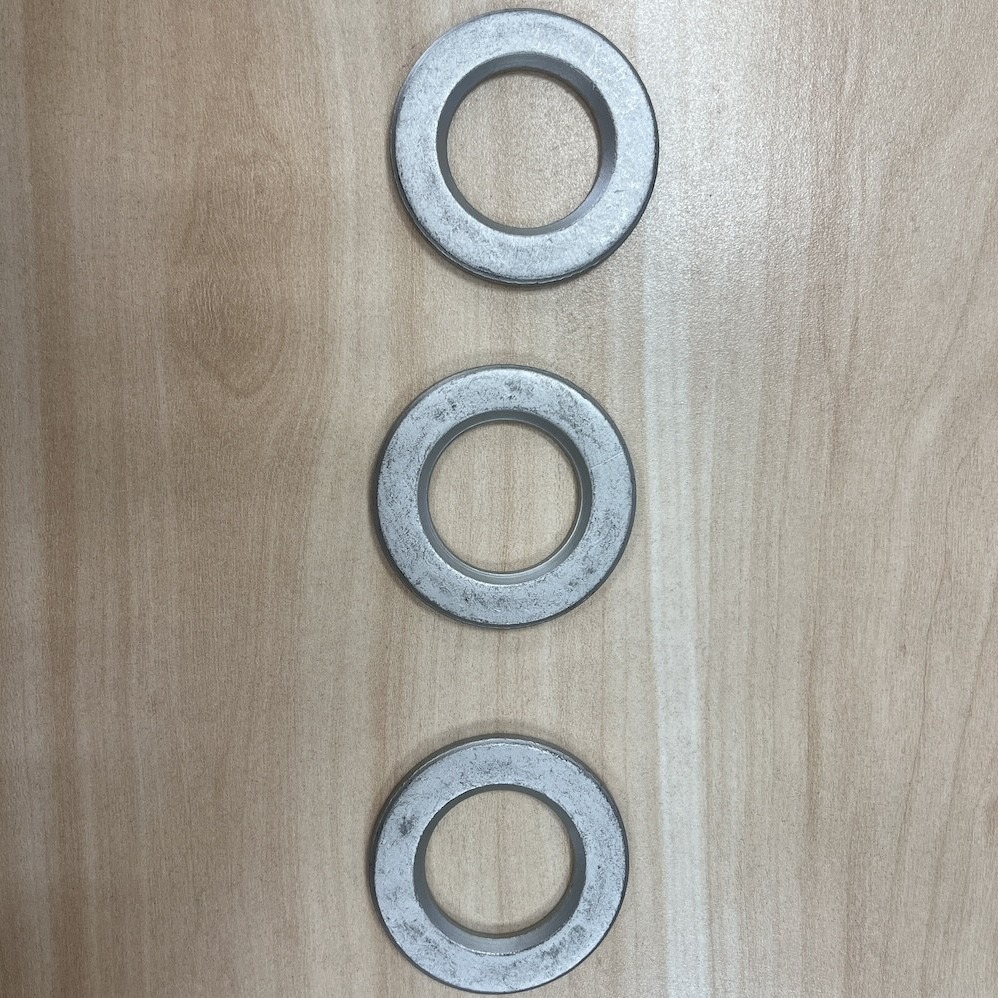

फ्लैट वाशर के लिए उत्पाद चित्र
