DIN6916 फ्लैट स्टील वाशर HRC35-45 ब्रिज के लिए ब्लैक ऑक्साइड
फ्लैट स्टील वाशर विवरणः
DIN 6916 वाशर, जिसे फ्लैट स्टील वाशर के रूप में भी जाना जाता है, एक विशिष्ट प्रकार का वाशर है जो Deutsches Institut für Normung (DIN) द्वारा निर्धारित मानकों के अनुरूप है,जो जर्मन मानक संस्थान है।इसका उपयोग आमतौर पर निर्माण, मशीनरी और संरचनात्मक अनुप्रयोगों में किया जाता है।
डीआईएन 6916 वाशर आमतौर पर उच्च गुणवत्ता वाले स्टील से निर्मित होते हैं ताकि असाधारण ताकत और स्थायित्व प्रदान किया जा सके, जिससे निर्माण परियोजनाओं में विश्वसनीय प्रदर्शन सुनिश्चित हो सके।
डीआईएन 6916 वाशर भारी शुल्क संरचनात्मक वाशर हैं जो जर्मन मानक संस्थान, ड्यूशस इंस्टीट्यूट फॉर नॉर्मिंग (डीआईएन) द्वारा निर्धारित मानकों के अनुरूप हैं।ये वाशर विशेष रूप से निर्माण अनुप्रयोगों के लिए डिज़ाइन किए गए हैं जहां उच्च भार वहन क्षमता और विश्वसनीय प्रदर्शन आवश्यक हैं.
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
अतिरिक्त मोटी डिजाइनः
इन वाशरों में मानक वाशरों की तुलना में अतिरिक्त मोटी डिजाइन है, जो भारी भार के तहत भार सहन करने की क्षमता और विरूपण के प्रतिरोध में वृद्धि प्रदान करता है।
बड़ा बाहरी व्यास:
DIN 6916 वाशरों में सामान्य वाशरों की तुलना में बड़ा बाहरी व्यास होता है, जिससे भार को प्रभावी ढंग से वितरित करने और बांधने वाली सामग्री को नुकसान से बचाने के लिए एक व्यापक असर सतह प्रदान होती है।
सख्त सहिष्णुताः
सटीक डीआईएन मानकों के अनुसार निर्मित, इन वाशरों में तंग सहिष्णुता है ताकि स्थिर आयाम और निर्माण-ग्रेड बोल्ट और नट्स के साथ संगतता सुनिश्चित हो सके।
| आकार |
आंतरिक व्यास (मिनट) |
आंतरिक व्यास (अधिकतम |
बाहर व्यास (अधिकतम |
बाहर व्यास (मिनट) |
मोटाई (नामी आकार) |
मोटाई (अधिकतम |
मोटाई (मिनट) |
अंदर का चैंफर (मिनट) |
अंदर का चैंफर (अधिकतम |
बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 |
56 |
54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
|
एम36 |
37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

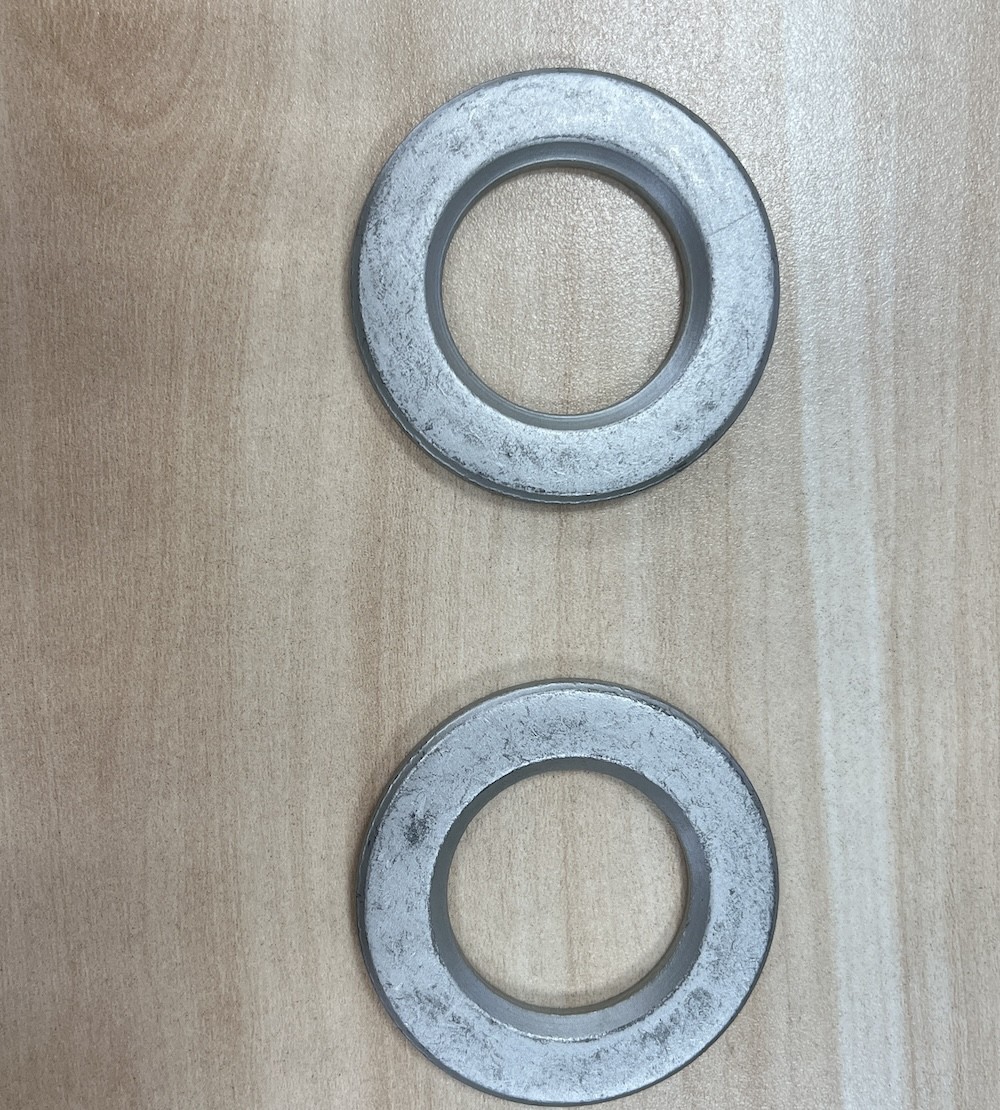

फ्लैट वाशर के लिए उत्पाद चित्र
