मानक:DIN125A
विवरण:
DIN125A वाशर, जिसे फ्लैट वाशर या फ्लैट स्टील वाशर के रूप में भी जाना जाता है, एक आम फास्टनर फिटिंग है। यह आमतौर पर स्टील से बना होता है और विभिन्न आकारों और कोटिंग में उपलब्ध होता है।
वाशर डीआईएन 125ए, एक जर्मन उद्योग मानक का अनुपालन करता है जो वाशर के आकार और प्रदर्शन की आवश्यकताओं को निर्दिष्ट करता है।यह विभिन्न प्रकार के यांत्रिक और संरचनात्मक अनुप्रयोगों के लिए उपयुक्त है और मुख्य रूप से बोल्ट और नट्स के बीच एक समान दबाव वितरण प्रदान करने के लिए उपयोग किया जाता है, भागों के ढीले होने और क्षति से रोकता है।
DIN125 फ्लैट वाशर जर्मन मानक DIN125-1990 को संदर्भित करता है, जो उत्पाद ग्रेड A, धागा व्यास 1.6 ~ 36MM, और कठोरता ग्रेड 140HV और 200HV के साथ गैर-कोणीय फ्लैट वाशर को निर्दिष्ट करता है।इस वाशर का उपयोग विभिन्न पेंच व्यास में किया जा सकता है M3 से M100इसके अतिरिक्त, यह अतिरिक्त संक्षारण प्रतिरोध प्रदान करने के लिए विभिन्न सतह उपचारों, जैसे सादे (प्लेन) या जस्ती (डाक्रोमेट) का भी चयन कर सकता है।
कुल मिलाकर, DIN125A वॉशर एक सामान्य फास्टनर फिटिंग है जिसका उपयोग दबाव वितरण को समान रूप से प्रदान करने और भागों को ढीला होने और क्षति से रोकने के लिए किया जाता है।
| सामग्री | 45#/40CR |
| आकार | M3-M100 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
|
आकार |
आंतरिक व्यास (min) | आंतरिक व्यास ((अधिकतम) | बाहरी व्यास (max) | बाहरी व्यास (min) |
नाममात्र आकार |
मोटाई (अधिकतम |
मोटाई (मिनट) |
|
3 |
3.2 | 3.38 | 7 | 6.64 | 0.5 | 0.55 | 0.45 |
| 3.5 | 3.7 | 3.88 | 8 | 7.64 | 0.5 | 0.55 | 0.45 |
| 4 | 4.3 | 4.48 | 9 | 8.64 | 0.8 | 0.9 |
0.7 |
| 5 | 5.3 | 5.48 | 10 | 9.64 | 1 | 1.1 | 0.9 |
| 6 | 6.4 | 6.62 | 12 | 11.57 | 1.6 | 1.8 | 1.4 |
| 7 | 7.4 | 7.62 | 14 | 13.57 | 1.6 | 1.8 | 1.4 |
| 8 | 8.4 | 8.62 | 16 | 15.57 | 1.6 | 1.8 | 1.4 |
| 10 | 10.5 | 10.77 | 20 | 19.48 | 2 | 2.2 | 1.8 |
| 12 | 13 | 13.27 | 24 | 23.48 | 2.5 | 2.7 | 2.3 |
| 14 | 15 | 15.27 | 28 | 27.48 | 2.5 | 2.7 | 2.3 |
| 16 | 17 | 17.27 | 30 | 29.48 | 3 | 3.3 | 2.7 |
| 18 | 19 | 19.33 | 34 | 33.38 | 3 | 3.3 | 2.7 |
| 20 | 21 | 21.33 | 37 | 36.38 | 3 | 3.3 | 2.7 |
| 22 | 23 | 23.33 | 39 | 38.38 | 3 | 3.3 | 2.7 |
| 24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 |
| 26 | 27 | 27.33 | 50 | 49.38 | 4 | 4.3 | 3.7 |
| 27 | 28 | 28.33 | 50 | 49.38 | 4 | 4.3 | 3.7 |
| 28 | 29 | 29.33 | 50 | 49.38 | 4 | 4.3 | 3.7 |
| 30 | 31 | 31.39 | 56 | 55.26 | 4 | 4.3 | 3.7 |
| 32 | 33 | 33.62 | 60 | 58.8 | 5 | 5.6 | 4.4 |
| 33 | 34 | 34.62 | 60 | 58.8 | 5 | 5.6 | 4.4 |
| 35 | 36 | 36.62 | 66 | 64.8 | 5 | 5.6 | 4.4 |
| 36 | 37 | 37.62 | 66 | 64.8 | 5 | 5.6 | 4.4 |
| 38 | 39 | 39.62 | 72 | 70.8 | 6 | 6.6 | 5.4 |
| 39 | 40 | 40.62 | 72 | 70.8 | 6 | 6.6 | 5.4 |
| 40 | 41 | 41.62 | 72 | 70.8 | 6 | 6.6 | 5.4 |
| 42 | 43 | 43.62 | 78 | 76.8 | 7 | 8 | 6 |
| 45 | 46 | 46.62 | 85 | 83.6 | 7 | 8 | 6 |
| 48 | 50 | 50.62 | 92 | 90.6 | 8 | 9 | 7 |
| 50 | 52 | 52.74 | 92 | 90.6 | 8 | 9 | 7 |
| 52 | 54 | 54.74 | 98 | 96.6 | 8 | 9 | 7 |
| 55 | 57 | 57.74 | 105 | 103.6 | 9 | 10 | 8 |
| 56 | 58 | 58.74 | 105 | 103.6 | 9 | 10 | 8 |
| 58 | 60 | 60.74 | 110 | 108.6 | 9 | 10 | 8 |
| 60 | 62 | 62.74 | 110 | 108.6 | 9 | 10 | 8 |
| 64 | 66 | 66.74 | 115 | 113.6 | 9 | 10 | 8 |
| 68 | 70 | 70.74 | 120 | 118.6 | 10 | 11 | 9 |
| 72 | 74 | 74.74 | 125 | 123.4 | 10 | 11 | 9 |
| 76 | 78 | 78.74 | 135 | 133.4 | 10 | 11 | 9 |
| 80 | 82 | 82.87 | 140 | 138.4 | 12 | 13.2 | 10.8 |
| 85 | 87 | 87.87 | 145 | 143.4 | 12 | 13.2 | 10.8 |
| 90 | 93 | 93.87 | 160 | 158.4 | 12 | 13.2 | 10.8 |
| 95 | 98 | 98.87 | 165 | 163.4 | 12 | 13.2 | 10.8 |

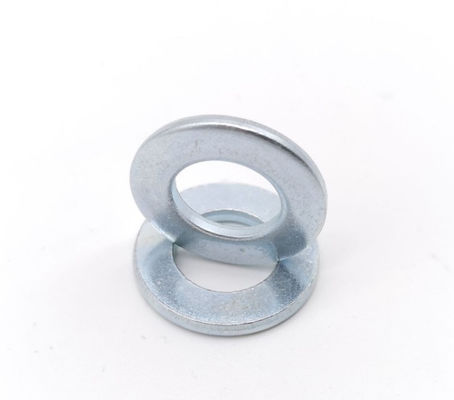

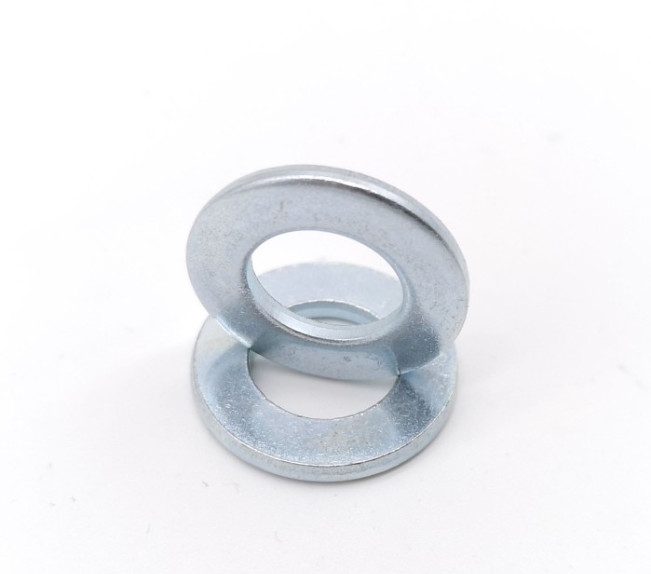

फ्लैट वाशर के लिए उत्पाद चित्र
