मानक:DIN125A
विवरण:
DIN 125A वाशर, जिसे फ्लैट स्टील वाशर के रूप में भी जाना जाता है, विभिन्न उद्योगों और अनुप्रयोगों में व्यापक रूप से उपयोग किया जाने वाला वाशर है। इसे एक घुमावदार फास्टनर के भार को वितरित करने के लिए डिज़ाइन किया गया है,जैसे बोल्ट या नट, और एक चिकनी असर सतह प्रदान करते हैं।125Aवाशर जर्मन औद्योगिक मानक (DIN) 125A में उल्लिखित विनिर्देशों के अनुरूप है.
DIN 125A का एक विशेष संस्करणब्लैक ऑक्साइड फिनिश एक प्रकार का सतह उपचार है जो वॉशर पर एक अंधेरी, सुरक्षात्मक परत प्रदान करता है।यह परिष्करण न केवल वॉशर की सौंदर्यशास्त्र को बढ़ाता है बल्कि कुछ जंग प्रतिरोध भी प्रदान करता है.
काले ऑक्साइड फिनिश प्राप्त करने की प्रक्रिया में वॉशर की सतह का मैग्नेटिट (Fe3O4) में रासायनिक रूपांतरण शामिल है, जो एक टिकाऊ और आकर्षक काले कोटिंग प्रदान करता है।काली ऑक्साइड फिनिशिंग वाशिंग मशीन को जंग और अन्य प्रकार के जंग से बचाने में मदद कर सकती है, यह वातावरण में अनुप्रयोगों के लिए उपयुक्त है जहां नमी या कठोर परिस्थितियों के संपर्क में एक चिंता का विषय है।
DIN125 फ्लैट वाशर जर्मन मानक DIN125-1990 को संदर्भित करता है, जो उत्पाद ग्रेड A, धागा व्यास 1.6 ~ 36MM, और कठोरता ग्रेड 140HV और 200HV के साथ गैर-कोणीय फ्लैट वाशर को निर्दिष्ट करता है।काले ऑक्साइड फिनिश के साथ DIN 125A वॉशर M3 से M100 तक के आकारों में उपलब्ध है। इससे पता चलता है कि यह विभिन्न आकारों के बोल्ट या नट्स को समायोजित करने के लिए विभिन्न व्यास में उपलब्ध है।
| सामग्री | 45#/40CR |
| आकार | M3-M100 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
|
आकार |
आंतरिक व्यास (min) | आंतरिक व्यास ((अधिकतम) | बाहरी व्यास (max) | बाहरी व्यास (min) |
नाममात्र आकार |
मोटाई (अधिकतम |
मोटाई (मिनट) |
|
3 |
3.2 | 3.38 | 7 | 6.64 | 0.5 | 0.55 | 0.45 |
| 3.5 | 3.7 | 3.88 | 8 | 7.64 | 0.5 | 0.55 | 0.45 |
| 4 | 4.3 | 4.48 | 9 | 8.64 | 0.8 | 0.9 |
0.7 |
| 5 | 5.3 | 5.48 | 10 | 9.64 | 1 | 1.1 | 0.9 |
| 6 | 6.4 | 6.62 | 12 | 11.57 | 1.6 | 1.8 | 1.4 |
| 7 | 7.4 | 7.62 | 14 | 13.57 | 1.6 | 1.8 | 1.4 |
| 8 | 8.4 | 8.62 | 16 | 15.57 | 1.6 | 1.8 | 1.4 |
| 10 | 10.5 | 10.77 | 20 | 19.48 | 2 | 2.2 | 1.8 |
| 12 | 13 | 13.27 | 24 | 23.48 | 2.5 | 2.7 | 2.3 |
| 14 | 15 | 15.27 | 28 | 27.48 | 2.5 | 2.7 | 2.3 |
| 16 | 17 | 17.27 | 30 | 29.48 | 3 | 3.3 | 2.7 |
| 18 | 19 | 19.33 | 34 | 33.38 | 3 | 3.3 | 2.7 |
| 20 | 21 | 21.33 | 37 | 36.38 | 3 | 3.3 | 2.7 |
| 22 | 23 | 23.33 | 39 | 38.38 | 3 | 3.3 | 2.7 |
| 24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 |
| 26 | 27 | 27.33 | 50 | 49.38 | 4 | 4.3 | 3.7 |
| 27 | 28 | 28.33 | 50 | 49.38 | 4 | 4.3 | 3.7 |
| 28 | 29 | 29.33 | 50 | 49.38 | 4 | 4.3 | 3.7 |
| 30 | 31 | 31.39 | 56 | 55.26 | 4 | 4.3 | 3.7 |
| 32 | 33 | 33.62 | 60 | 58.8 | 5 | 5.6 | 4.4 |
| 33 | 34 | 34.62 | 60 | 58.8 | 5 | 5.6 | 4.4 |
| 35 | 36 | 36.62 | 66 | 64.8 | 5 | 5.6 | 4.4 |
| 36 | 37 | 37.62 | 66 | 64.8 | 5 | 5.6 | 4.4 |
| 38 | 39 | 39.62 | 72 | 70.8 | 6 | 6.6 | 5.4 |
| 39 | 40 | 40.62 | 72 | 70.8 | 6 | 6.6 | 5.4 |
| 40 | 41 | 41.62 | 72 | 70.8 | 6 | 6.6 | 5.4 |
| 42 | 43 | 43.62 | 78 | 76.8 | 7 | 8 | 6 |
| 45 | 46 | 46.62 | 85 | 83.6 | 7 | 8 | 6 |
| 48 | 50 | 50.62 | 92 | 90.6 | 8 | 9 | 7 |
| 50 | 52 | 52.74 | 92 | 90.6 | 8 | 9 | 7 |
| 52 | 54 | 54.74 | 98 | 96.6 | 8 | 9 | 7 |
| 55 | 57 | 57.74 | 105 | 103.6 | 9 | 10 | 8 |
| 56 | 58 | 58.74 | 105 | 103.6 | 9 | 10 | 8 |
| 58 | 60 | 60.74 | 110 | 108.6 | 9 | 10 | 8 |
| 60 | 62 | 62.74 | 110 | 108.6 | 9 | 10 | 8 |
| 64 | 66 | 66.74 | 115 | 113.6 | 9 | 10 | 8 |
| 68 | 70 | 70.74 | 120 | 118.6 | 10 | 11 | 9 |
| 72 | 74 | 74.74 | 125 | 123.4 | 10 | 11 | 9 |
| 76 | 78 | 78.74 | 135 | 133.4 | 10 | 11 | 9 |
| 80 | 82 | 82.87 | 140 | 138.4 | 12 | 13.2 | 10.8 |
| 85 | 87 | 87.87 | 145 | 143.4 | 12 | 13.2 | 10.8 |
| 90 | 93 | 93.87 | 160 | 158.4 | 12 | 13.2 | 10.8 |
| 95 | 98 | 98.87 | 165 | 163.4 | 12 | 13.2 | 10.8 |

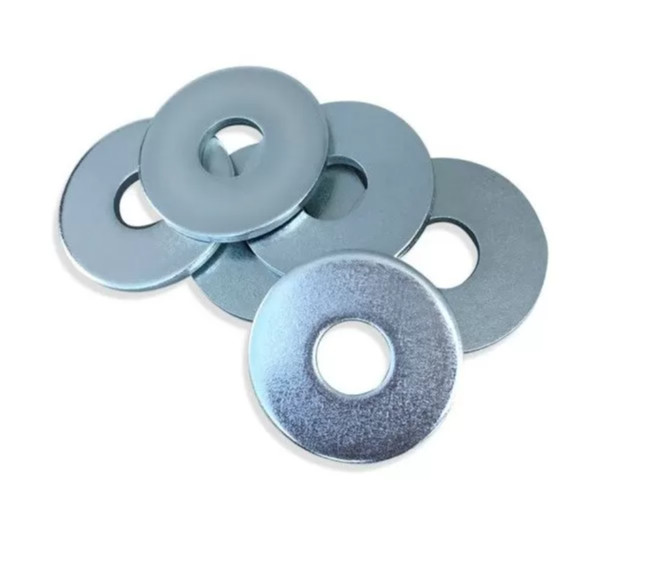

फ्लैट वाशर के लिए उत्पाद चित्र
