मानक:DIN9021
विवरण:
DIN 9021 वाशर, जिसे संरचनात्मक स्टील वाशर के रूप में भी जाना जाता है, एक प्रकार का वाशर है जो DIN 9021 मानक के अनुरूप है। इन वाशरों का उपयोग आमतौर पर निर्माण, इंजीनियरिंग,और औद्योगिक अनुप्रयोगों जहां भार वितरण और जुड़े सतहों की सुरक्षा महत्वपूर्ण हैं.
M6-M100 आकार सीमा से पता चलता है कि ये वाशर मोड़ या घुमावदार फास्टनरों के साथ उपयोग के लिए उपयुक्त हैं जो व्यास में M6 से M100 तक होते हैं।
डीआईएन 9021 वाशर दो मुख्य सतह खत्म विकल्पों के साथ उपलब्ध हो सकते हैंः सादा और डाक्रोमेट।
सादा वाशर किसी अतिरिक्त सतह उपचार के बिना वाशर को संदर्भित करता है। वे सादे स्टील से बने होते हैं और उन पर कोई विशिष्ट कोटिंग या फिनिश नहीं होती है।सादा वाशर उन अनुप्रयोगों के लिए उपयुक्त हैं जहां संक्षारण प्रतिरोध प्राथमिक चिंता का विषय नहीं है, या जब संक्षारण से बचाने के लिए अतिरिक्त उपाय किए जाते हैं।
डाक्रोमेट एक उच्च-प्रदर्शन वाला कोटिंग है जो उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है। यह एक पतली, कार्बनिक कोटिंग है जिसे एक डुबकी-स्पिन प्रक्रिया के माध्यम से लागू किया जाता है।डाक्रोमेट कोटिंग्स जंग और जंग से बेहतर सुरक्षा प्रदान करती हैंयह उन्हें उन अनुप्रयोगों के लिए उपयुक्त बनाता है जहां दीर्घकालिक संक्षारण प्रतिरोध की आवश्यकता होती है।
सादा और डाक्रोमेट फिनिश के बीच चयन आवेदन की विशिष्ट आवश्यकताओं पर निर्भर करता है,जिसमें आवश्यक संक्षारण प्रतिरोध का स्तर और परिचालन स्थितियां शामिल हैं जिनसे वॉशर का सामना करना पड़ेगाडाक्रोमेट लेपित डीआईएन 9021 वॉशर जंग के खिलाफ बेहतर सुरक्षा प्रदान करते हैं और अक्सर उन अनुप्रयोगों में पसंद किए जाते हैं जहां स्थायित्व और जंग प्रतिरोध महत्वपूर्ण कारक हैं।
| सामग्री | 45#/40CR |
| आकार | M6-M100 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आन्तरिक व्यास ((मिनट) |
आन्तरिक व्यास (max) |
बाहर व्यास (max) |
बाहर व्यास ((मिनट) |
मोटाई (अधिकतम |
नाममात्र आकार |
मोटाई (मिनट) |
| 2.7 | 2.7 | 2.84 | 8 | 7.64 | 0.9 | 0.8 |
0.7 |
| 3.2 | 3.2 | 3.38 | 9 | 8.64 | 0.9 | 0.8 | 0.7 |
| 3.7 | 3.7 | 3.88 | 11 | 10.57 | 0.9 | 0.8 | 0.7 |
| 4.3 | 4.3 | 4.48 | 12 | 11.57 | 1.1 | 1 | 0.9 |
| 5.3 | 5.3 | 5.48 | 15 | 14.57 | 1.4 | 1.2 | 1 |
| 6.4 | 6.4 | 6.62 | 18 | 17.57 | 1.8 | 1.6 | 1.4 |
| 7.4 | 7.4 | 7.62 | 22 | 21.48 | 2.2 | 2 | 1.8 |
| 8.4 | 8.4 | 8.62 | 24 | 23.48 | 2.2 | 2 | 1.8 |
| 10.5 | 10.5 | 10.77 | 30 | 29.48 | 2.7 | 2.5 | 2.3 |
| 13 | 13 | 13.27 | 37 | 36.38 | 3.3 | 3 | 2.7 |
| 15 | 15 | 15.27 | 44 | 43.38 | 3.3 | 3 | 2.7 |
| 17 | 17 | 17.27 | 50 | 49.38 | 3.3 | 3 | 2.7 |
| 20 | 20 | 20.52 | 56 | 54.1 | 4.6 | 4 | 3.4 |
| 22 | 22 | 22.52 | 60 | 58.1 | 4.6 | 4 | 3.4 |
| 26 | 26 | 26.84 | 72 | 70.1 | 6 | 5 | 4 |
| 33 | 33 | 34 | 92 | 89.8 | 7 | 6 | 5 |
| 39 | 39 | 40 | 110 | 107.8 | 9.2 | 8 | 6.8 |

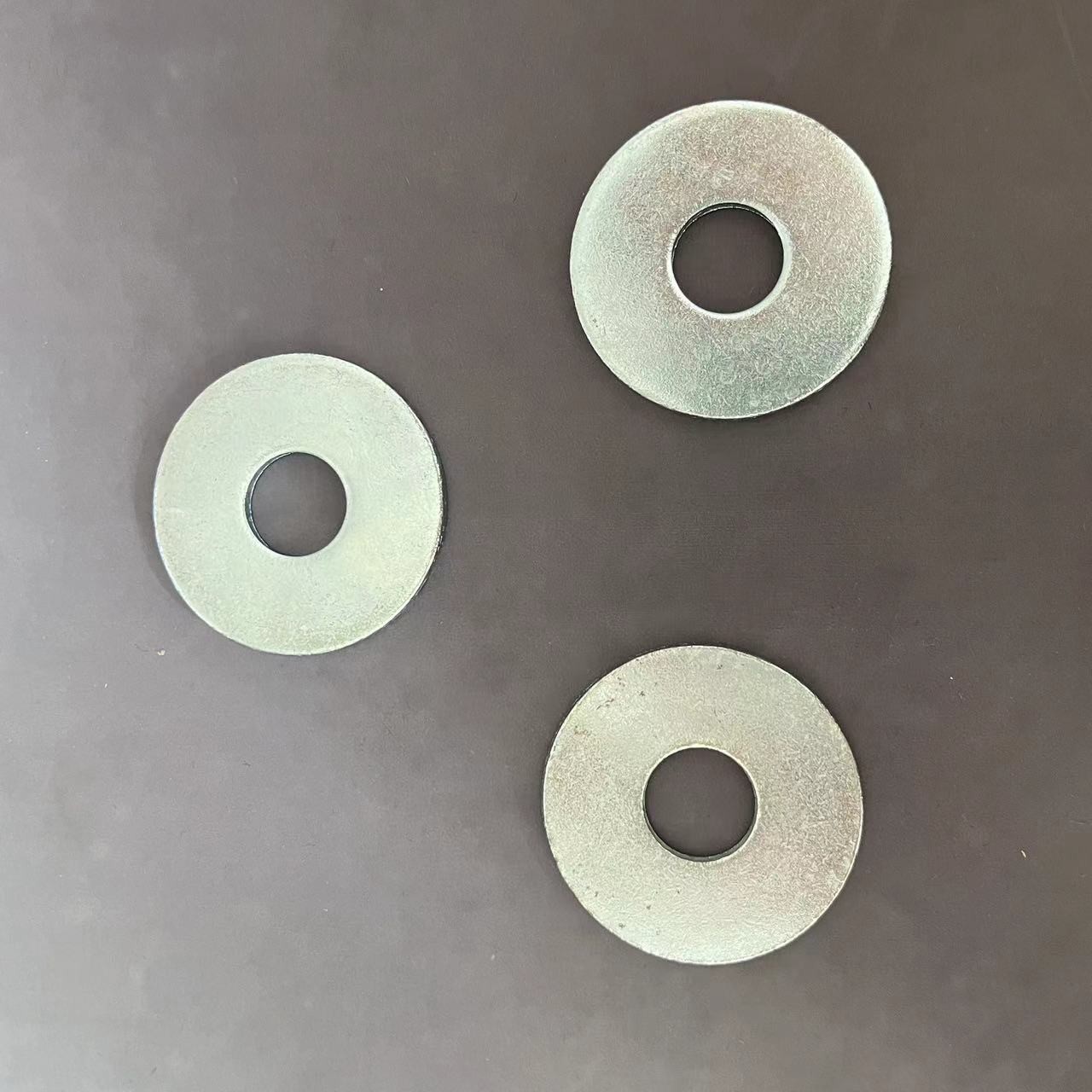

फ्लैट वाशर के लिए उत्पाद चित्र
