मानक:DIN9021
विवरण:
DIN 9021 वाशर, जिसे संरचनात्मक स्टील वाशर के रूप में भी जाना जाता है, एक प्रकार का वाशर है जो DIN 9021 मानक के अनुरूप है। इन वाशरों का उपयोग आमतौर पर निर्माण, इंजीनियरिंग,और औद्योगिक अनुप्रयोगों जहां भार वितरण और जुड़े सतहों की सुरक्षा महत्वपूर्ण हैं.
M6-M100 आकार सीमा से पता चलता है कि ये वाशर मोड़ या घुमावदार फास्टनरों के साथ उपयोग के लिए उपयुक्त हैं जो व्यास में M6 से M100 तक होते हैं।
सतह खत्म के संबंध में, DIN 9021 वॉशर काले ऑक्साइड खत्म के साथ उपलब्ध हो सकते हैं। ब्लैक ऑक्साइड एक रूपांतरण कोटिंग है जो वॉशर की सतह पर काले ऑक्साइड की एक पतली परत बनाता है।यह खत्म कुछ संक्षारण प्रतिरोध प्रदान करता है और एक आकर्षक काला उपस्थिति भी प्रदान करता है.
काला ऑक्साइड फिनिश वाशर की स्थायित्व और जंग प्रतिरोध में सुधार करने में मदद करता है, जिससे यह उन अनुप्रयोगों के लिए उपयुक्त हो जाता है जहां मध्यम संक्षारण प्रतिरोध की आवश्यकता होती है।
DIN 9021 वाशर के लिए काले ऑक्साइड फिनिश का विकल्प कार्यक्षमता और सौंदर्यशास्त्र का संयोजन प्रदान कर सकता है,विशेष रूप से अनुप्रयोगों में जहां जंग प्रतिरोध और दृश्य अपील दोनों महत्वपूर्ण कारक हैं.
| सामग्री | 45#/40CR |
| आकार | M6-M100 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आन्तरिक व्यास ((मिनट) |
आन्तरिक व्यास (max) |
बाहर व्यास (max) |
बाहर व्यास ((मिनट) |
मोटाई (अधिकतम |
नाममात्र आकार |
मोटाई (मिनट) |
| 2.7 | 2.7 | 2.84 | 8 | 7.64 | 0.9 | 0.8 |
0.7 |
| 3.2 | 3.2 | 3.38 | 9 | 8.64 | 0.9 | 0.8 | 0.7 |
| 3.7 | 3.7 | 3.88 | 11 | 10.57 | 0.9 | 0.8 | 0.7 |
| 4.3 | 4.3 | 4.48 | 12 | 11.57 | 1.1 | 1 | 0.9 |
| 5.3 | 5.3 | 5.48 | 15 | 14.57 | 1.4 | 1.2 | 1 |
| 6.4 | 6.4 | 6.62 | 18 | 17.57 | 1.8 | 1.6 | 1.4 |
| 7.4 | 7.4 | 7.62 | 22 | 21.48 | 2.2 | 2 | 1.8 |
| 8.4 | 8.4 | 8.62 | 24 | 23.48 | 2.2 | 2 | 1.8 |
| 10.5 | 10.5 | 10.77 | 30 | 29.48 | 2.7 | 2.5 | 2.3 |
| 13 | 13 | 13.27 | 37 | 36.38 | 3.3 | 3 | 2.7 |
| 15 | 15 | 15.27 | 44 | 43.38 | 3.3 | 3 | 2.7 |
| 17 | 17 | 17.27 | 50 | 49.38 | 3.3 | 3 | 2.7 |
| 20 | 20 | 20.52 | 56 | 54.1 | 4.6 | 4 | 3.4 |
| 22 | 22 | 22.52 | 60 | 58.1 | 4.6 | 4 | 3.4 |
| 26 | 26 | 26.84 | 72 | 70.1 | 6 | 5 | 4 |
| 33 | 33 | 34 | 92 | 89.8 | 7 | 6 | 5 |
| 39 | 39 | 40 | 110 | 107.8 | 9.2 | 8 | 6.8 |

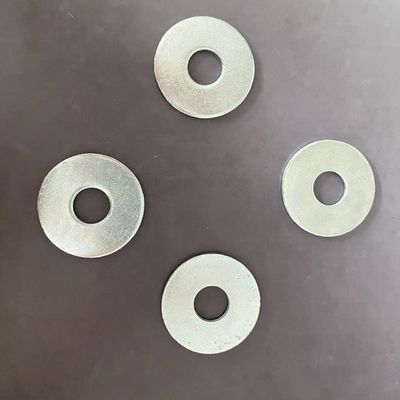

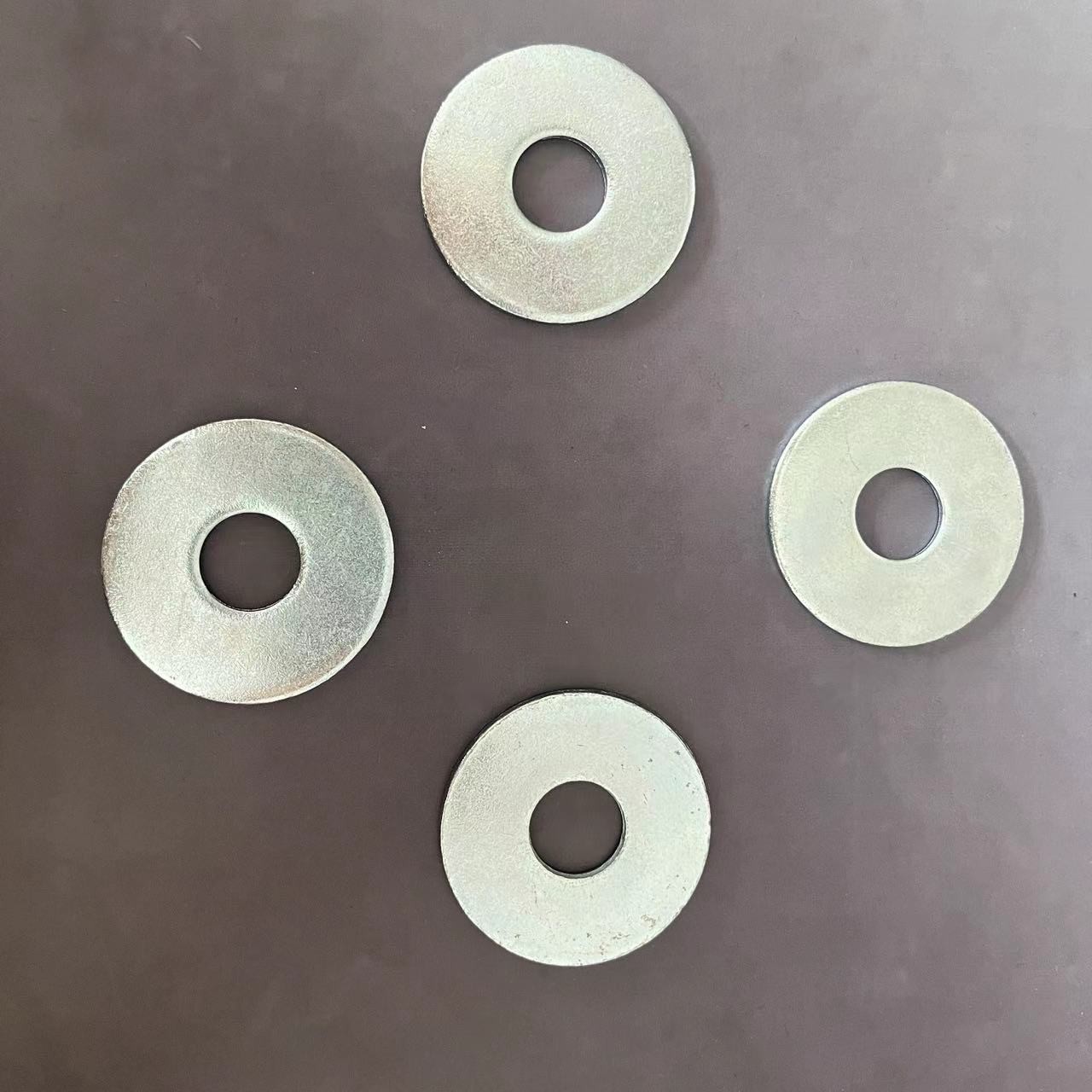

फ्लैट वाशर के लिए उत्पाद चित्र
