मानक:DIN9021
विवरण:
DIN 9021 वाशर, जिसे संरचनात्मक स्टील वाशर के रूप में भी जाना जाता है, DIN 9021 मानक के अनुरूप है और आमतौर पर निर्माण, इंजीनियरिंग,और औद्योगिक अनुप्रयोगों भार वितरित करने और जुड़े सतहों की रक्षा करने के लिए.
M6-M100 आकार सीमा से पता चलता है कि ये वाशर मोड़ या घुमावदार फास्टनरों के साथ उपयोग के लिए उपयुक्त हैं जो व्यास में M6 से M100 तक होते हैं।
डीआईएन 9021 वाशर दो सामान्य सतह खत्म विकल्पों के साथ उपलब्ध हो सकते हैंः जिंक चढ़ाना और गर्म डुबकी गैल्वनाइजिंग (एचडीजी) ।
जस्ता कोटिंग में वाशर की सतह पर जस्ता की एक पतली परत लगाना शामिल है। यह कोटिंग जंग प्रतिरोध प्रदान करती है, जंग को रोकने और वाशर के जीवनकाल को बढ़ाने में मदद करती है।जस्ता लेपित DIN 9021 वाशर उन अनुप्रयोगों के लिए उपयुक्त हैं जहां मध्यम संक्षारण प्रतिरोध की आवश्यकता होती है.
हॉट-डिप गैल्वनाइजिंग (एचडीजी) एक ऐसी प्रक्रिया है जिसमें वाशर को पिघले हुए जिंक के स्नान में डुबोया जाता है, जिसके परिणामस्वरूप जिंक कोटिंग की मोटी परत होती है।एचडीजी संक्षारण सुरक्षा बढ़ाता है, इसे ऐसे अनुप्रयोगों के लिए उपयुक्त बनाता है जहां वाशर को कठोर वातावरण या संक्षारक पदार्थों के संपर्क में लाया जाएगा।
जस्ता कोटिंग और एचडीजी के बीच का विकल्प आवेदन की विशिष्ट आवश्यकताओं पर निर्भर करता है,जिसमें आवश्यक संक्षारण प्रतिरोध का स्तर और पर्यावरण की स्थितियां शामिल हैं जिनसे वॉशर का सामना किया जाएगादोनों विकल्प साधारण स्टील वाशर की तुलना में बेहतर संक्षारण प्रतिरोध प्रदान करते हैं, जिससे अधिक स्थायित्व और दीर्घायु प्राप्त होता है।
| सामग्री | 45#/40CR |
| आकार | M6-M100 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आन्तरिक व्यास ((मिनट) |
आन्तरिक व्यास (max) |
बाहर व्यास (max) |
बाहर व्यास ((मिनट) |
मोटाई (अधिकतम |
नाममात्र आकार |
मोटाई (मिनट) |
| 2.7 | 2.7 | 2.84 | 8 | 7.64 | 0.9 | 0.8 |
0.7 |
| 3.2 | 3.2 | 3.38 | 9 | 8.64 | 0.9 | 0.8 | 0.7 |
| 3.7 | 3.7 | 3.88 | 11 | 10.57 | 0.9 | 0.8 | 0.7 |
| 4.3 | 4.3 | 4.48 | 12 | 11.57 | 1.1 | 1 | 0.9 |
| 5.3 | 5.3 | 5.48 | 15 | 14.57 | 1.4 | 1.2 | 1 |
| 6.4 | 6.4 | 6.62 | 18 | 17.57 | 1.8 | 1.6 | 1.4 |
| 7.4 | 7.4 | 7.62 | 22 | 21.48 | 2.2 | 2 | 1.8 |
| 8.4 | 8.4 | 8.62 | 24 | 23.48 | 2.2 | 2 | 1.8 |
| 10.5 | 10.5 | 10.77 | 30 | 29.48 | 2.7 | 2.5 | 2.3 |
| 13 | 13 | 13.27 | 37 | 36.38 | 3.3 | 3 | 2.7 |
| 15 | 15 | 15.27 | 44 | 43.38 | 3.3 | 3 | 2.7 |
| 17 | 17 | 17.27 | 50 | 49.38 | 3.3 | 3 | 2.7 |
| 20 | 20 | 20.52 | 56 | 54.1 | 4.6 | 4 | 3.4 |
| 22 | 22 | 22.52 | 60 | 58.1 | 4.6 | 4 | 3.4 |
| 26 | 26 | 26.84 | 72 | 70.1 | 6 | 5 | 4 |
| 33 | 33 | 34 | 92 | 89.8 | 7 | 6 | 5 |
| 39 | 39 | 40 | 110 | 107.8 | 9.2 | 8 | 6.8 |

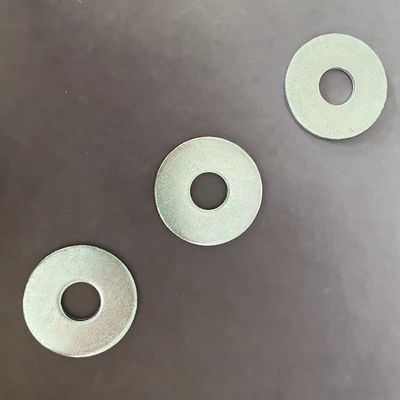

फ्लैट वाशर के लिए उत्पाद चित्र
