मानक:EN14399-6
विवरण:
EN 14399-6 वाशर, जिसे संरचनात्मक स्टील वाशर के रूप में भी जाना जाता है, एक प्रकार का वाशर है जो EN 14399-6 मानक के अनुरूप है।इन washers आम तौर पर संरचनात्मक इस्पात कनेक्शन और पूर्व लोड बोल्ट इकट्ठा में इस्तेमाल किया जाता है.
M12-M36 आकार सीमा से पता चलता है कि ये वाशर व्यास में M12 से M36 तक के बोल्ट या घुमावदार फास्टनरों के साथ उपयोग के लिए उपयुक्त हैं।
EN 14399-6 वाशर दो सामान्य सतह खत्म विकल्पों के साथ उपलब्ध हो सकते हैंः सादा और डाक्रोमेट।
सादा वाशर किसी अतिरिक्त सतह उपचार के बिना वाशर को संदर्भित करता है। वे सादे स्टील से बने होते हैं और उन पर कोई विशिष्ट कोटिंग या फिनिश नहीं होती है।सादा वाशर उन अनुप्रयोगों के लिए उपयुक्त हैं जहां संक्षारण प्रतिरोध प्राथमिक चिंता का विषय नहीं है, या जब संक्षारण से बचाने के लिए अतिरिक्त उपाय किए जाते हैं।
डाक्रोमेट एक उच्च-प्रदर्शन वाला कोटिंग है जो उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है। यह एक पतली, कार्बनिक कोटिंग है जिसे एक डुबकी-स्पिन प्रक्रिया के माध्यम से लागू किया जाता है।डाक्रोमेट कोटिंग्स जंग और जंग से बेहतर सुरक्षा प्रदान करती हैंयह उन्हें उन अनुप्रयोगों के लिए उपयुक्त बनाता है जहां दीर्घकालिक संक्षारण प्रतिरोध की आवश्यकता होती है।
सादा और डाक्रोमेट फिनिश के बीच चयन आवेदन की विशिष्ट आवश्यकताओं पर निर्भर करता है,जिसमें आवश्यक संक्षारण प्रतिरोध का स्तर और परिचालन स्थितियां शामिल हैं जिनसे वॉशर का सामना करना पड़ेगाडाक्रोमेट लेपित EN 14399-6 वाशर जंग के खिलाफ बेहतर सुरक्षा प्रदान करते हैं और अक्सर उन अनुप्रयोगों में पसंद किए जाते हैं जहां स्थायित्व और जंग प्रतिरोध महत्वपूर्ण कारक हैं।
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आंतरिक व्यास |
आंतरिक व्यास (अधिकतम |
बाहर व्यास (अधिकतम |
बाहर व्यास (मिनट) |
मोटाई |
मोटाई |
मोटाई (मिनट) |
अंदर का चैंफर |
अंदर का चैंफर (अधिकतम |
बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 |
56 |
54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
|
एम36 |
37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

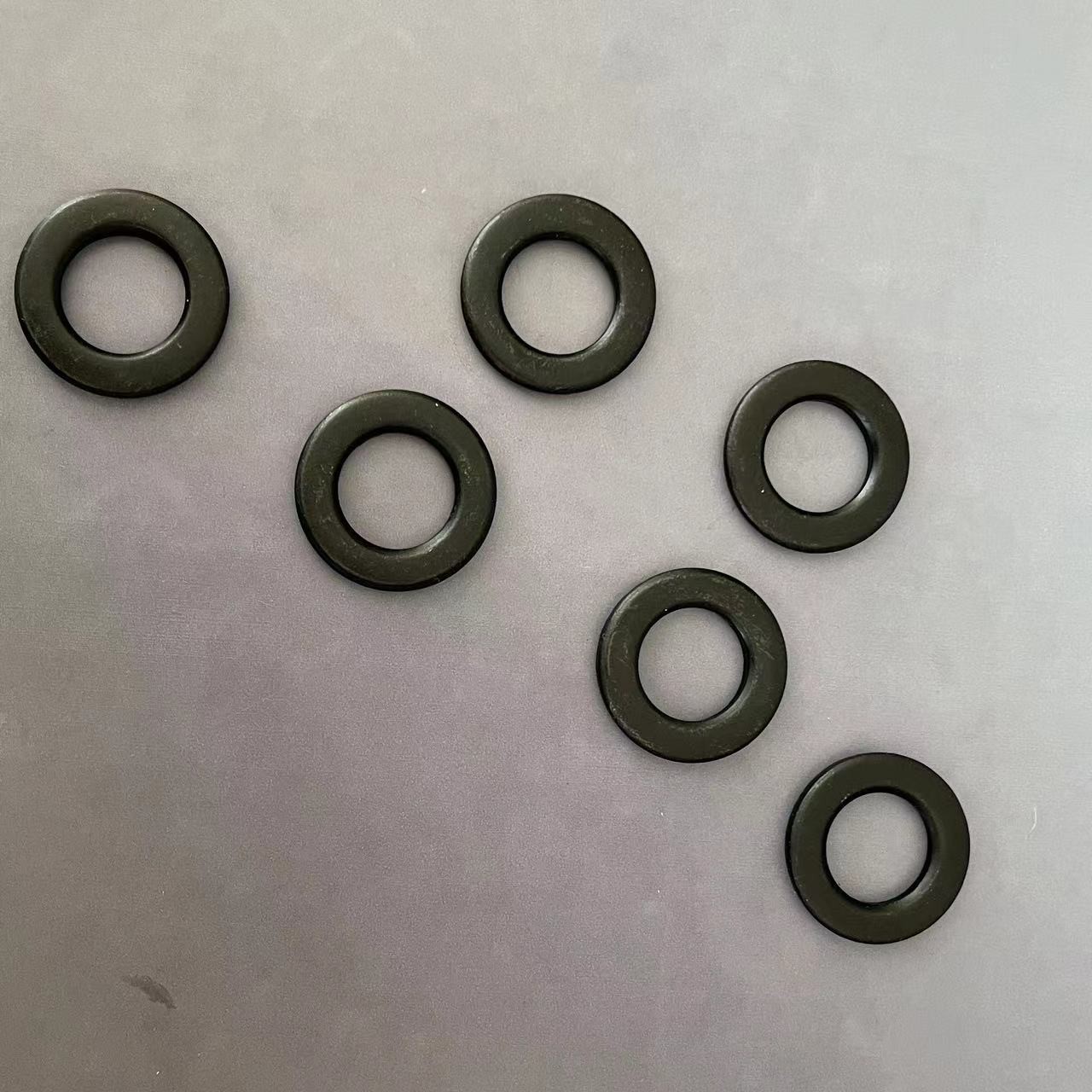

फ्लैट वाशर के लिए उत्पाद चित्र
