मानक:EN14399-6
विवरण:
EN 14399-6 वाशर, जिसे संरचनात्मक स्टील वाशर के रूप में भी जाना जाता है, एक प्रकार का वाशर है जो EN 14399-6 मानक के अनुरूप है।इन washers आम तौर पर संरचनात्मक इस्पात कनेक्शन और पूर्व लोड बोल्ट इकट्ठा में इस्तेमाल किया जाता है.
M12-M36 आकार सीमा से पता चलता है कि ये वाशर व्यास में M12 से M36 तक के बोल्ट या घुमावदार फास्टनरों के साथ उपयोग के लिए उपयुक्त हैं।
एन 14399-6 वाशर दो सामान्य सतह खत्म विकल्पों के साथ उपलब्ध हो सकते हैंः जिंक चढ़ाना और गर्म डुबकी गैल्वनाइजिंग (एचडीजी) ।
जस्ता कोटिंग में वाशर की सतह पर जस्ता की एक पतली परत लगाना शामिल है। यह कोटिंग जंग प्रतिरोध प्रदान करती है, जंग को रोकने और वाशर के जीवनकाल को बढ़ाने में मदद करती है।जस्ता लेपित EN 14399-6 वाशर उन अनुप्रयोगों के लिए उपयुक्त हैं जहां मध्यम संक्षारण प्रतिरोध की आवश्यकता होती है.
हॉट-डिप गैल्वनाइजिंग (एचडीजी) एक ऐसी प्रक्रिया है जिसमें वाशर को पिघले हुए जिंक के स्नान में डुबोया जाता है, जिसके परिणामस्वरूप जिंक कोटिंग की मोटी परत होती है।एचडीजी संक्षारण सुरक्षा बढ़ाता है, इसे ऐसे अनुप्रयोगों के लिए उपयुक्त बनाता है जहां वाशर को कठोर वातावरण या संक्षारक पदार्थों के संपर्क में लाया जाएगा।
जस्ता कोटिंग और एचडीजी के बीच का विकल्प आवेदन की विशिष्ट आवश्यकताओं पर निर्भर करता है,जिसमें आवश्यक संक्षारण प्रतिरोध का स्तर और पर्यावरण की स्थितियां शामिल हैं जिनसे वॉशर का सामना किया जाएगादोनों विकल्प सादे स्टील वाशर की तुलना में बेहतर संक्षारण प्रतिरोध प्रदान करते हैं, जो संरचनात्मक स्टील कनेक्शन में अधिक स्थायित्व और दीर्घायु प्रदान करते हैं।
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आंतरिक व्यास |
आंतरिक व्यास (अधिकतम |
बाहर व्यास (अधिकतम |
बाहर व्यास (मिनट) |
मोटाई |
मोटाई |
मोटाई (मिनट) |
अंदर का चैंफर |
अंदर का चैंफर (अधिकतम |
बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 |
56 |
54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
|
एम36 |
37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

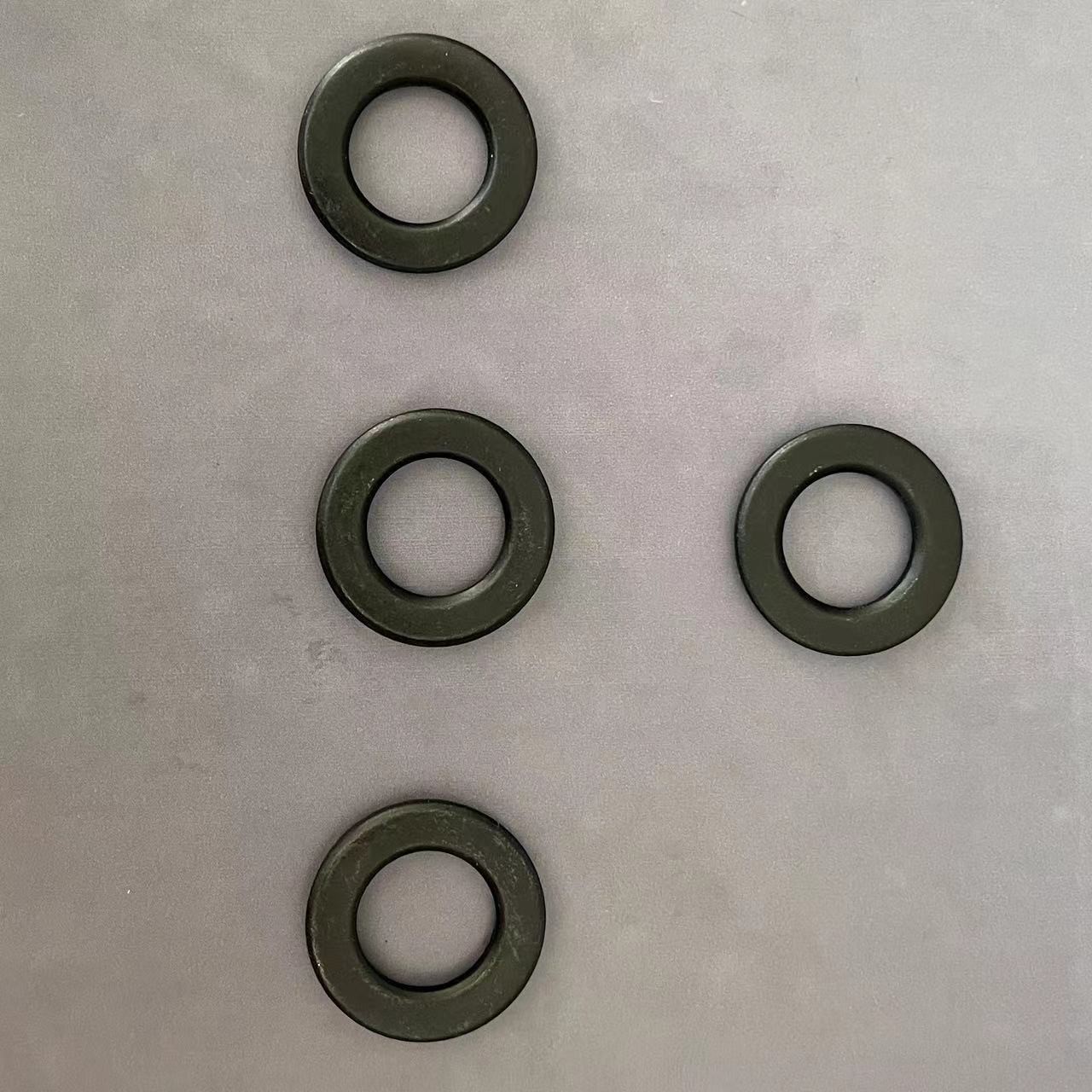

फ्लैट वाशर के लिए उत्पाद चित्र
