मानक:DIN6916
विवरण:
DIN 6916 वाशर, जिसे संरचनात्मक स्टील वाशर के रूप में भी जाना जाता है, एक प्रकार का वाशर है जो DIN 6916 मानक के अनुरूप है। इन वाशरों का उपयोग आमतौर पर निर्माण, इंजीनियरिंग,और औद्योगिक अनुप्रयोगों जहां उच्च भार सहन क्षमता और स्थायित्व की आवश्यकता होती है.
M12-M36 आकार सीमा से पता चलता है कि ये वाशर व्यास में M12 से M36 तक के बोल्ट या घुमावदार फास्टनरों के साथ उपयोग के लिए उपयुक्त हैं।
DIN 6916 वाशर के लिए उपलब्ध सतह खत्म के संबंध में, वे दो विकल्पों में आ सकते हैंः सादा और Dacromet।
सादा वाशर किसी अतिरिक्त सतह उपचार के बिना वाशर को संदर्भित करता है। वे सादे स्टील से बने होते हैं और उन पर कोई विशिष्ट कोटिंग या फिनिश नहीं होती है।सादा वाशर उन अनुप्रयोगों के लिए उपयुक्त हैं जहां संक्षारण प्रतिरोध प्राथमिक चिंता का विषय नहीं है या जहां संक्षारण से बचाने के लिए अतिरिक्त उपाय किए जाते हैं.
डाक्रोमेट एक प्रकार का सतह कोटिंग है जो उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है। यह एक पतला, कार्बनिक कोटिंग है जो एक डुबकी-स्पिन प्रक्रिया के माध्यम से वॉशर की सतह पर लगाया जाता है।डाक्रोमेट कोटिंग्स उच्च प्रदर्शन वाले संक्षारण संरक्षण प्रदान करते हैं, यहां तक कि कठोर वातावरण या रसायनों के संपर्क में, उन्हें जंग और संक्षारण के लिए बेहतर प्रतिरोध की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त बनाता है।
सादा और डाक्रोमेट फिनिश के बीच चयन आवेदन की विशिष्ट आवश्यकताओं पर निर्भर करता है,जिसमें आवश्यक संक्षारण प्रतिरोध का स्तर और परिचालन स्थितियां शामिल हैं जिनसे वॉशर का सामना करना पड़ेगा.
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आंतरिक व्यास (मिनट) |
आंतरिक व्यास (अधिकतम |
बाहर व्यास (अधिकतम |
बाहर व्यास (मिनट) |
मोटाई (नामी आकार) |
मोटाई (अधिकतम |
मोटाई (मिनट) |
अंदर का चैंफर (मिनट) |
अंदर का चैंफर (अधिकतम |
बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 |
56 |
54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
|
एम36 |
37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

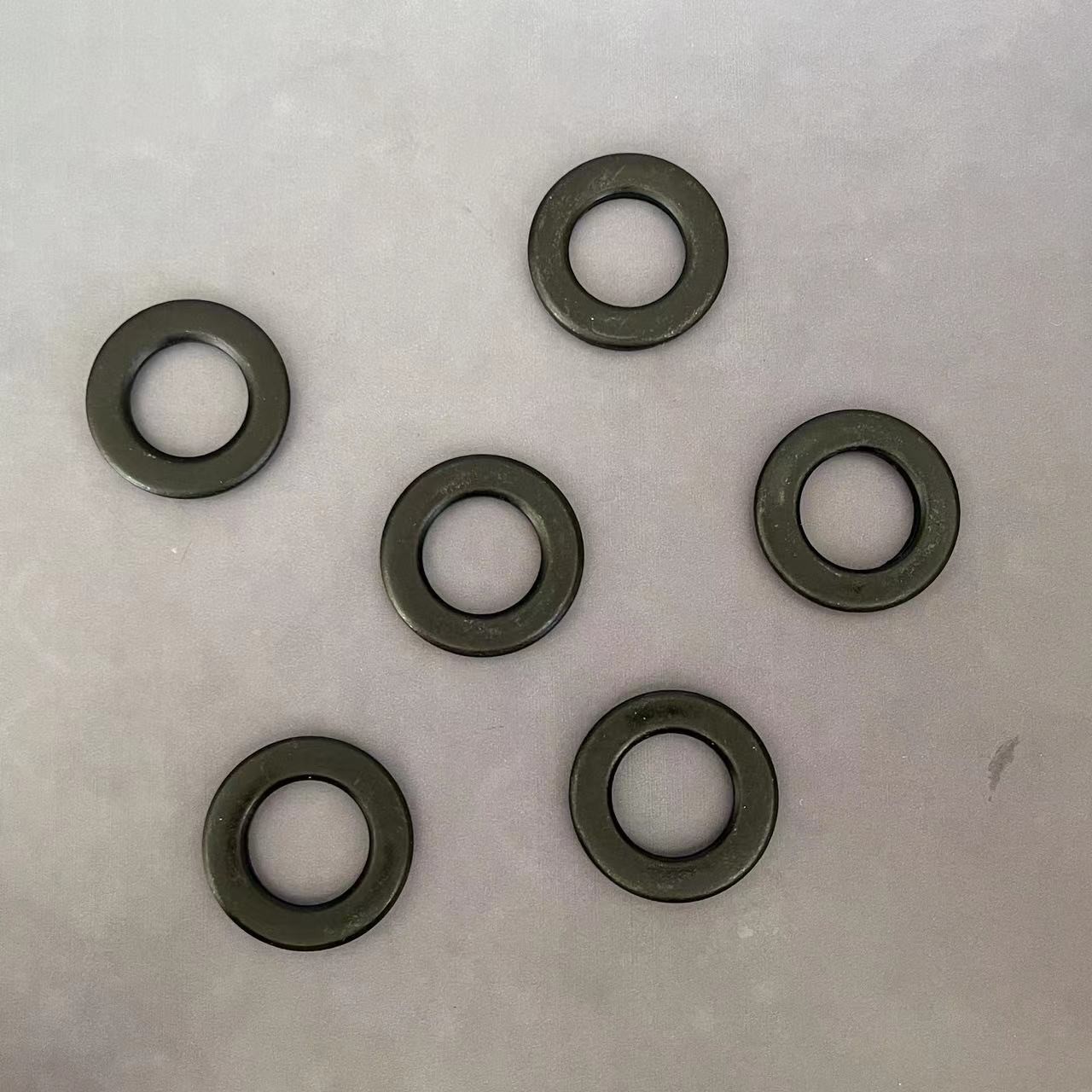

फ्लैट वाशर के लिए उत्पाद चित्र
