मानक:F436M
विवरण:
F436M वाशर, जिसे मीट्रिक स्ट्रक्चरल स्टील वाशर के रूप में भी जाना जाता है, एक प्रकार का वाशर है जिसका उपयोग आमतौर पर मीट्रिक आकार मानकों का पालन करने वाले संरचनात्मक अनुप्रयोगों में किया जाता है।यह F436 वाशर के समान है लेकिन मीट्रिक फास्टनरों के लिए डिज़ाइन किया गया है.
F436M वाशर स्ट्रक्चरल स्टील से बना है, जो लोड-बेयरिंग क्षमता महत्वपूर्ण होने वाले मांग वाले अनुप्रयोगों के लिए उच्च शक्ति और स्थायित्व प्रदान करता है।
F436M वाशर विभिन्न मीट्रिक आकारों में उपलब्ध हैं, जो M12 से M100 तक होते हैं।आकार मिलीमीटर में निर्दिष्ट किया गया है और यह इसके साथ उपयोग के लिए डिज़ाइन किए गए फास्टनर के नाममात्र व्यास से मेल खाता है.
सतह की समाप्ति के मामले में, F436M वॉशर दो मुख्य वेरिएंट में पाए जा सकते हैंः सादा और डाक्रोमेट।
1.प्लेन फिनिश: स्लेन फिनिश वाशर में एक बुनियादी, गैर-कोटेड सतह होती है। वे आमतौर पर उन अनुप्रयोगों में उपयोग किए जाते हैं जहां संक्षारण प्रतिरोध प्राथमिक चिंता नहीं है,जैसे कि सूखे वातावरण में या जब फास्टनरों को अन्य साधनों से संरक्षित किया जाता है (ई(जैसे, कोटिंग्स, स्नेहक) ।
2डाक्रोमेट कोटिंगः डाक्रोमेट एक प्रकार का कोटिंग है जो वाशर को उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है। यह एक पतला,गैर-इलेक्ट्रोलाइटिक कोटिंग जो जंग और अन्य रूपों से जंग से बेहतर सुरक्षा प्रदान करती हैडाक्रोमेट-लेपित वाशर का उपयोग आमतौर पर उन अनुप्रयोगों में किया जाता है जहां नमी, रसायनों या अन्य संक्षारक तत्वों के संपर्क में आने की उम्मीद है।
सादा फिनिश या डाक्रोमेट कोटिंग के बीच का विकल्प आपके आवेदन की विशिष्ट आवश्यकताओं पर निर्भर करता है, जिसमें पर्यावरण की स्थिति और आवश्यक संक्षारण प्रतिरोध का स्तर शामिल है।
| सामग्री | 45#/40CR |
| आकार | M12-M100 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार | आंतरिक व्यास ((अधिकतम) | आंतरिक व्यास (min) | बाहरी व्यासअधिकतम) | बाहरी व्यास (min) |
मोटाई (अधिकतम |
मोटाई (मिनट) |
|---|---|---|---|---|---|---|
| एम12 | 14.4 | 14.0 | 27.0 | 25.7 | 4.6 | 3.1 |
| एम14 | 16.4 | 16.0 | 30.0 | 28.7 | 4.6 | 3.1 |
| एम16 | 18.4 | 18.0 | 34.0 | 32.4 | 4.6 | 3.1 |
| एम20 | 22.5 | 22.0 | 42.0 | 40.4 | 4.6 | 3.1 |
| एम22 | 24.5 | 24.0 | 44.0 | 42.4 | 4.6 | 3.4 |
| M24 | 26.5 | 26.0 | 50.5 | 48.4 | 4.6 | 3.4 |
| M27 | 30.5 | 30.0 | 56.0 | 54.1 | 4.6 | 3.4 |
| M30 | 33.6 | 33.0 | 60.0 | 58.1 | 4.6 | 3.4 |
| एम36 | 39.6 | 39.0 | 72.0 | 70.1 | 4.6 | 3.4 |
| M42 | 45.6 | 45.0 | 84.0 | 81.8 | 7.2 | 4.6 |
| M48 | 52.7 | 52.0 | 95.0 | 92.8 | 7.2 | 4.6 |
| M56 | 62.7 | 62.0 | 107.0 | 104.8 | 8.7 | 6.1 |
| एम६४ | 70.7 | 70.0 | 118.0 | 115.8 | 8.7 | 6.1 |
| M72 | 78.7 | 78.0 | 130.0 | 127.5 | 8.7 | 6.1 |
| M80 | 86.9 | 86.0 | 142.0 | 139.5 | 8.7 | 6.1 |
| M90 | 96.9 | 96.0 | 159.0 | 156.5 | 8.7 | 6.1 |
| M100 | 107.9 | 107.0 | 176.0 | 173.5 | 8.7 | 6.1 |

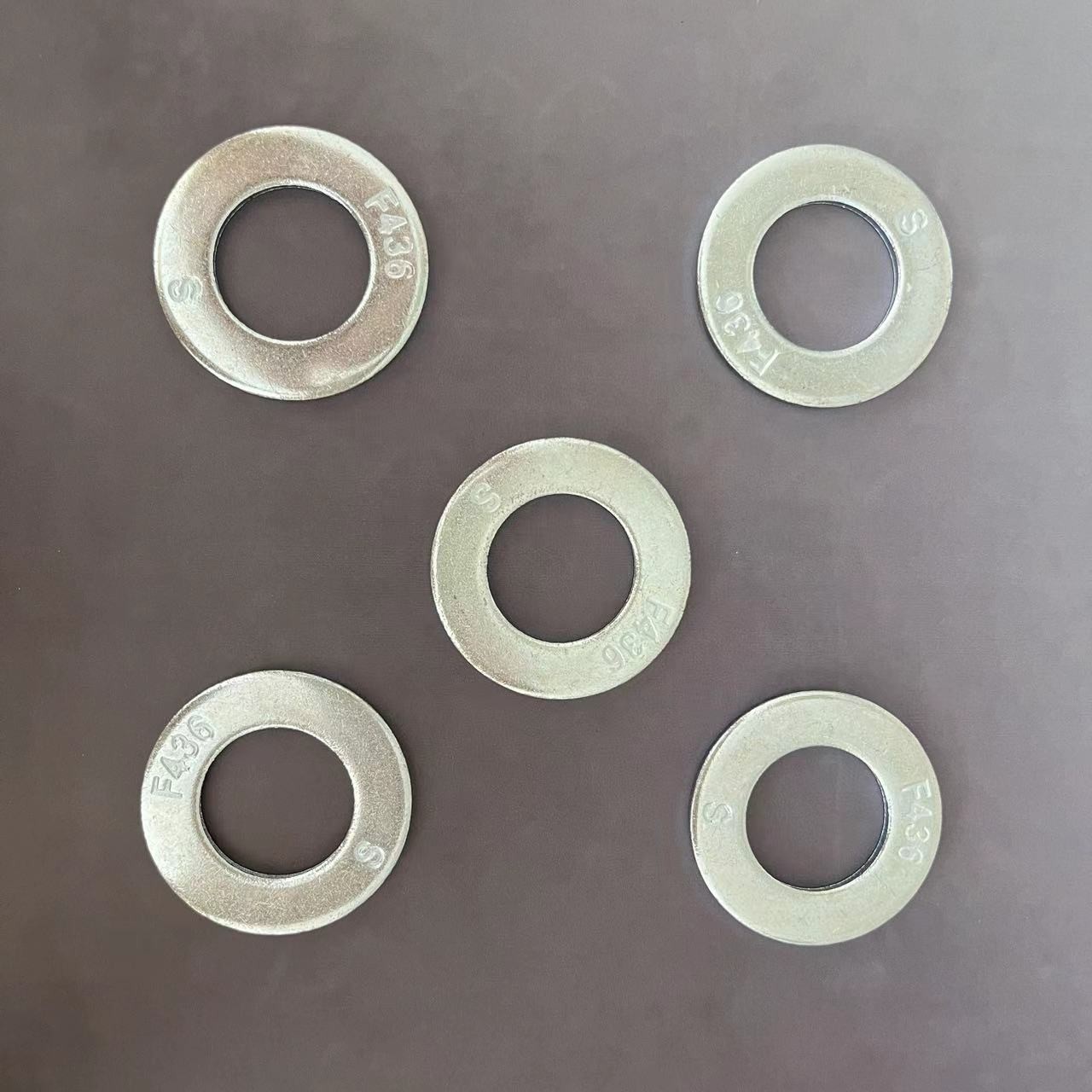

फ्लैट वाशर के लिए उत्पाद चित्र
