मानक:F436M
विवरण:
F436M वाशर, जिसे मीट्रिक स्ट्रक्चरल स्टील वाशर के रूप में भी जाना जाता है, एक कठोर स्टील वाशर है जिसका उपयोग आमतौर पर मीट्रिक आकार मानकों का पालन करने वाले संरचनात्मक अनुप्रयोगों में किया जाता है।यह ASTM F436M की आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है, जो कि मीट्रिक संरचनात्मक स्टील बोल्ट के लिए कठोर स्टील वॉशर के लिए एक मानक विनिर्देश है।
F436M वाशर विभिन्न मीट्रिक आकारों में उपलब्ध है, आमतौर पर M12 से M100 तक।आकार मिलीमीटर में निर्दिष्ट है और मीट्रिक फास्टनर के नाममात्र व्यास से मेल खाता है जिसे इसके साथ उपयोग करने के लिए डिज़ाइन किया गया है.
सतह परिष्करण के संदर्भ में, F436M वॉशर आम तौर पर दो मुख्य विकल्पों के साथ उपलब्ध हैंः जिंक लेपित और HDG (हॉट-डिप गैल्वेनाइज्ड) ।
1जस्ता लेपितः जस्ता लेपित करने में वाशर की सतह पर जस्ता लेप की एक पतली परत लगाना शामिल है।यह मध्यम संक्षारण प्रतिरोध प्रदान करता है और जंग और अन्य रूपों से वाशर की रक्षा करने में मदद करता हैजस्ता लेपित F436M वॉशर का उपयोग अक्सर उन अनुप्रयोगों में किया जाता है जहां वॉशर को कठोर वातावरण के संपर्क में नहीं लाया जाता है या जहां अतिरिक्त संक्षारण सुरक्षा उपाय लागू किए जाते हैं।
2एचडीजी (हॉट-डिप गैल्वेनाइज्ड): एचडीजी में धुलाई मशीन को पिघले हुए जिंक के स्नान में डुबोकर सतह पर एक मोटी, सुरक्षात्मक कोटिंग बनाना शामिल है। एचडीजी उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है,इसे ऐसे अनुप्रयोगों के लिए उपयुक्त बनाते हैं जहां वॉशर कठोर या संक्षारक वातावरण के संपर्क में होगाएचडीजी एफ 436 एम वाशर का उपयोग आमतौर पर बाहरी अनुप्रयोगों में किया जाता है, जैसे निर्माण, बुनियादी ढांचा और समुद्री परियोजनाएं।
जस्ता लेपित और एचडीजी के बीच का विकल्प आपके आवेदन की विशिष्ट आवश्यकताओं पर निर्भर करता है, जिसमें पर्यावरण की स्थिति और आवश्यक संक्षारण प्रतिरोध का स्तर शामिल है।
| सामग्री | 45#/40CR |
| आकार | M12-M100 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार | आंतरिक व्यास ((अधिकतम) | आंतरिक व्यास (min) | बाहरी व्यासअधिकतम) | बाहरी व्यास (min) |
मोटाई (अधिकतम |
मोटाई (मिनट) |
|---|---|---|---|---|---|---|
| एम12 | 14.4 | 14.0 | 27.0 | 25.7 | 4.6 | 3.1 |
| एम14 | 16.4 | 16.0 | 30.0 | 28.7 | 4.6 | 3.1 |
| एम16 | 18.4 | 18.0 | 34.0 | 32.4 | 4.6 | 3.1 |
| एम20 | 22.5 | 22.0 | 42.0 | 40.4 | 4.6 | 3.1 |
| एम22 | 24.5 | 24.0 | 44.0 | 42.4 | 4.6 | 3.4 |
| M24 | 26.5 | 26.0 | 50.5 | 48.4 | 4.6 | 3.4 |
| M27 | 30.5 | 30.0 | 56.0 | 54.1 | 4.6 | 3.4 |
| M30 | 33.6 | 33.0 | 60.0 | 58.1 | 4.6 | 3.4 |
| एम36 | 39.6 | 39.0 | 72.0 | 70.1 | 4.6 | 3.4 |
| M42 | 45.6 | 45.0 | 84.0 | 81.8 | 7.2 | 4.6 |
| M48 | 52.7 | 52.0 | 95.0 | 92.8 | 7.2 | 4.6 |
| M56 | 62.7 | 62.0 | 107.0 | 104.8 | 8.7 | 6.1 |
| एम६४ | 70.7 | 70.0 | 118.0 | 115.8 | 8.7 | 6.1 |
| M72 | 78.7 | 78.0 | 130.0 | 127.5 | 8.7 | 6.1 |
| M80 | 86.9 | 86.0 | 142.0 | 139.5 | 8.7 | 6.1 |
| M90 | 96.9 | 96.0 | 159.0 | 156.5 | 8.7 | 6.1 |
| M100 | 107.9 | 107.0 | 176.0 | 173.5 | 8.7 | 6.1 |

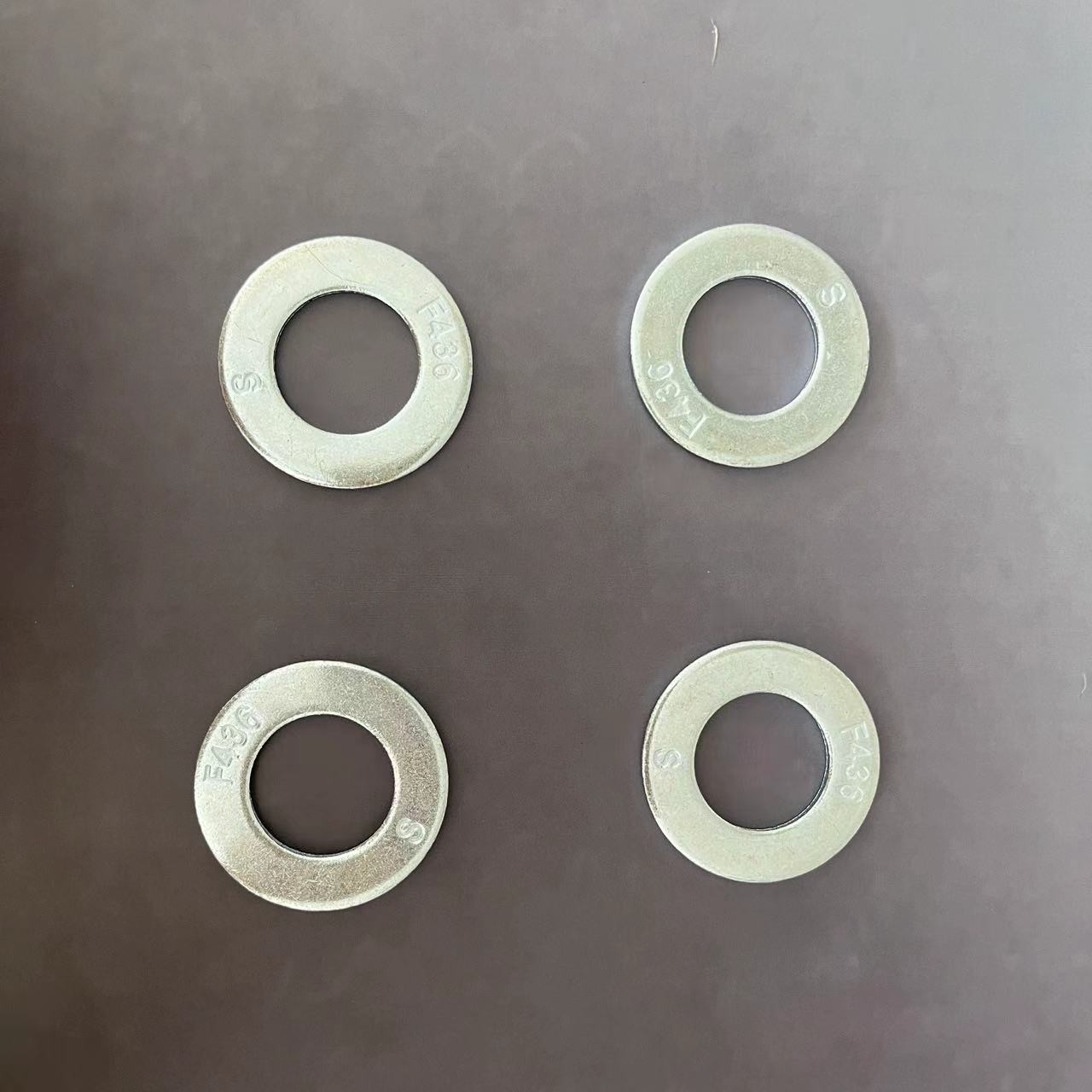

फ्लैट वाशर के लिए उत्पाद चित्र
