मानक:DIN6340
विवरण:
डीआईएन 6340 वाशर, जिसे संरचनात्मक स्टील वाशर के रूप में भी जाना जाता है, एक विशिष्ट प्रकार का वाशर है जो डीआईएन 6340 मानक के अनुरूप है।" जिसका अनुवाद है "जर्मन मानक संस्थानडीआईएन 6340 मानक संरचनात्मक स्टील वाशर के आयामों, सामग्री और अन्य विशेषताओं को निर्दिष्ट करता है।
इन वाशर का उपयोग आमतौर पर निर्माण, इंजीनियरिंग और औद्योगिक अनुप्रयोगों में किया जाता है जहां उच्च भार सहन क्षमता और स्थायित्व की आवश्यकता होती है।M6-M30 इन वाशर के लिए उपलब्ध मीट्रिक आकारों की सीमा को संदर्भित करता है, यह दर्शाता है कि वे व्यास में M6 से M30 तक के बोल्ट या घुमावदार फास्टनरों के साथ उपयोग के लिए उपयुक्त हैं।
इन वाशरों पर काले ऑक्साइड फिनिश से जंग प्रतिरोध की एक परत और एक आकर्षक उपस्थिति मिलती है।ब्लैक ऑक्साइड एक रूपांतरण कोटिंग है जो वाशर की सतह पर काले ऑक्साइड की एक पतली परत बनाता है, इसकी स्थायित्व और जंग प्रतिरोध को बढ़ाता है।
कुल मिलाकर, DIN 6340 वाशर को एक बड़े क्षेत्र पर फास्टनर के भार को वितरित करने के लिए डिज़ाइन किया गया है,कनेक्टेड घटकों को क्षति के जोखिम को कम करना और संयोजन की समग्र स्थिरता और विश्वसनीयता में सुधार करना.
| सामग्री | 45#/40CR |
| आकार | M6-M30 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार | आंतरिक व्यास (min) | आंतरिक व्यास ((अधिकतम) | बाहरी व्यास (max) | बाहरी व्यास (min) | विचारशीलता |
|---|---|---|---|---|---|
| एम6 | 6.4 | 6.75 | 17 | 16.57 | 3 |
| एम8 | 8.4 | 8.76 | 23 | 22.48 | 4 |
| M10 | 10.5 | 10.93 | 28 | 27.48 | 4 |
| एम12 | 13 | 13.43 | 35 | 34.38 | 5 |
| एम16 | 17 | 17.43 | 45 | 44.38 | 6 |
| एम20 | 21 | 21.52 | 50 | 49.38 | 6 |
| M24 | 25 | 25.52 | 60 | 59.26 | 8 |
| M30 | 31 | 31.62 | 68 | 67.26 | 10 |

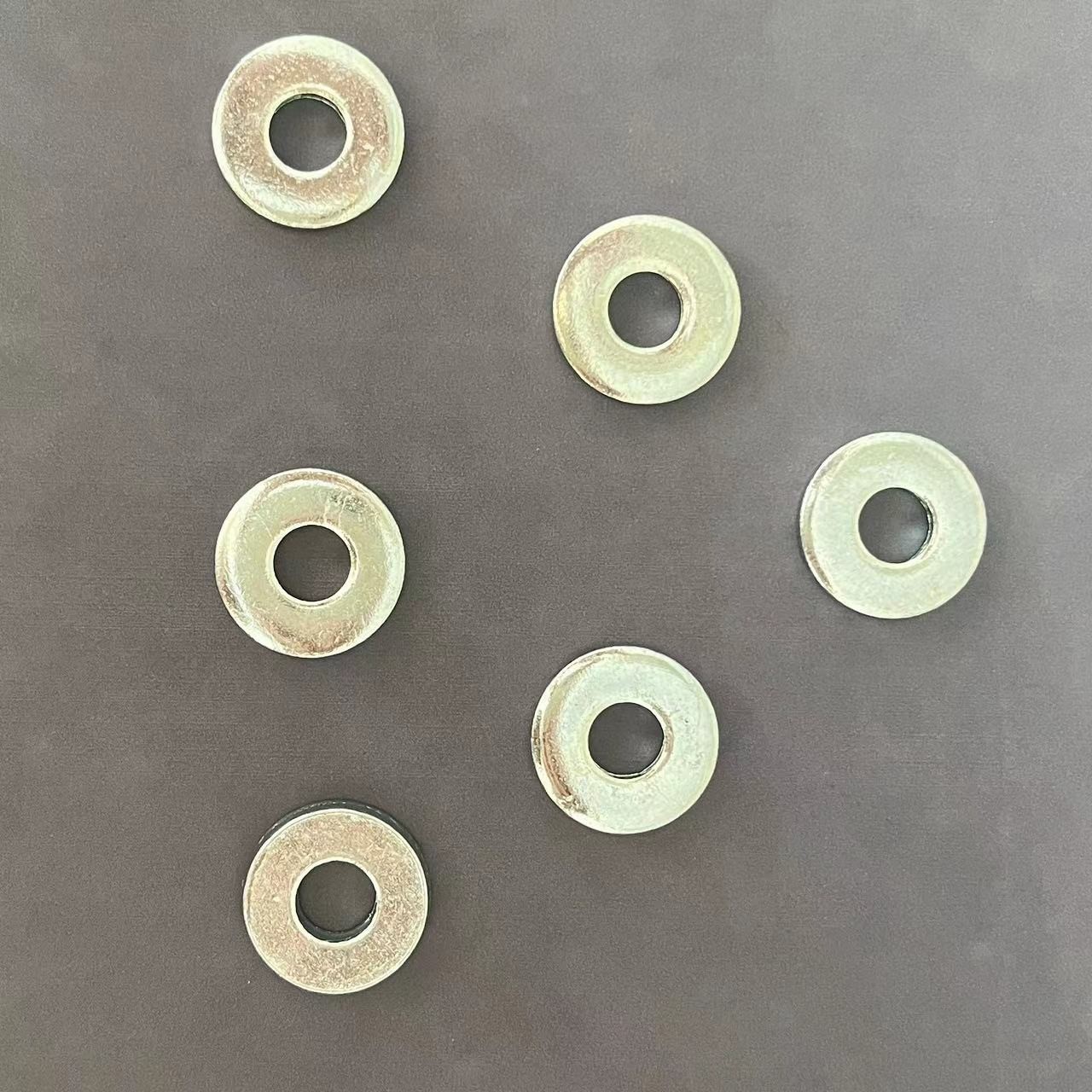

फ्लैट वाशर के लिए उत्पाद चित्र
