मानक:DIN9021
विवरण:
DIN 9021 वाशर, जिसे फ्लैट स्टील वाशर के रूप में भी जाना जाता है, विभिन्न उद्योगों और अनुप्रयोगों में व्यापक रूप से उपयोग किया जाने वाला वाशर है। यह एक घुमावदार फास्टनर के भार को वितरित करने के लिए डिज़ाइन किया गया है,जैसे बोल्ट या नट, और एक चिकनी असर सतह प्रदान करते हैं। DIN 9021 वाशर जर्मन औद्योगिक मानक (DIN 9021) में उल्लिखित विनिर्देशों के अनुरूप है।
डीआईएन 9021 वाशर का एक विशेष संस्करण काला ऑक्साइड फिनिश वाला संस्करण है। काला ऑक्साइड फिनिश एक प्रकार का सतह उपचार है जो वाशर पर एक अंधेरी, सुरक्षात्मक परत प्रदान करता है।यह परिष्करण न केवल वॉशर की सौंदर्यशास्त्र को बढ़ाता है बल्कि कुछ जंग प्रतिरोध भी प्रदान करता है.
काले ऑक्साइड फिनिश प्राप्त करने की प्रक्रिया में वॉशर की सतह का मैग्नेटिट (Fe3O4) में रासायनिक रूपांतरण शामिल है, जो एक टिकाऊ और आकर्षक काले कोटिंग प्रदान करता है।काली ऑक्साइड फिनिशिंग वाशिंग मशीन को जंग और अन्य प्रकार के जंग से बचाने में मदद कर सकती है, यह वातावरण में अनुप्रयोगों के लिए उपयुक्त है जहां नमी या कठोर परिस्थितियों के संपर्क में एक चिंता का विषय है।
काले ऑक्साइड फिनिश के साथ DIN 9021 वॉशर M6 से M100 तक के आकारों में उपलब्ध है। इससे पता चलता है कि यह विभिन्न आकारों के बोल्ट या नट्स को समायोजित करने के लिए विभिन्न व्यास में उपलब्ध है।
| सामग्री | 45#/40CR |
| आकार | M6-M100 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आन्तरिक व्यास ((मिनट) |
आन्तरिक व्यास (max) |
बाहर व्यास (max) |
बाहर व्यास ((मिनट) |
मोटाई (अधिकतम |
नाममात्र आकार |
मोटाई (मिनट) |
| 2.7 | 2.7 | 2.84 | 8 | 7.64 | 0.9 | 0.8 |
0.7 |
| 3.2 | 3.2 | 3.38 | 9 | 8.64 | 0.9 | 0.8 | 0.7 |
| 3.7 | 3.7 | 3.88 | 11 | 10.57 | 0.9 | 0.8 | 0.7 |
| 4.3 | 4.3 | 4.48 | 12 | 11.57 | 1.1 | 1 | 0.9 |
| 5.3 | 5.3 | 5.48 | 15 | 14.57 | 1.4 | 1.2 | 1 |
| 6.4 | 6.4 | 6.62 | 18 | 17.57 | 1.8 | 1.6 | 1.4 |
| 7.4 | 7.4 | 7.62 | 22 | 21.48 | 2.2 | 2 | 1.8 |
| 8.4 | 8.4 | 8.62 | 24 | 23.48 | 2.2 | 2 | 1.8 |
| 10.5 | 10.5 | 10.77 | 30 | 29.48 | 2.7 | 2.5 | 2.3 |
| 13 | 13 | 13.27 | 37 | 36.38 | 3.3 | 3 | 2.7 |
| 15 | 15 | 15.27 | 44 | 43.38 | 3.3 | 3 | 2.7 |
| 17 | 17 | 17.27 | 50 | 49.38 | 3.3 | 3 | 2.7 |
| 20 | 20 | 20.52 | 56 | 54.1 | 4.6 | 4 | 3.4 |
| 22 | 22 | 22.52 | 60 | 58.1 | 4.6 | 4 | 3.4 |
| 26 | 26 | 26.84 | 72 | 70.1 | 6 | 5 | 4 |
| 33 | 33 | 34 | 92 | 89.8 | 7 | 6 | 5 |
| 39 | 39 | 40 | 110 | 107.8 | 9.2 | 8 | 6.8 |

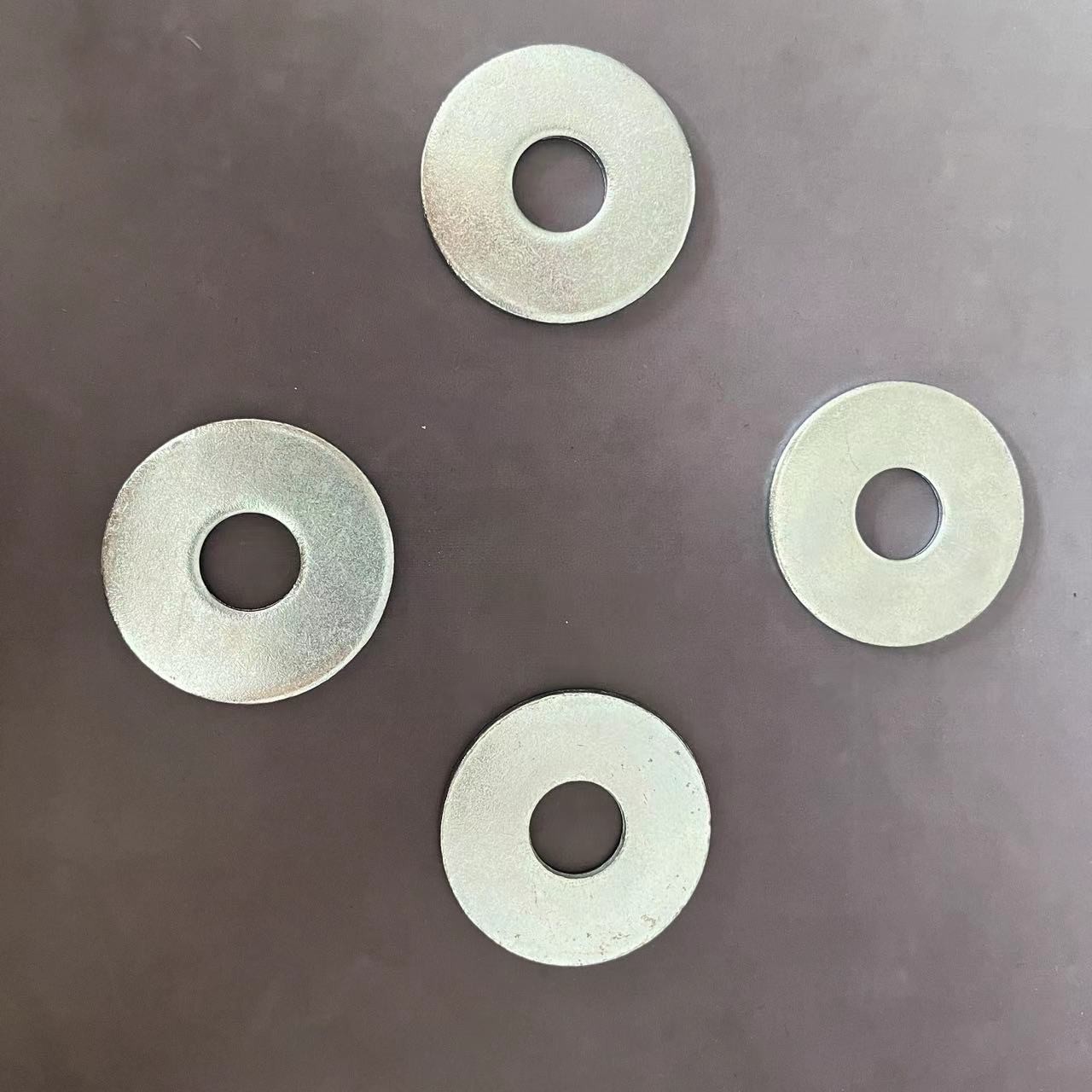

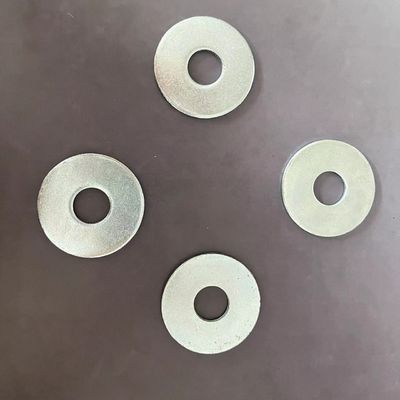

फ्लैट वाशर के लिए उत्पाद चित्र
