मानक:DIN9021
विवरण:
DIN 9021 वाशर, जिसे फ्लैट स्टील वाशर के रूप में भी जाना जाता है, एक मानक वाशर है जिसका उपयोग विभिन्न अनुप्रयोगों में एक घुमावदार फास्टनर, जैसे कि एक बोल्ट या नट के भार को वितरित करने के लिए किया जाता है।यह जर्मन औद्योगिक मानक (DIN) 9021 में उल्लिखित विनिर्देशों के अनुरूप है.
यहाँ DIN 9021 वाशर के बारे में कुछ विवरण दिए गए हैंः
आकार सीमाः M6 से M100। यह दर्शाता है कि वॉशर विभिन्न आकारों में उपलब्ध है, जिसमें M6 सबसे छोटा और M100 सबसे बड़ा है।आकार को कसने के लिए डिज़ाइन किए गए बांधने वाले के नाममात्र व्यास को संदर्भित करता है.
परिष्करण विकल्पः डीआईएन 9021 वाशर दो सामान्य परिष्करणों में पाया जा सकता हैः
1जस्ता लेपितः यह वाशर की सतह पर लागू जस्ता की एक सुरक्षात्मक कोटिंग को संदर्भित करता है। जस्ता लेपित जंग प्रतिरोध प्रदान करता है, वाशर की स्थायित्व में सुधार करता है और जंग को रोकता है।
2हॉट-डिप गैल्वेनाइज्ड (एचडीजी): इस प्रक्रिया में, वॉशर को पिघले हुए जिंक के स्नान में डुबोया जाता है, जिसके परिणामस्वरूप मानक जिंक चढ़ाना की तुलना में मोटी और अधिक टिकाऊ जिंक कोटिंग होती है।एचडीजी उत्कृष्ट जंग सुरक्षा प्रदान करता है और अक्सर बाहरी या कठोर वातावरण में उपयोग किया जाता है.
सामग्री: डीआईएन 9021 वाशर आमतौर पर स्टील से बना होता है। स्टील का विशिष्ट ग्रेड भिन्न हो सकता है, लेकिन यह अक्सर कम या मध्यम कार्बन स्टील होता है।
कार्यः डीआईएन 9021 वाशर का मुख्य कार्य भार को वितरित करना और बोल्ट या नट के सिर के नीचे एक चिकनी असर सतह प्रदान करना है। यह संभोग सतह को नुकसान से बचाने में मदद करता है,कंपन के कारण ढीला होने की संभावना को कम करता है और बन्धन कनेक्शन की समग्र स्थिरता और प्रदर्शन में सुधार करता है।
| सामग्री | 45#/40CR |
| आकार | M6-M100 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आन्तरिक व्यास ((मिनट) |
आन्तरिक व्यास (max) |
बाहर व्यास (max) |
बाहर व्यास ((मिनट) |
मोटाई (अधिकतम |
नाममात्र आकार |
मोटाई (मिनट) |
| 2.7 | 2.7 | 2.84 | 8 | 7.64 | 0.9 | 0.8 |
0.7 |
| 3.2 | 3.2 | 3.38 | 9 | 8.64 | 0.9 | 0.8 | 0.7 |
| 3.7 | 3.7 | 3.88 | 11 | 10.57 | 0.9 | 0.8 | 0.7 |
| 4.3 | 4.3 | 4.48 | 12 | 11.57 | 1.1 | 1 | 0.9 |
| 5.3 | 5.3 | 5.48 | 15 | 14.57 | 1.4 | 1.2 | 1 |
| 6.4 | 6.4 | 6.62 | 18 | 17.57 | 1.8 | 1.6 | 1.4 |
| 7.4 | 7.4 | 7.62 | 22 | 21.48 | 2.2 | 2 | 1.8 |
| 8.4 | 8.4 | 8.62 | 24 | 23.48 | 2.2 | 2 | 1.8 |
| 10.5 | 10.5 | 10.77 | 30 | 29.48 | 2.7 | 2.5 | 2.3 |
| 13 | 13 | 13.27 | 37 | 36.38 | 3.3 | 3 | 2.7 |
| 15 | 15 | 15.27 | 44 | 43.38 | 3.3 | 3 | 2.7 |
| 17 | 17 | 17.27 | 50 | 49.38 | 3.3 | 3 | 2.7 |
| 20 | 20 | 20.52 | 56 | 54.1 | 4.6 | 4 | 3.4 |
| 22 | 22 | 22.52 | 60 | 58.1 | 4.6 | 4 | 3.4 |
| 26 | 26 | 26.84 | 72 | 70.1 | 6 | 5 | 4 |
| 33 | 33 | 34 | 92 | 89.8 | 7 | 6 | 5 |
| 39 | 39 | 40 | 110 | 107.8 | 9.2 | 8 | 6.8 |

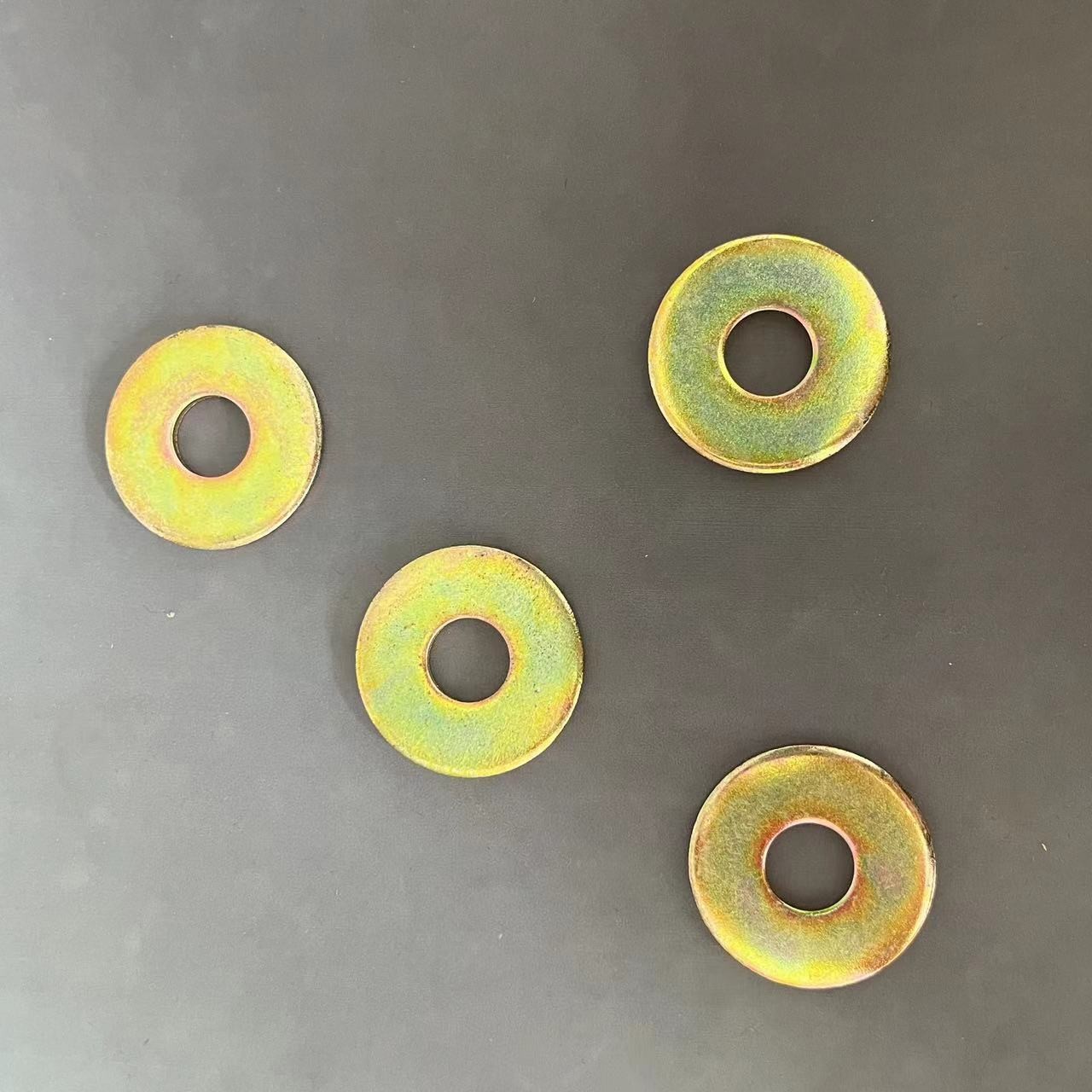

फ्लैट वाशर के लिए उत्पाद चित्र
