मानक:DIN9021
विवरण:
डीआईएन 9021 वाशर, जिसे फ्लैट स्टील वाशर के रूप में भी जाना जाता है, एक प्रकार का वाशर है जो जर्मन मानक डीआईएन 9021 के अनुरूप है।यह मानक मानक वाशरों की तुलना में बड़े बाहरी व्यास वाले फ्लैट वाशरों के लिए आवश्यकताओं को निर्दिष्ट करता है.
DIN 9021 वॉशर विभिन्न आकारों में उपलब्ध है, M6 से M100 तक। आकार विनिर्देश में "M" इंगित करता है कि वॉशर मीट्रिक आयामों का पालन करता है,और "एम" के बाद की संख्या मिमी में वॉशर के नाममात्र व्यास को दर्शाता है.
परिष्करण विकल्पों के संबंध में, DIN 9021 वॉशर के लिए सादा और डाक्रोमेट दोनों परिष्करण उपलब्ध हैं। सादा परिष्करण प्राकृतिक स्टील की उपस्थिति के साथ एक गैर-लेपित वॉशर को संदर्भित करता है। दूसरी ओर,डाक्रोमेट एक स्वामित्व वाली कोटिंग है जो उत्कृष्ट संक्षारण प्रतिरोध प्रदान करती है, उच्च तापमान प्रतिरोध और स्थायित्व। डाक्रोमेट-लेपित वाशर में सतह पर डाक्रोमेट की एक पतली परत लगाई जाती है, जो संक्षारण और पर्यावरणीय कारकों के खिलाफ एक सुरक्षात्मक बाधा का गठन करती है।
| सामग्री | 45#/40CR |
| आकार | M6-M100 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आन्तरिक व्यास ((मिनट) |
आन्तरिक व्यास (max) |
बाहर व्यास (max) |
बाहर व्यास ((मिनट) |
मोटाई (अधिकतम |
नाममात्र आकार |
मोटाई (मिनट) |
| 2.7 | 2.7 | 2.84 | 8 | 7.64 | 0.9 | 0.8 |
0.7 |
| 3.2 | 3.2 | 3.38 | 9 | 8.64 | 0.9 | 0.8 | 0.7 |
| 3.7 | 3.7 | 3.88 | 11 | 10.57 | 0.9 | 0.8 | 0.7 |
| 4.3 | 4.3 | 4.48 | 12 | 11.57 | 1.1 | 1 | 0.9 |
| 5.3 | 5.3 | 5.48 | 15 | 14.57 | 1.4 | 1.2 | 1 |
| 6.4 | 6.4 | 6.62 | 18 | 17.57 | 1.8 | 1.6 | 1.4 |
| 7.4 | 7.4 | 7.62 | 22 | 21.48 | 2.2 | 2 | 1.8 |
| 8.4 | 8.4 | 8.62 | 24 | 23.48 | 2.2 | 2 | 1.8 |
| 10.5 | 10.5 | 10.77 | 30 | 29.48 | 2.7 | 2.5 | 2.3 |
| 13 | 13 | 13.27 | 37 | 36.38 | 3.3 | 3 | 2.7 |
| 15 | 15 | 15.27 | 44 | 43.38 | 3.3 | 3 | 2.7 |
| 17 | 17 | 17.27 | 50 | 49.38 | 3.3 | 3 | 2.7 |
| 20 | 20 | 20.52 | 56 | 54.1 | 4.6 | 4 | 3.4 |
| 22 | 22 | 22.52 | 60 | 58.1 | 4.6 | 4 | 3.4 |
| 26 | 26 | 26.84 | 72 | 70.1 | 6 | 5 | 4 |
| 33 | 33 | 34 | 92 | 89.8 | 7 | 6 | 5 |
| 39 | 39 | 40 | 110 | 107.8 | 9.2 | 8 | 6.8 |

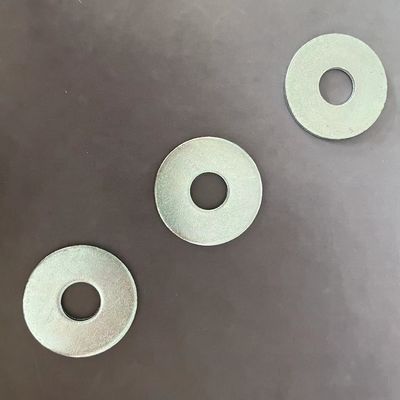

फ्लैट वाशर के लिए उत्पाद चित्र
